Wydrukuj przykład zastosowania

Wymiana uszkodzonych płytek

Wymiana pojedynczych płytek
Uszkodzenia płytek są uciążliwe i mogą być spowodowane różnymi czynnikami. W tym przykładzie zastosowania pokazujemy, w jaki sposób można łatwo wymienić uszkodzone płytki i jakie narzędzia są do tego potrzebne.

    Opis

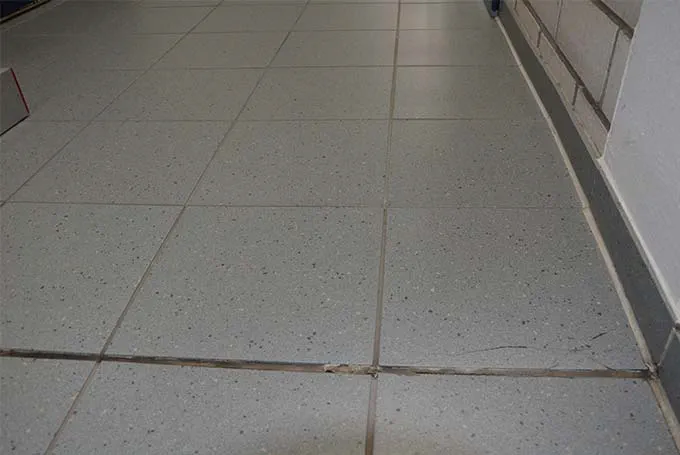

    Płytki są praktyczne, higieniczne, łatwe w czyszczeniu i bardzo wytrzymałe. Niestety dość często zdarza się, że w płytce pojawia się pęknięcie. Ciężkie przedmioty spadające na podłogę są jedną z głównych przyczyn uszkodzeń pojedynczych płytek. Jednak w niektórych przypadkach pęknięcie jest nieuniknione ze względu na nieprawidłowy montaż: Jeśli np. klej do płytek nie zostanie nałożony równomiernie, co spowoduje, że podłoże będzie nierówne, może to prowadzić do naprężeń płytek pod obciążeniem, a w konsekwencji do ich pęknięcia. Niewystarczająco stabilne podłoże lub naprężenia w podłożu, jak również niewłaściwy klej do płytek mogą również powodować pękanie pojedynczych płytek.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zalecamy wykorzystanie następujących maszyn i wyposażenia:

    Alternatywne maszyny

    Alternatywnie zalecane jest stosowanie następujących maszyn/wyposażenia:

    Sposób postępowania

    • Pierwszym krokiem powinno być usunięcie fug silikonowych. Fugi przeznaczone do usunięcia należy najpierw oczyścić, aby możliwe było ustalenie, gdzie rozpocząć pracę i nie uszkodzić istniejących płytek, jeśli mają zostać użyte ponownie w późniejszym terminie.

      Aby wyciąć silikon, należy użyć urządzenia wielofunkcyjnego OSC-18 w połączeniu z brzeszczotem specjalnym SSP. Ustawić prędkość urządzenia wielofunkcyjnego na 3-4 i ostrożnie przyłożyć je do silikonu. Ostrożnie wykonać cięcie z odpowiednim posuwem wzdłuż fugi silikonowej.

      W przypadku fug silikonowych, do których dostęp za pomocą OSC 18 jest niemożliwy ze względu na ograniczoną ilość miejsca, należy użyć noża do wykładzin.

      +
      Usuwanie fug silikonowych

    • Aby nie uszkodzić płytek znajdujących się obok tych, które mają być wymienione, należy unikać naprężeń na powierzchni.

      Pierwszą czynnością powinno być usunięcie zaprawy do spoin. W tym celu należy użyć systemu cięcia „z wolnej ręki” w połączeniu z krążkiem diamentowym TL-D125. Podłączyć system cięcia „z wolnej ręki” do odkurzacza mobilnego CTM 36 E AC Renofix i powoli wprowadzić krążek diamentowy w fugę. Ostrożnie przesuwać wzdłuż fugi między płytkami.

      Ważne: Zawsze przesuwać, a nie ciągnąć, w przeciwnym razie nie można zagwarantować optymalnego zasysania.

      Usunąć wszystkie fugi spomiędzy płytek, które mają zostać wymienione. Dzięki zastosowaniu odkurzacza mobilnego usuwanie zaprawy jest równie skuteczne co bezpyłowe i można je przeprowadzać również w użytkowanych mieszkaniach.

      +
      Usuwanie zaprawy do spoin

    • Jeżeli konieczne jest usunięcie zaprawy do spoin z obszaru krawędzi, czynność tę można wykonać bez trudu za pomocą OSC 18 w połączeniu z diamentową tarczą pilarską.

      +
      Usuwanie zaprawy do spoin w obszarze krawędzi za pomocą OSC 18

    • Po całkowitym odsłonięciu możliwe jest usunięcie uszkodzonych płytek za pomocą młotka i dłuta. Aby wzór spoin pozostał niezmieniony w przypadku wymiany płytek, należy usunąć zaprawę do spoin znajdującą się z boku starych płytek, które nie są wymieniane, co pozwoli uzyskać jednolity wzór spoin po przyklejeniu nowych płytek. W tym celu należy użyć OSC 18 w połączeniu z brzeszczotem specjalnym SSP. Za pomocą brzeszczotu specjalnego można bardzo łatwo odsunąć istniejącą zaprawę do spoin. Trzymać OSC 18 pionowo w stosunku do płytki i prowadzić brzeszczot wzdłuż krawędzi płytki.

      +
      Usuwanie uszkodzonych płytek

    • Aby możliwe było późniejsze przyklejenie wymienianych płytek do równego podłoża, należy usunąć stary klej do płytek. W tym celu należy użyć szlifierki z osprzętem diamentowym Renofix RG 130 w połączeniu z krążkiem diamentowym DIA ABRASIVE 130.

      +
      Usuwanie kleju do płytek

    • Aby usunąć klej do płytek w obszarze krawędzi, należy również użyć szlifierki z osprzętem diamentowym Renofix RG 130 wraz z krążkiem diamentowym DIA ABRASIVE. Usunąć stół prowadzący i złożyć odchylany segment szczotkowy do góry. Przyłożyć szlifierkę do renowacji do ściany i zeszlifować znajdujący się tam klej.

      +
      Usuwanie kleju do płytek w obszarze krawędzi

    • Po usunięciu starego kleju do płytek za pomocą szlifierki z osprzętem diamentowym RG 130 należy sprawdzić za pomocą poziomicy, czy podłoże jest równe. Różnice wysokości muszą zostać zniwelowane, w przeciwnym razie podczas układania płytek mogą wystąpić wady.

      +
      Kontrola podłoża

    • W przypadku dużych pęknięć w podłożu należy wykonać szczelinę dylatacyjną. W tym celu użyć systemu cięcia z osprzętem diamentowym w połączeniu z diamentowym krążkiem MJ-D125 Premium. Ostrożnie prowadzić urządzenie wzdłuż pęknięcia i delikatnie usunąć jastrych. Systemu cięcia z osprzętem diamentowym należy używać zawsze w połączeniu z odkurzaczem mobilnym CLEANTEC CTM 36 E AC RENOFIX, ponieważ brak odkurzacza mobilnego powoduje powstawanie bardzo dużych ilości pyłu.

      +
      Wykonanie szczeliny dylatacyjnej

    • Za pomocą odkurzacza mobilnego CLEANTEC CTM 36 E AC RENOFIX odessać z podłoża pył i luźne części. W razie potrzeby nałożyć na podłoże odpowiednią warstwą gruntującą. Przestrzegać w tym zakresie zaleceń producenta.

      +
      Odsysanie pyłu i luźnych części

    • Wymieszać klej do płytek za pomocą mieszarki MX 1600. Do ciężkich, zwartych materiałów, takich jak klej do płytek, należy użyć mieszadła HS3R. Informacje o prędkości obrotowej i czasie mieszania znajdują się w instrukcji producenta. Podczas mieszania należy zawsze najpierw zacząć od niskich obrotów, a następnie powoli zwiększać prędkość obrotową.

      +
      Mieszanie kleju do płytek za pomocą mieszarki MX 1600

    • Klej do płytek nanosić kielnią lub szpachlą i rozprowadzać szpachlą zębatą. Płytki układać na kleju, zwracając uwagę na wzór spoin.

      +
      Nakładanie i rozprowadzanie kleju do płytek

    • Po wyschnięciu kleju do płytek można ponownie wypełnić spoiny. W tym celu wszystkie krawędzie płytek należy oczyścić z kleju. Zaprawa do spoin powinna być taka sama jak ta, której użyto wcześniej do układania płytek, w przeciwnym razie mogą wystąpić różnice kolorystyczne. Do mieszania zaprawy używać akumulatorowej wiertarko-wkrętarki udarowej TPC 18/4 w połączeniu z mieszadłem HS2. Przestrzegać czasu mieszania i oczekiwania zgodnie z instrukcją producenta. Mieszanie należy rozpocząć na pierwszym biegu, a następnie zwiększyć prędkość obrotową.

      +
      Mieszanie zaprawy do spoin

    • Po upływie wystarczającego czasu schnięcia szczelinę dylatacyjną oraz spoinę między cokołem a podłogą można wypełnić silikonem. Po wyschnięciu silikonu wymiana uszkodzonych płytek jest zakończona, a podłoga jest ponownie w pełni odporna na obciążenia.

      +
      Spryskanie spoiny silikonem
