Wydrukuj przykład zastosowania

Wykonywanie wycięć w drewnie przy użyciu ręcznej pilarki tarczowej i stołu wielofunkcyjnego MFT/3

wykonywanie wycięć w drewnie

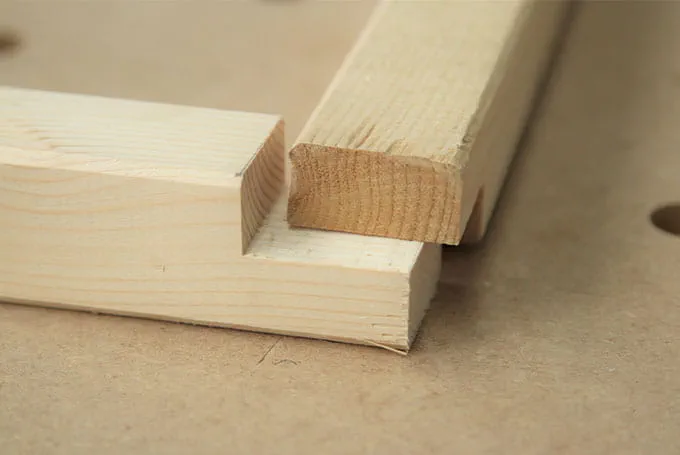

W drewnie można wykonywać wycięcia służące do zamontowania kolejnego wyciętego elementu – tak powstaje stabilne połączenie. W tym przykładzie zastosowania przedstawiamy, jak w prosty sposób wykonać wycięcia i łączyć ze sobą elementy drewniane.

    Opis

    Prace na placu budowy często polegają na dopasowywaniu elementów. Konieczne jest wykonywanie wycięć lub wpustów w drewnianych listwach i ramach itp., na przykład w celu poprowadzenia przewodów lub rur.

    Wycięcia w drewnie można wykonywać szybko i bezpiecznie przy użyciu TS 55 REBQ Plus i MFT /3 Festool.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zalecamy wykorzystanie następujących maszyn i wyposażenia:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • Szynę prowadzącą należy dostosować do grubości elementu obrabianego. Aby zapobiec wyginaniu się szyny podczas cięcia wąskich listew, podkłada się pod nią odpady drewniane lub elementy obrabiane o tej samej grubości.

      +
      Ustawić szynę prowadzącą zgodnie z grubością elementu obrabianego.

    • Podobnie jak w przypadku stolikowych pilarek tarczowych, na stole wielofunkcyjnym można korzystać z prowadnic. Służy do tego zderzak przesuwny (wchodzi w zakres dostawy).

      Do mocowania można wykorzystać elementy mocujące FT-SP, ścisk śrubowy FSZ 120 oraz ścisk dźwigniowy FS-HZ 160.

      +
      Na stole wielofunkcyjnym można korzystać z prowadnic

    Sposób postępowania

      • Ustawić długość zderzaka przesuwnego na podstawie oznaczeń wykonanych na elemencie obrabianym.
      • Krawędź zabezpieczenia przeciwodpryskowego ustawić na szynie prowadzącej na linii cięcia. Przedtem należy ustawić ręczną pilarkę tarczową na szynie prowadzącej bez luzu i naciąć zabezpieczenie przeciwodpryskowe.
      • Ustawić głębokość cięcia ręcznej pilarki tarczowej i podłączyć odkurzacz.

      +
      Ustawić długość zderzaka przesuwnego.

    • Wycięcia wykonuje się przesuwając element obrabiany o grubość tarczy pilarskiej.

      • Włączyć ręczną pilarkę tarczową i naciąć element drewniany.
      • Przesuwać element obrabiany o grubość tarczy pilarskiej i ponownie naciąć. Powtarzać ten proces aż wycięcie będzie gotowe.

      Podczas cięcia uważać na to, aby szyna prowadząca zawsze całkowicie przylegała do drewna. Dlatego też podczas wycinania element obrabiany zawsze przesuwa się w prawo.

      +
      Wycięcia wykonuje się przesuwając element obrabiany
