Układanie przewodów za listwami cokołowymi/wykonywanie wycięć w cokołach za pomocą KAPEX
Opis
Podczas prac budowlanych we wnętrzach często konieczne jest wykonywanie wycięć/wpustów w listwach ramowych, łatach dachowych lub listwach cokołowych, np. aby poprowadzić przewody elektryczne lub rury systemu ogrzewania. W poniższym przykładzie zastosowania opisany jest sposób wykonywania wycięć lub wpustów w listwie przypodłogowej przy użyciu ukośnicy przesuwnej KAPEX KS 120.
Lista materiałów:
- fragment drewna o szerokości 6 cm
Przygotowanie/ustawianie
-
Pierwsze kroki
Przed wykonaniem wycięcia w listwie lub w kantówce konieczne jest wykonanie następujących kroków:
-
Zaznaczenie obszaru wycięcia
Przytrzymać listwę przy ścianie i ułożyć przewód, podobnie jak w tym przypadku, w sposób zapewniający jego prawidłowe poprowadzenie. Zaznaczyć obszar wpustu.
-
Pozycjonowanie na pilarce
Umieścić listwę przeznaczoną do obróbki na stole KAPEX.
-
Ustawienie ogranicznika głębokości cięcia
Bezstopniowa regulacja ogranicznika głębokości cięcia umożliwia ustawienie zasięgu działania agregatu pilarskiego w płaszczyźnie pionowej. Pozwala to na łatwiejsze wykonywanie wpustów i wyrównywanie elementów obrabianych.
Odchylić dźwignię ogranicznika głębokości cięcia do dołu aż do zablokowania i poprowadzić agregat pilarski w dół, tak jak podczas docinania. Maszyna pozostaje przy tym wyłączona.
-
Ustawianie głębokości wycięcia 1/2
Obracając dźwignię w prawo lub w lewo, można teraz ustawić odpowiednią głębokość wpustu dla obrabianego elementu. Agregat pilarski jest naciskany w dół podczas całego procesu.
-
Ustawianie głębokości wycięcia 2/2
W celu umożliwienia wykonywania pracy z wymaganą precyzją, można wcześniej zaznaczyć dokładną głębokość na listwie testowej lub w obszarze końcowym listwy, a następnie obracać dźwignię do momentu ustawienia żądanej głębokości.
Sposób postępowania
-
Włączenie lasera dwuliniowego
Laser dwuliniowy pomaga precyzyjnie wyznaczyć obszar cięcia.
-
Wykonywanie wpustu
Ustawić prowadnicę i użyć lasera w celu namierzenia zaznaczenia. Otworzyć zacisk urządzenia cięgłowego, aby uzyskać pełną szerokość cięcia. Zacząć z jednej strony zaznaczenia. Następnie włączyć KAPEX i wykonać cięcie. Przesunąć element obrabiany o jedną szerokość cięcia i wykonać kolejne cięcie. Powtarzać procedurę aż do całkowitego wycięcia zaznaczonego obszaru.
-
Gotowe wycięcie
-

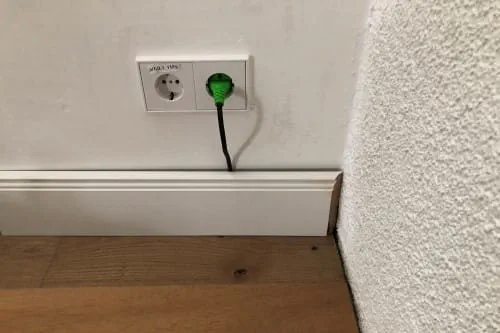

Montaż listwy
Teraz należy przyłożyć listwę do ściany, starannie umieścić przewód w wycięciu i przeciągnąć go za listwą w żądane miejsce, a następnie wyciągnąć go na zewnątrz w innym miejscu, postępując według tego samego schematu. Takie rozwiązanie pozwoli uniknąć układania uciążliwych przewodów w widoczny sposób.
-
