W tym przykładzie zastosowania wspólnie wykonujemy pokrywę wpuszczaną w fornirowaną płytę stołową, aby w estetyczny sposób przechowywać laptopa i móc wykorzystać stół do innych celów. Komora może być również używana do przechowywania innych przedmiotów. Ponieważ wycięty element zostanie zamontowany ponownie jako pokrywa klapy, a my nie chcemy niczego zmieniać w usłojeniu, cięcie po prawej i lewej stronie tarczy pilarskiej musi być całkowicie pozbawione wyrw. W realizacji tego zadania pomoże nam zagłębiarka z funkcją podcinaka.
Koniec z chaosem w domowym biurze
Pomysłowa, zlicowana z powierzchnią pokrywa zapewnia porządek i elastyczność, dzięki zintegrowanemu schowkowi pod blatem. Docinanie bez wyrw za pomocą zagłębiarki.
Opis
Ze względu na brak miejsca, ale także w celach dekoracyjnych, korzystne może być stosunkowo proste zamontowanie w stole/pod stołem/za ścianą/we wnęce ściennej półki, którą można zamaskować i wykorzystać w pomysłowy sposób. W naszym przypadku jest to płyta stołowa wykonana z fornirowanej płyty wiórowej. Tutaj niezwykle ważne jest, aby żądany rozmiar klapy dociąć obustronnie bez wyrw, ponieważ element ten zostanie wstawiony dokładnie w tym samym miejscu w formie pokrywy. Dzięki temu uzyskuje się estetyczny wygląd, a pokrywa jest praktycznie niezauważalna.
- stół/płyta stołowa (nie wymaga stosowania materiału na obrzeża/naklejenia obrzeży)
- stół/płyta stołowa np. fornirowana płyta wiórowa (dodatkowo materiał na obrzeża/wymaga naklejenia obrzeży)
- materiał na schowek
- 2 zawiasy
- opcjonalnie ostre dłuto
- wedle uznania: zamknięcie np. magnetyczne lub typu „naciśnij i otwórz”
- uchwyt na laptopa umożliwiający jego wysuwanie
Maszyny/wyposażenie
Alternatywne maszyny
Przygotowanie/ustawianie
-
Szkicowanie planu
Naszkicuj orientacyjny plan umiejscowienia pokrywy i zanotuj jej wymiary. Pozostaw nieco więcej miejsca w przedniej części, aby zapewnić powierzchnię umożliwiającą odkładanie np. klawiatury i myszy.
-
Dokładne wymiary wnęki
Zastanów się, jak głęboko powinno być zamontowane podwójne dno i co będzie w nim przechowywane. Uwzględnij wymiary swojego laptopa. Teraz narysuj odpowiednie wycięcie z zachowaniem kątów.
-
Mocowanie płyty stołowej
W naszym przypadku zajmujemy się obróbką fornirowanej płyty stołowej. Należy ją przymocować w pozycji podwyższonej do stołu roboczego, aby go nie przeciąć (patrz zdjęcie)
-
Pierwsze ustawienia zapewniające perfekcyjne cięcie przy użyciu zagłębiarki
Umieść szynę prowadzącą w oznaczonym miejscu. Użyj dwóch ścisków dźwigniowych lub śrubowych, aby przymocować szynę prowadzącą do płyty stołowej. Następnie umieść zagłębiarkę z podcinakiem na szynie i wyreguluj szczęki prowadzące tak, aby nie było luzu. Ustaw przecinak w położeniu środkowym w stosunku do głównej tarczy pilarskiej, postępując zgodnie z instrukcją obsługi pilarki.
-
Aktywacja podcinaka
Aby wyciąć powierzchnię wewnętrzną, konieczne jest wykonanie dwóch kroków w celu uzyskania perfekcyjnego rezultatu cięcia aż do narożników. To oznacza, że najpierw należy wykonać podcięcie, a dopiero w drugim kroku cięcie właściwe za pomocą głównej tarczy pilarskiej. W tym celu należy najpierw aktywować podcinak na przedniej dźwigni, ustawiając go w pozycji „ON”. Podcinak jest wtedy aktywowany.
-
Dezaktywacja głównej tarczy pilarskiej
Bezpośrednio po zakończeniu poprzedniej czynności dezaktywujemy za pomocą dźwigni znajdującej się na górze pilarki główną tarczę pilarską, blokując ją.
Sposób postępowania
-
Pozycja pilarki w celu wykonania podcięcia
Podobnie jak w przypadku głównej tarczy pilarskiej, również podcinak posiada na korpusie pilarki oznaczenia umożliwiające orientację względem początku i końca wysuwającej się tarczy pilarskiej. Pilarkę ustawić w taki sposób, aby oznaczenie znajdowało się w jednej linii z oznaczeniem na stole (patrz zdjęcie). Teraz należy podciąć pilarką pierwsze z czterech oznaczeń. Podcięcie należy wykonywać ostrożnie, ponownie wykorzystując jako pomoc oznaczenie na obudowie. Kolejną czynnością jest wykonanie cięcia za pomocą głównej tarczy pilarskiej. W tym celu należy ponownie dezaktywować podcinak i odblokować główną tarczę pilarską.
-
Opcjonalne zabezpieczenie przed cofaniem tarczy
Aby możliwe było bezpieczne i precyzyjne zagłębienie się na początku nacięcia bez nakładania się na oznaczenie, zabezpieczenie przed cofaniem tarczy można opcjonalnie ustawić na szynie w taki sposób, aby tarcza pilarska wykonała nacięcie idealnie w miejscu oznaczenia.
-
Zwracanie uwagi na oznaczenia na głównej tarczy pilarskiej
Przy pełnej głębokości cięcia można kierować się, podobnie jak w przypadku podcinaka, oznaczeniami na obudowie, aby zagłębianie przebiegało dokładnie wzdłuż linii.
-
Cięcie za pomocą głównej tarczy pilarskiej
Teraz prowadzimy tarczę wzdłuż naszego oznaczenia, ponownie zachowując ostrożność. Okienko kontrolne zapewnia doskonałą widoczność tarczy pilarskiej, dzięki czemu możemy dokładnie obserwować koniec oznaczenia.
-
Powtarzanie czynności do momentu, gdy klapa zostanie wycięta za pomocą pilarki
Powtórzyć poszczególne kroki w odniesieniu do każdego oznaczenia dotyczącego wycięcia (od kroków 5. i 6. w ramach przygotowania/ustawienia do sposobu postępowania 1-4). Na zdjęciu wyraźnie widać, jak czyste jest wycięcie. Absolutnie bez wyrw, co jest bardzo ważnym aspektem w przypadku tego zastosowania.
-
Przygotowanie wyrzynarki do obróbki narożników
Teraz należy jeszcze całkowicie wyciąć wszystkie narożniki. Aby uniknąć powstawania wyrw również w tym obszarze, nie należy używać brzeszczotu do wyrzynarki o szerokości większej niż szerokość tarczy pilarskiej. Zwróć uwagę na ustawienia pilarki. Zamontuj zabezpieczenie przeciwodpryskowe i wyłącz suw wahadłowy.
-
Ostrożnie wytnij narożniki
Ostrożnie przykładamy brzeszczot wyrzynarki i wykonujemy wycięcia we wszystkich narożnikach. Następnie przygotowujemy krawędzie i okleiniarkę krawędzi. W tym celu należy postępować zgodnie z instrukcją obsługi. Czynność ta jest jednak konieczna tylko wtedy, gdy jako materiał nośny wykorzystywany jest na przykład preszpan (wielowarstwowa płyta prasowana). W przypadku sklejki kolejne kroki można pominąć (kontynuować od kroku 15).
-
Oklejanie wewnętrznych krawędzi stołu i klapy cienkim obrzeżem
Ważne jest, aby zawsze oklejać dwie przeciwległe strony, a następnie wykonać obustronne frezowanie, aby nie dopuścić do zaczepienia się obrzeża. W zależności od grubości krawędzi, pokrywa może wymagać wcześniejszego przycięcia. Mała wskazówka: Przednią krawędź klapy można lekko podciąć, aby ułatwić jej otwieranie i zamykanie. (ten krok nie dotyczy sklejki)
-
Alternatywa: wykorzystanie obrzeży naprasowywanych
Jeśli okleiniarka krawędzi nie jest dostępna lub wycięcie jest zbyt małe, można również zastosować obrzeża naprasowywane.
-
Frezowanie wykańczające naddatków obrzeża
W celu usunięcia ewentualnych naddatków wyposażyć frezarkę w frez promieniowy i wyfrezować naddatki obrzeża na płasko zgodnie z opisem. (ten krok nie dotyczy sklejki)
-
Ostrożnie usunąć naddatki w narożnikach za pomocą dłuta
Następnie wykończyć ich powierzchnię za pomocą noża wygładzającego o odpowiednim promieniu..
-
Wszystkie części obrzeży są już naklejone i wykończone
-
Szybkie sprawdzenie, czy wszystko pasuje
-
Mocowanie zawiasów
Zaznaczenie położenia zawiasów na stole i na klapie.
-
Wyfrezowanie rowków pod zawiasy
W naszym przypadku frez 12 mm do frezarki do połączeń pasuje idealnie. Alternatywnie można oczywiście użyć frezarki górnowrzecionowej, aby precyzyjnie wyciąć otwory na zawiasy.
-
Montaż zawiasów
-
Budowa podwójnego dna
Wykonać schowek na żądanej wysokości i skleić ze sobą wszystkie części. W zależności od rodzaju zamknięcia, należy upewnić się, że pokrywa posiada odpowiednie podparcie. (patrz krok 19)
-
Łączenie dna z płytą stołową
Odwracamy płytę stołową (dolną stroną do góry) i przenosimy skrzynkę do naszego otworu. Teraz łączymy części za pomocą kleju lub kołków i usztywniamy konstrukcję do momentu wyschnięcia kleju.
-
Montaż zamknięcia podwójnego dna
Aby możliwe było dyskretne otwieranie i zamykanie pokrywy, jest ona wyposażona na przykład w zamknięcie magnetyczne lub typu „naciśnij i otwórz”.
-
Pozycjonowanie schowka w płycie stołowej
Włożyć uchwyt na laptopa, ustawić na nim komputer i gotowe!
-

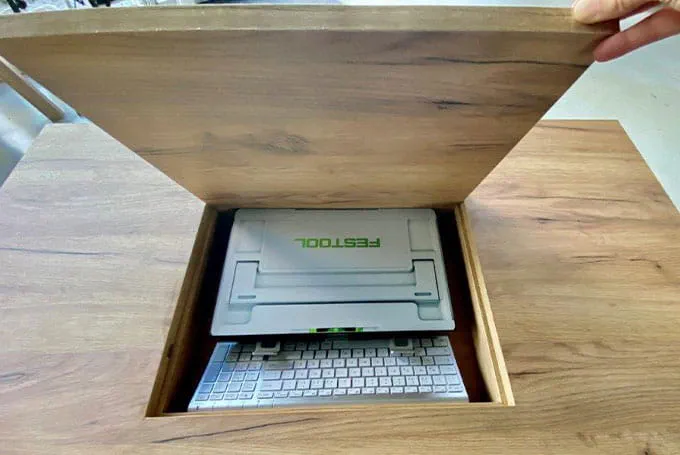

Po zakończeniu pracy w domowym biurze
Wszystko można umieścić w zintegrowanym schowku pod płytą stołową i zamknąć pokrywę.
-
