Frezowanie wybrań przy użyciu szablonu wielofunkcyjnego MFS

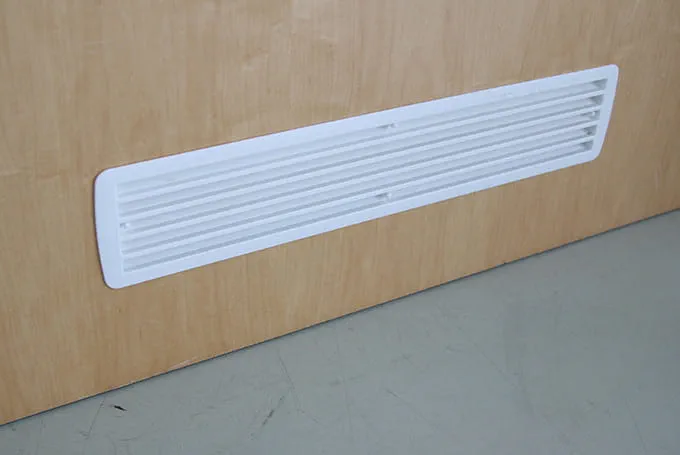

Najpierw należy zdjąć wymiary kratki wentylacyjnej. Zaleca się w tym celu następujący sposób postępowania:

Szablon wielofunkcyjny najłatwiej ustawić poprzez poluzowywanie i dokręcanie tylko śrub umieszczonych naprzeciw siebie po przekątnej. W związku z tym szablon można przesuwać zawsze tylko w jednym kierunku.
Ustawić profile tak, by kratka wentylacyjna mieściła się dokładnie w ramach szablonu.

Następnie na skali aluminiowego profilu można odczytać odpowiedni wymiar długości i szerokości (patrz zdjęcie).

Obliczanie wymiaru do ustawień:

Aby obliczyć wymiary do ustawień należy do wymiaru kratki wentylacyjnej (długość i szerokość) dodać różnicę między średnicą pierścienia kopiującego a średnicą frezu.

Przykład:
Kratka wentylacyjna: długość 430 mm, szerokość 76 mm
Średnica pierścienia kopiującego 30 mm - średnica frezu 20 mm = wymiar naddatku 10 mm

Ustawianie szablonu do frezowania:

Kratka wentylacyjna
długość 430 mm + 10 mm = wymiar do ustawień 440 mm
szerokość 76 mm + 10 mm = wymiar do ustawień 86 mm

W naszym przykładzie dodajemy jeszcze 2 mm zapasu. W ten sposób otrzymujemy wymiar do ustawień 442 x 88 mm.

Ustawianie:

• Ustalić wyliczone wymiary na szablonie do frezowania. W tym celu najpierw poluzować dwie śruby mocujące umieszczone naprzeciw siebie po przekątnej, ustawić żądaną szerokość i ponownie dokręcić śruby.
• W ten sam sposób ustawia się wymiar długości korzystając z dwóch śrub mocujących leżących naprzeciw siebie po drugiej przekątnej.
• Teraz na elemencie obrabianym należy zaznaczyć pozycję kratki wentylacyjnej wraz z pewnym naddatkiem, aby następnie wyfrezować wybranie.
