Frezowanie wpustów uchwytowych do szuflad lub drzwi meblowych

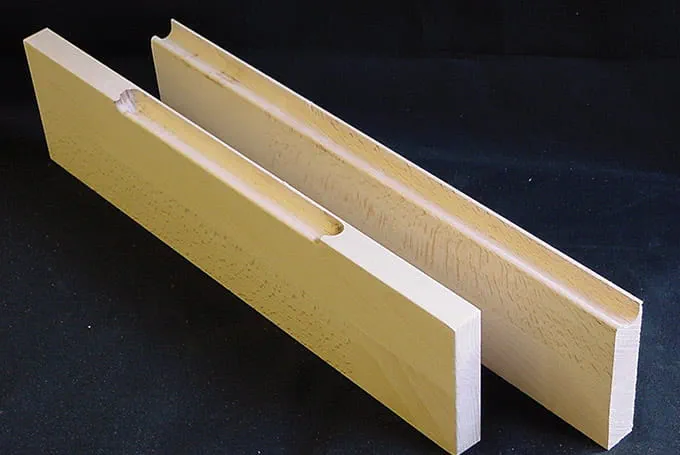

Frezowanie wpustów uchwytowych
W przypadku wielu mebli i innych przedmiotów wpusty służące za uchwyt stanowią istotną zaletę i służą jako twórcza alternatywa dla wystających uchwytów. W naszym przykładzie zastosowania wyjaśniamy, jak ustawić frezarkę i wykonać jednolity wpust. Omówimy również sposób wykonania wpustów na części głębokości.

    Opis

    Wewnętrzne wpusty uchwytowe stosowane są zarówno we frontach meblowych, jak również w szufladach jako element dekoracyjny. Wpusty uchwytowe zastępują zwykłe uchwyty, które mogłyby przeszkadzać. Szafki z szufladami do kuchni, drzwi szafy do salonu czy też drzwiczki sekretarzyka – wewnętrzne wpusty uchwytowe to element zarówno konstrukcyjny, jak i dekoracyjny, często stosowany przez stolarzy.

    Wpusty uchwytowe często znajdują zastosowanie w przypadku szuflad znajdujących się za drzwiami szafy, w jej wnętrzu, ponieważ w tym przypadku najczęściej nie ma miejsca na uchwyty nakładane. Ze względu na swoje wymiary, frez do wpustów uchwytowych jest przeznaczony do elementów o grubości co najmniej 18 mm.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania wykorzystano następujące maszyny i wyposażenie:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • Przed wykonaniem wpustów uchwytowych należy przeprowadzić następujące przygotowania:

      Zamocować element obrabiany na stole wielofunkcyjnym (MFT).

      Należy zwrócić uwagę na to, aby wewnętrzna strona frontu szuflady bądź drzwiczek meblowych leżała na stole, a więc aby przednia strona była skierowana do góry.

      Zamocować element obrabiany za pomocą ścisków, przy czym należy uważać, aby ściski nie przeszkadzały w procesie frezowania.

      +
      Mocowanie elementu obrabianego na stole wielofunkcyjnym (MFT)

    • Ustawić frezarkę górnowrzecionową w następujący sposób:

      Zamocować frez do wpustów uchwytowych w uchwycie frezarki, przy czym trzon frezu powinien być wsunięty co najmniej do minimalnej głębokości mocowania.

      Opuścić frezarkę aż do momentu, gdy frez będzie opierał się na elemencie obrabianym i za pomocą ogranicznika głębokości ustawić głębokość frezowania wpustu na 16 mm.

      Zamocować prowadnicę równoległą i ustawić ją w taki sposób, aby leżała w jednej linii z najbardziej skrajnym zaokrągleniem frezu. Zaznaczyć to miejsce na stole frezarskim za pomocą ołówka. Następnie cofnąć prowadnicę równoległą na tyle, aby odstęp od narysowanej linii wynosił 8–10 mm.

      +
      Ustawianie frezarki górnowrzecionowej

    Procedura

    • Podczas frezowania należy postępować następująco:

      Umieścić frezarkę na przeznaczonym do frezowania elemencie i przesunąć ją w dół. Dokręcić śrubę ustalającą, aby frezarka została zablokowana na odpowiedniej głębokości. Należy zwrócić uwagę na to, aby podczas uruchomienia frezarka nie dotykała elementu obrabianego.

      Włączyć frezarkę i powoli zagłębić frez w elemencie obrabianym. Przesuwać frezarkę z lewej strony na prawą, co oznacza, że frezowanie odbywa się przeciwbieżnie.

      +
      Zagłębić frez w elemencie obrabianym

    • Podczas frezowania należy wywierać nacisk na element obrabiany najpierw po prawej stronie powierzchni prowadnicy równoległej, zanim jej lewa powierzchnia nie zyska punktu podparcia. Gdy to się stanie, można rozłożyć nacisk na obie powierzchnie prowadnicy. Gdy prawa powierzchnia utraci punkt podparcia, nacisk należy przenieść na lewą stronę prowadnicy równoległej. Tylko w ten sposób można wykonać wpust bez pofalowań.

      Po osiągnięciu końca szuflady lub drzwiczek meblowych można wyłączyć frezarkę. Jednakże należy ją odsunąć od elementu obrabianego dopiero po jej całkowitym zatrzymaniu.

      +
      Rozłożenie nacisku

    • W celu wyfrezowania wpustu uchwytowego, który nie będzie przechodził przez cały element, można zaznaczyć początek i koniec frezowania i w tych miejscach odpowiednio zagłębić frez oraz zakończyć frezowanie. Należy w tym celu narysować linie ograniczające o długości ok. 8 cm, tak aby możliwe było przysunięcie do tych linii wcięcia po drugiej stronie stołu frezarki.

      +
      Frezowanie wewnętrznych wpustów uchwytowych
