Frezowanie rowków wpustowych w drewnie
Opis
Frezowanie rowków wpustowych z użyciem frezarki górnowrzecionowej i szyn prowadzących w połączeniu z MFT/3 jest bezproblemowe i szybkie.
Można frezować rowki wpustowe o bardzo różnych szerokościach. Oferowane są w tym celu frezy do wpustów o różnych średnicach. Standardowe rozmiary wynoszą od 3 mm do 30 mm.

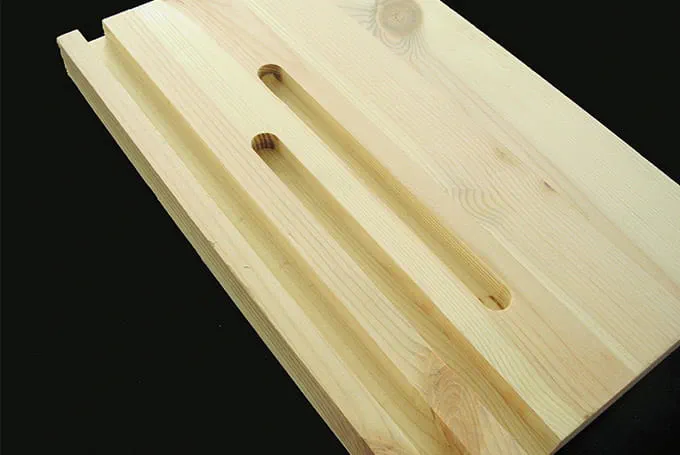

W tym przykładzie zastosowania opisujemy frezowanie wpustów na całej długości elementu, na części długości elementu oraz wpustów z osadzeniami.
Maszyny/wyposażenie
Alternatywne maszyny/wyposażenie
W zależności od wymaganej szerokości rowka można użyć frezu do wpustów o średnicy trzpienia 8 mm. W przypadku korzystania z większych frezarek górnowrzecionowych można zastosować frezy o średnicy trzpienia do 12 mm.
Przygotowanie/ustawianie
-
Ustawić szynę prowadzącą i przykładnicę kątową zgodnie z instrukcją obsługi dokładnie na kąt prosty .
Ustawić szynę prowadzącą zgodnie z grubością elementu obrabianego.
Element obrabiany:
Zaznaczyć linię środkową rowka na elemencie obrabianym.
W przypadku rowka w części elementu:
Zaznaczyć linie ograniczające prostopadle do linii środkowej.
-
Minimalny odstęp x punktu środkowego frezu od krawędzi szyny prowadzącej zależy od średnicy frezu i jest obliczany w następujący sposób:
x = średnica frezu w mm/2 + 2 mm
2 mm dodaje się przy frezowaniu jako zapas.
W przypadku frezu do wpustów o średnicy 12 mm odstęp od szyny prowadzącej wynosi 8 mm.
Do ustawienia maszyny wykorzystywane jest oznaczenie na stole frezarskim.
-
Ustawianie frezarki górnowrzecionowej:
Umieścić frez w tulei zaciskowej do poziomu minimalnej głębokości mocowania (oznaczenie na trzpieniu) i dokręcić.
Zamontować adapter prowadnicy na frezarce.
Założyć frezarkę górnowrzecionową na szynę prowadzącą.
Ustawić żądaną głębokość frezowania. Za pomocą ogranicznika rewolwerowego można ustawić do trzech głębokości frezowania.
Ustawić odstęp boczny frezarki górnowrzecionowej od szyny prowadzącej (patrz obliczenie, na przykładzie x = 8 mm dla frezu do wpustów o śr. 12 mm).
Oznaczenie na stole frezarskim ustawić równo z linią środkową.
Kontrola: Oznaczenie powinno znajdować się na początku i na końcu rowka wpustowego, zawsze na jego linii środkowej.
Ustawić podpórkę frezarki na powierzchni elementu obrabianego i dokręcić.
-
W przypadku wpustów na części długości i wpustów z osadzeniami należy używać zderzaka na szynie prowadzącej.
Przesunąć frezarkę do danej pozycji, w której rowek jest ograniczony i zamocować w tym miejscu zderzak.
Ustawić prędkość obrotową na podstawie tabeli zawartej w instrukcji obsługi.
Podłączyć wąż ssący.
Procedura
-
W przypadku pracy z MFT i dokładnie ustawionym ogranicznikiem, przysunąć element obrabiany do szyny ogranicznikowej, ustalić i zamocować.
Umieścić frezarkę górnowrzecionową na szynie.
Włączyć frezarkę górnowrzecionową i przesunąć w głąb aż do ustawionego ogranicznika przed element obrabiany, a w przypadku rowków z odsadzeniami – zagłębić w elemencie obrabianym.UWAGA: Frez nie powinien dotknąć elementu obrabianego podczas włączania frezarki górnowrzecionowej.
Przesunąć frezarkę górnowrzecionową aż do ustawionego ogranicznika lub – w przypadku rowków wpustowych na całej długości – poza krawędź elementu obrabianego.
Aby zapobiec odpryskom drewna na końcu elementu obrabianego, należy stosować drewniany klocek zabezpieczający przed odpryskami!
Operację należy powtarzać tyle razy, aż rowek wpustowy osiągnie żądaną głębokość. Przydatne jest wtedy wykorzystanie ustawionych uprzednio głębokości frezowania na ograniczniku rewolwerowym.
-
