Frezowanie rowków uszczelniających w drzwiach

Frezowanie rowków uszczelniających w drzwiach

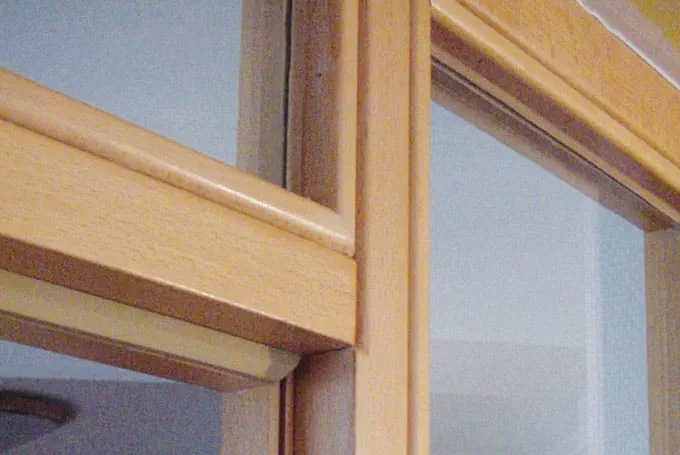

Aby zamontować uszczelki w oknach i drzwiach, najpierw należy wyfrezować rowek wpustowy, w którym następnie zostanie umieszczona uszczelka.
W naszym przykładzie zastosowania opisujemy, jak poprawnie wykonać rowek i wpasować uszczelkę.

    Opis

    Wymagania dotyczące drzwi zewnętrznych i wewnętrznych dotyczące podwyższonej izolacji dźwiękowej i termicznej nie mogłyby zostać spełnione bez profili uszczelniających. Dlatego też na rynku oferowana jest duża ilość różnych profili uszczelniających. Problemem dla stolarza jest montaż tych profili w gotowej ościeżnicy lub futrynie. Odbywa się to poprzez wykonanie rowka
    w elementach ramy, w który następnie wciskana jest wkładka uszczelniająca drzwi.

    Frezarka górnowrzecionowa i frez krążkowy do wpustów pozwalają na bezproblemowy montaż profili uszczelniających każdego rodzaju w drzwiach oraz na frezowanie rowków uszczelniających w gotowych drzwiach.
    Frezy krążkowe do wpustów dostępne są w różnych grubościach, pasujących do różnych profili, wraz z odpowiednimi pierścieniami oporowymi. Pierścienie oporowe określają głębokość rowka, dzięki czemu bardzo ułatwiają jego wykonanie.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania wykorzystano następujące maszyny i wyposażenie:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • W celu wykonania rowków uszczelniających niezbędne są następujące przygotowania:

      • Deski futryny lub ościeżnicy należy poddać obróbce przed sklejeniem.
      • Zamocować ramiak na stole wielofunkcyjnym w taki sposób, aby zapewnić swobodny dostęp do elementu i łatwość obróbki.

      +
      Obróbka drewna

    • Następnie należy ustawić frezarkę górnowrzecionową w następujący sposób:

      • Zamocować trzpień freza krążkowego do wpustów we frezarce, przy czym musi być on wsunięty w uchwyt co najmniej na minimalną głębokość (oznaczenie na frezie).
      • Ustawić stopień prędkości obrotowej odpowiednio do materiału oraz średnicy frezu.

      +
      Ustawianie frezarki górnowrzecionowej

    • Za pomocą ogranicznika głębokości ustawić głębokość frezowania, przystawiając ostrze frezu krążkowego do wpustów do elementu obrabianego i dobierając głębokość frezowania odpowiednio do uszczelki drzwi. Szerokość uszczelnienia drzwi musi zostać uwzględniona już podczas wykonywania wręgu w drzwiach. W naszym przykładzie występuje szerokość standardowa 12 mm.

      W tym przykładzie głębokość frezowania dla rowka o szerokości 4 mm obliczana jest w następujący sposób:

      (szerokość uszczelki/2) + (grubość frezu krążkowego/2) = głębokość frezowania do ustawienia na frezarce

      W naszym przykładzie z uszczelką o szerokości 12 mm i frezem 4 mm otrzymujemy głębokość frezowania 8 mm.

      Zgodnie z żądaną głębokością rowka należy do freza wybrać trzpień z łożyskiem kulkowym o średnicy 16 mm lub 28 mm.

      +
      Obliczanie głębokości frezowania

    Procedura

    • Podczas frezowania należy postępować w następujący sposób:

      Przyłożyć frezarkę do elementu obrabianego z boku w taki sposób, aby umożliwić frezowanie przeciwbieżne. Następnie ustawić głębokość frezowania we frezarce i ustalić ją za pomocą pokrętła ustalającego z przodu frezarki.

      +
      Procedura frezowania

    • Po wyfrezowaniu rowka można bez problemu umieścić w nim uszczelkę.

      +
      Wkładanie uszczelki

    1. Nasze przykłady zastosowania i wyniki prac dokumentują wykonane przez nas kroki robocze. Są to indywidualne przykłady i nie stanowią gwarancji ani zapewnienia, że użytkownik osiągnie takie same wyniki. Wyniki zależą od doświadczenia i umiejętności użytkownika, jak również od wykorzystanych materiałów. Przykłady zastosowania nie zastępują instrukcji obsługi wskazówek dotyczących bezpieczeństwa Festool. Nie ponosimy odpowiedzialności braki rzeczowe ani prawne informacji, instrukcji, zastosowań, w szczególności za błędy, niezgodności, ochronę własności intelektualnej osób trzecich, niekompletność i/lub nieużyteczność. Roszczenia odszkodowawcze użytkownika, niezależnie od podstawy prawnej, nie będą rozpatrywane. Wykluczenie odpowiedzialności nie odnosi się do umyślnego działania, rażących zaniedbań, ani do przypadków, kiedy odpowiedzialność jest wymagana prawnie.
