Frezowanie okręgów przy użyciu szablonu wielofunkcyjnego MFS

Frezowanie okręgów
Frezarka górnowrzecionowa pozwala na łatwe frezowanie małych i dużych okręgów. W tym przykładzie zastosowania wyjaśniamy, jak wykonać wszystkie konieczne obliczenia promienia zewnętrznego i wewnętrznego, a także zachować wymagany kierunek frezowania.

    Opis

    Z pomocą szablonu wielofunkcyjnego MFS 400 lub MFS 700 można łatwo i szybko wyfrezowywać łuki, wybrania okrągłe i okręgi. Możliwe obszary zastosowań frezowania okręgów to na przykład:

    • Obudowy głośników
    • Wycięcia na przeszklenie
    • Wykonywanie lad
    • Wbudowywanie umywalek

    Maszyny/wyposażenie

    W tym przykładzie zastosowania wykorzystano następujące maszyny i wyposażenie:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • Maksymalny promień łuku wyfrezowywanego przy użyciu danego szablonu MFS można określić na podstawie poniższej tabeli. Należy jednak uwzględnić średnicę frezu oraz wariant promienia, który ma być wykonany. MFS należy wybrać zgodnie z żądanym promieniem. Alternatywnie MFS, w przypadku większych promieni, można powiększyć za pomocą profili przedłużających.

      +

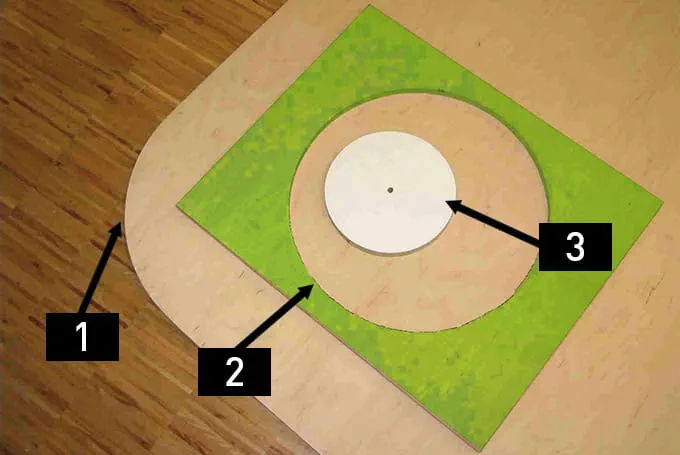

      Określanie promienia

    • Zmontować szablon wielofunkcyjny według instrukcji i osadzić w nim adapter do frezowania okręgów oraz sworzeń centrujący.

      Adapter do frezowania okręgów ustawić tak, aby mógł się on swobodnie przesuwać na całej długości rowka w MFS. W tym celu należy przesunąć adapter do frezowania okręgów do jednego naroża i przymocować śrubę MFS. Przesunąć adapter do frezowania okręgów do drugiego naroża, ustawić MFS, dokręcić odpowiednią śrubę mocującą MFS i sprawdzić ruchomość adaptera do frezowania okręgów.

      Ustawianie wielofunkcyjnego szablonu do frezowania:

      +
      Zamontować szablon wielofunkcyjny

    Procedura

    • W środku okręgu wywiercić w elemencie obrabianym otwór o średnicy 8 mm.

      Osadzić szablon wielofunkcyjny w otworze wywierconym w materiale przy użyciu czopa centrującego.

      Wstawić frezarkę w adapter do frezowania okręgów.

      Ustawić frez na głębokość frezowania i zagłębić w materiał.

      +
      Użycie czopa centrującego

    • Prowadzić szablon wielofunkcyjny wraz z frezarką górnowrzecionową do zaznaczonego miejsca lub punktu początkowego frezowania (okrąg).

      Należy zwrócić uwagę na kierunek frezowania:

      W przypadku frezowania okręgów i wpustów w jednej bryle, frezarkę wraz z szablonem można przesuwać w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara

      Jeśli okrąg został już z grubsza wycięty za pomocą wyrzynarki lub jeśli ma być frezowany dodatkowo, w przypadku promienia zewnętrznego należy frezować w kierunku przeciwnym do ruchu wskazówek zegara, a w przypadku promienia wewnętrznego w kierunku zgodnym z ruchu wskazówek zegara, tak aby frezarka prowadzona była przeciwbieżnie.

      +
      Prowadzenie frezarki górnowrzecionowej

    • Wskazówka: W przypadku wyfrezowywania okręgów należy mieć na uwadze, że środek, wokół którego obracamy MFS, nie jest już pewnie zamocowany. W celu zagwarantowania pewnej pozycji środka podczas frezowania okręgów za pomocą frezarki górnowrzecionowej, na tylnej stronie elementu obrabianego należy przymocować trzy lub cztery pomocnicze elementy drewniane. Przy wyfrezowywaniu okręgu zostaną one jedynie lekko nafrezowane, ale nadal będzie zapewnione pewne połączenie.

      +
      Połączenie dzięki pomocniczym elementom drewnianym
