Wykonywanie deskowania elewacji na nakładkę » Instrukcja dla ręcznej pilarki tarczowej

deskowanie elewacji na nakładkę
W tym przykładzie zastosowania pokazujemy, jak przy pomocy akumulatorowej ręcznej pilarki tarczowej HKC 55 wykonać deskowanie na nakładkę z cięciem skośnym. Praca ta stanowi wyzwanie, ponieważ należy stosować tzw. cięcie przesuwne. Jednak deskowanie na nakładkę jest jednym z najbardziej atrakcyjnych wśród deskowań drewnianych.

    Opis

    Ręczna pilarka tarczowa HKC z prowadnicą FSK nadaje się do cięcia deskowania na nakładkę. Dzięki tej kombinacji można wykonywać dokładne powtarzalne cięcia. Ponieważ ręczna pilarka tarczowa jest zasilana akumulatorem, można ją stosować mobilnie na rusztowaniach.

    Maszyny/wyposażenie

    Sposób postępowania

    • Ustawianie i mocowanie szyny

      Najpierw po jednej stronie ściany w zwykły sposób mocuje się deskowanie na nakładkę. Zachowuje się przy tym nadmiar: deski szalunkowe powinny wystawać z boku na co najmniej dwukrotną grubość deski.
      W celu zamocowania szyny prowadzącej, można w niej wywiercić 2 lub 3 małe otwory. Korzystając z nich szynę mocuje się w wymierzonym położeniu.

      +
      Ustawianie i mocowanie szyny

    • Wykonywanie przycięcia

      Przy użyciu HKC, wzdłuż szyny prowadzącej wykonuje się pierwsze cięcie ukośne przez wszystkie deski szalunkowe. (W przypadku grubszych desek do wykonania tego cięcia można stosować alternatywnie TS 75.)

      +
      Wykonywanie przycięcia

    • Pomiar kąta

      Prawidłowy kąt, który należy ustawić na szynie, można pobrać z prostego cięcia skośnego, jak pokazano.

      +
      Pomiar kąta

    • Przenoszenie kąta

      Kąt ten następnie ustawia się na prowadnicy FSK za pomocą ogranicznika przesuwnego według skali.

      +
      Przenoszenie kąta

    • Ustawianie pilarki

      Dodatkowo, należy nachylić pilarkę. Kąt ten jest określany jak pokazano na rysunku, a następnie ustawiany na pilarce.

      +
      Przykładanie ręcznej pilarki tarczowej

    • Przykładanie ręcznej pilarki tarczowej

      Teraz pilarkę w połączeniu z prowadnicą FSK umieszcza się na elemencie obrabianym, przy użyciu kołków ograniczających.

      +
      Przykładanie ręcznej pilarki tarczowej

    • Wykonywanie cięcia poprzecznego

      Można teraz łatwo wykonać precyzyjne cięcie poprzeczne. Ustawienia zostaną zachowane do kolejnych cięć poprzecznych.

      +
      Wykonywanie cięcia poprzecznego

    • Montaż

      Przycięte deski przykręca się w standardowy sposób. W razie potrzeby można zastosować taśmę izolacyjną.

      +
      Montaż

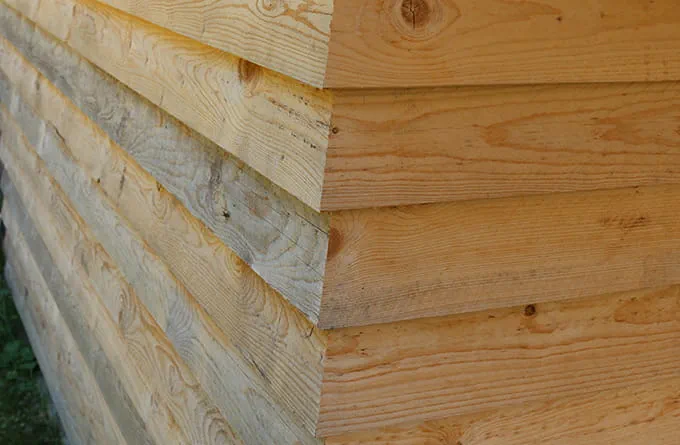

    • Wynik końcowy

      Rezultatem jest gładkie wykończenie naroży deskowania. Wskazówka: Naroża te są atrakcyjne wizualnie, jednak nie posiadają idealnej konstrukcji, jeśli chodzi o ochronę drewna.

      +
      Wynik końcowy
