Frezowanie połączeń belek drewnianych przy użyciu szablonu i frezarki górnowrzecionowej

Zastosowanie specjalne MFS i OF 2200
Tworzenie połączeń w drewnie
W tym przykładzie zastosowania pokazujemy, jak w szybki i prosty sposób wykonać połączenia w drewnie za pomocą łączników belkowych przy użyciu systemu Festool. Przedstawiamy krok po kroku zarówno przygotowanie frezarki górnowrzecionowej, jak i montaż szablonu oraz frezowanie i łączenie drewnianych belek bez widocznych śrub.

    Opis

    Niewidoczne połączenia belek są często stosowane w konstrukcjach drewnianych. Istnieje wiele różnych sposobów tworzenia połączeń w drewnie. Miejsca połączeń powinny być frezowane precyzyjnie, tak aby zapewnić idealne dopasowanie. Do wykonywania niewidocznych połączeń belek szczególnie przydatna jest frezarka górnowrzecionowa w połączeniu z szablonem wielofunkcyjnym. Dzięki systemowi Festool belki drewniane można łączyć szybko i łatwo bez widocznych śrub. Zastosowanie tego systemu jest szczególnie korzystne, gdy trzeba wykonać frezowanie wielu połączeń. W tym przykładzie zastosowania pokazujemy procedurę precyzyjnego i powtarzalnego frezowania niewidocznych połączeń belek.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania wykorzystano następujące maszyny i wyposażenie:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • Przed przystąpieniem do frezowania połączeń belek należy zamontować frez do wpustów i pierścień kopiujący we frezarce górnowrzecionowej. Alternatywnie można użyć innej wkładki ślizgowej.

      +
      Montaż frezu do wpustów i pierścienia kopiującego we frezarce górnowrzecionowej.

    • Ustawić szablon wielofunkcyjny na szerokość połączenia belek, które ma zostać wyfrezowane.

      Podczas pracy z szablonem należy wziąć pod uwagę: Szerokość łącznika plus różnica między średnicą pierścienia kopiującego a średnicą frezu. Tu: 60 mm + (30 mm - 18 mm) = 72 mm.

      +

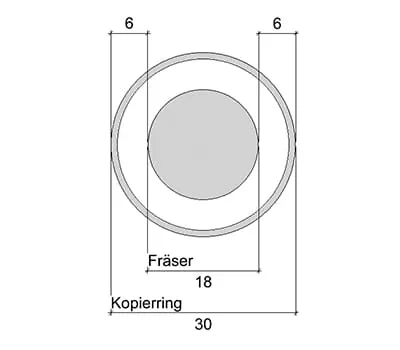

      Ustawienie szablonu wielofunkcyjnego

    • Umieścić łącznik w szablonie.

      +

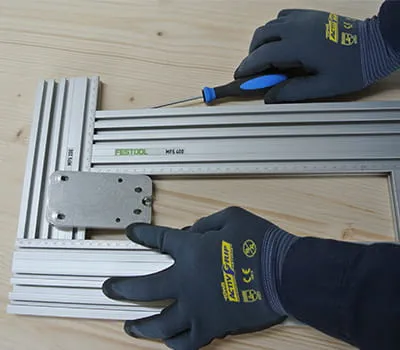

      Wkładanie łącznika

    • Dodać różnicę do szerokości łącznika (tu 12 mm), odczytać wartość na skali szablonu do frezowania i odpowiednio ustawić. Długość szablonu do frezowania wyznaczana jest przez długość łącznika plus około 30 mm. Ta dodatkowa długość jest potrzebna, aby frez łatwiej zagłębił się w materiale.

      +

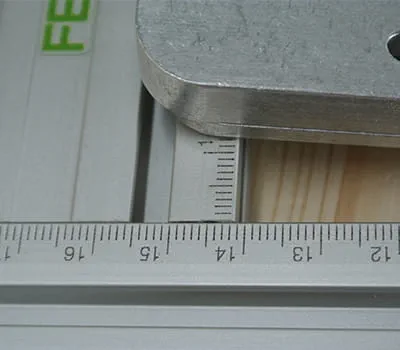

      Dodatkowa długość

    • Zamontować obie przykładnice kątowe równolegle do osi szerokości. Najłatwiej jest to zrobić bezpośrednio na elemencie obrabianym. Wąska krawędź szablonu musi być umieszczona w odstępie 6 mm ((średnica pierścienia kopiującego - średnica frezu)/2 = ((30 mm -18 mm)/2 = 6 mm) od krawędzi frezu. Do blokady szablonu na krawędzi wykorzystać oba ściski dźwigniowe.

      +

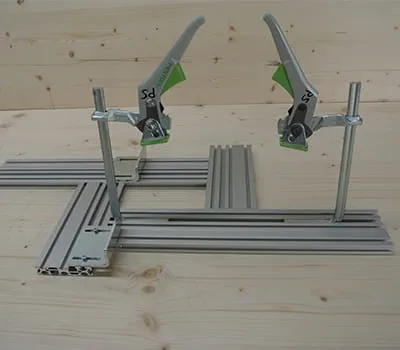

      Montaż przykładnicy kątowej

    • Szablon jest gotowy i można go bardzo szybko umieścić na oznaczonej osi na krawędzi, a po frezowaniu równie szybko przesunąć do następnej pozycji.

      +

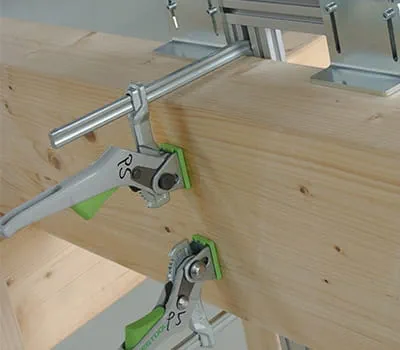

      Przykładanie szablonu

    Procedura

    • W celu wykonania połączeń w drewnie należy ustawić frezarkę górnowrzecionową na powierzchni szablonu i ustalić głębokość frezowania. Po podłączeniu odkurzacza do frezarki można rozpocząć frezowanie.
      Aby uniknąć wyrw na górnej krawędzi zalecane jest nafrezowanie prawej krawędzi.

      +

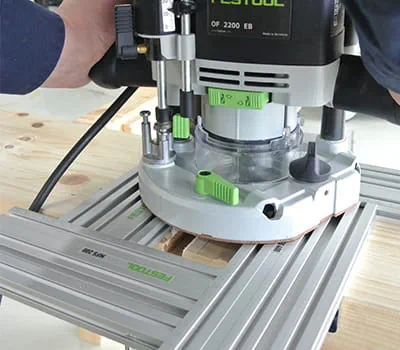

      Ustawianie głębokości frezowania

    • Następnie wysunąć maszynę z materiału i rozpocząć frezowanie miejsca połączenia wzdłuż lewej krawędzi, prowadząc maszynę w kierunku zgodnym z ruchem wskazówek zegara. Następnie wyfrezować materiał wewnątrz.

      +

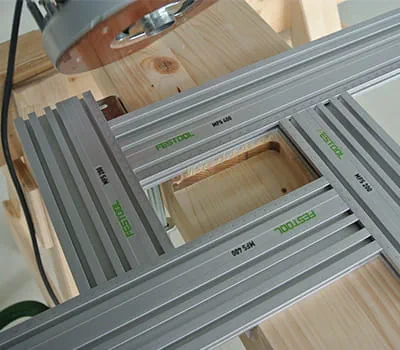

      Wyfrezowywanie materiału

    • Po wyfrezowaniu gniazda montuje się łączniki za pomocą odpowiednich śrub.

      +

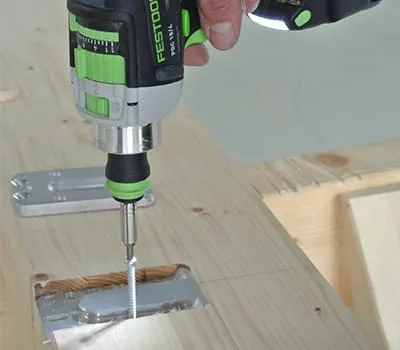

      Montaż łączników za pomocą śrub

    • Z systemem Festool tworzenie połączeń w drewnie jest bezproblemowe. Otrzymujemy niewidoczne połączenie belek, które zostało wyfrezowane i zamontowane w sposób precyzyjny, szybki i powtarzalny.

      +
      Niewidoczne połączenia belek
