Szlifowanie płyty stołowej o profilu szwajcarskim

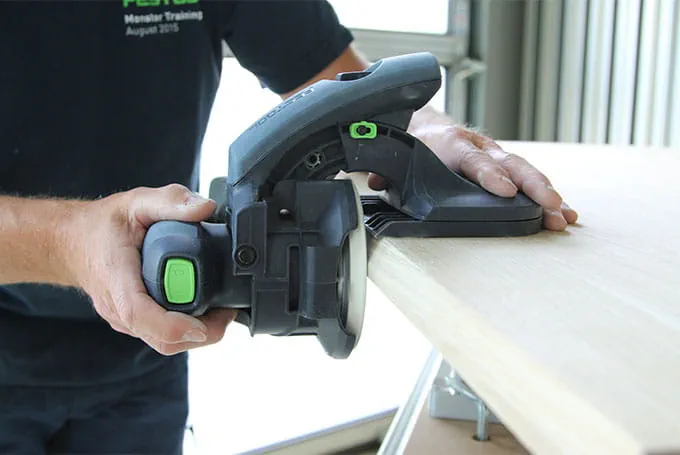

Krawędź szwajcarska
Krawędź szwajcarska lub profil szwajcarski to nazwa nadana ukosowanym krawędziom stołów lub innych elementów obrabianych. Szlifowanie takich krawędzi często stanowi wyzwanie: powierzchni lakierowanych nie można przeszlifować, a w przypadku drewna litego nie można zmienić krawędzi. Istnieje rozwiązanie: szlifierka krawędziowa Festool. Dzięki niej można szlifować prosto, niezawodnie i nawet do 50% szybciej niż przy użyciu klocka szlifierskiego - od pierwszego zastosowania.

    Opis

    Krawędź szwajcarska to profil fazowany na przykład na płycie stołowej lub froncie meblowym. Po cięciu lub frezowaniu profilu należy go oczywiście oszlifować, co zwykle odbywa się ręcznie przy użyciu klocka szlifierskiego. To zadanie jest nielubiane, ponieważ jest uciążliwe i generuje dużo pyłu. Za pomocą szlifierki krawędziowej można szlifować profil znacznie łatwiej, szybciej i przede wszystkim z mniejszą ilością pyłu.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zaleca się następujące maszyny i wyposażenie:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • Najpierw należy ustawić szlifierkę krawędziową na skosie krawędzi szwajcarskiej. Aby to zrobić, należy odkręcić śrubę na górze.

      +

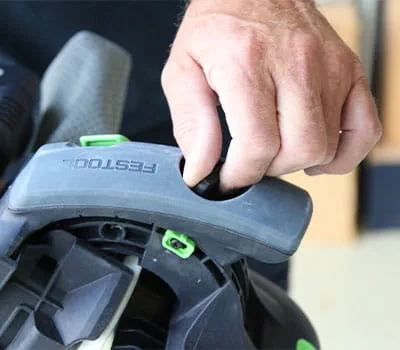

      Odkręcić śrubę

    • Teraz należy ustawić kąt na płycie stołowej z krawędzią szwajcarską.

      +
      Pomiar kąta krawędzi

    • Po ustawieniu kąta należy ponownie dokręcić śrubę na górze.

      +
      Dokręcić śrubę

    • Zaleca się najpierw zeszlifować krawędzie elementu obrabianego, ponieważ ewentualne ślady po płycie prowadzącej szlifierki krawędziowej zostaną wyrównane podczas następującego po tym szlifowania powierzchni. Wybieramy odpowiedni materiał ścierny i mocujemy go na talerzu szlifierskim. W tym celu płyta prowadząca musi być przesunięta do pozycji tylnej.

      +
      Mocowanie materiału ściernego

    • Często trudno jest stabilnie zamocować element obrabiany bez uszkodzenia powierzchni. Do tego celu można zastosować próżniowy system mocowania VAC-SYS. Pozwala on na szybkie i bezpieczne mocowanie elementów obrabianych bez pozostawiania śladów na powierzchni.

      +

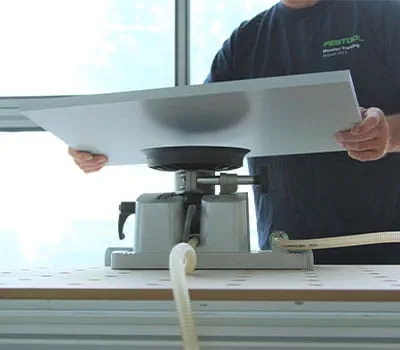

      Mocowanie elementu obrabianego

    Sposób postępowania

    • Szlifierkę krawędziową pozycjonuje się za pomocą płyty prowadzącej, włącza i powoli prowadzi w kierunku krawędzi szwajcarskiej. Następnie szlifierkę krawędziową równomiernie przesuwa się wzdłuż krawędzi stołu o profilu szwajcarskim. Jeśli szlifierka krawędziowa porusza się równomiernie, ryzyko przeszlifowania przez lakier lub wypełnienie krawędzi jest znacznie mniejsze.

      +
      Frezowanie krawędzi szwajcarskiej

    • Im węższa jest krawędź szwajcarska, tym trudniej jest ją obrabiać za pomocą klocka szlifierskiego. To właśnie tutaj szlifierka krawędziowa może w pełni pokazać swoją przydatność.

      +

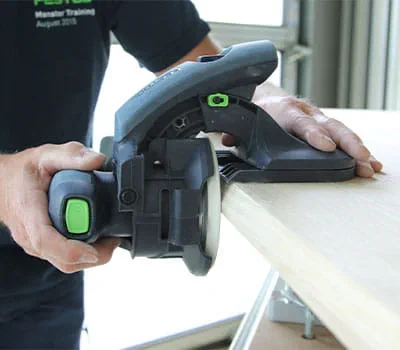

      Pełne wykorzystanie możliwości szlifierki krawędziowej
