W tym przykładzie zastosowania pokazano, jak samodzielne wykonać schody siodłowe. Do wycinania policzków schodów zostanie użyta ręczna pilarka tarczowa Festool HKC 55 w połączeniu z systemem prowadnic FSK.
Samodzielne wykonanie schodów siodłowych w ogrodzie
Opis
Schody drewniane są idealne do wyrównywania mniejszych różnic wysokości np. na tarasie. Najprostszą konstrukcją schodów nadających się do tego są schody siodłowe. Stopnie układa się na przyciętych policzkach schodów. W tym przykładzie zastosowania pokazujemy, jakie kroki robocze są konieczne do wykonania schodów siodłowych.
Lista materiałów
- Deski na policzki schodów np. Douglas 50 mm.
- Deski tarasowe
- Wkręty tarasowe
- Ewentualnie elementy dystansowe
Maszyny/wyposażenie
W tym przykładzie zastosowania zaleca się następujące maszyny i wyposażenie:
Alternatywne maszyny
Można również użyć następujących maszyn/wyposażenia:
Przygotowanie/ustawianie
-
Czy zamontowana tarcza pilarska jest odpowiednia?
W celu samodzielnego zbudowania schodów siodłowych należy wykonać wiele cięć. Do tego celu należy użyć tarczy do cięć wzdłużnych.
Sposób postępowania
-

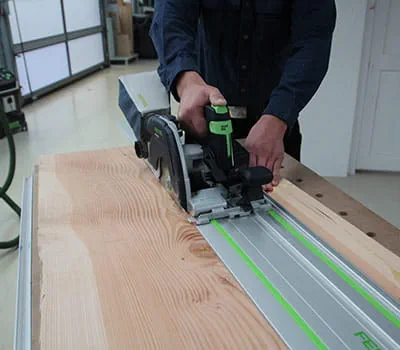

Obrzynanie i cięcie desek
W celu wykonania policzków do drewnianych schodów siodłowych potrzebne są 2 deski o szerokości > 25 cm.
Cięcie wykonywane jest przy użyciu ręcznej pilarki tarczowej HKC 55 w połączeniu z szyną prowadzącą.
Należy pamiętać o ustawieniu głębokości cięcia!
-

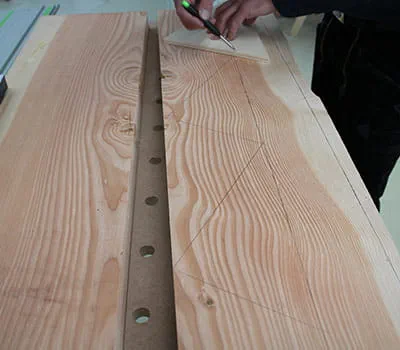

Nacinanie policzków schodów
Aby samodzielnie zbudować drewniane schody siodłowe, najpierw należy narysować linię podstawową równolegle do dolnej krawędzi, w odległości 10 cm.
Następnie rysujemy stopnie. W tym celu można wykorzystać trójkąt do schodów, na którym zaznaczone są odległość między stopniami (S) i szerokość stopnia (A). Wymiary te zależą od różnicy wysokości do pokonania i długości podstawy schodów. Aby uzyskać wygodne schody drewniane, do stopni stosuje się regułę (2 x S + A = 65 cm)
Poprzez przenoszenie obu oznaczeń na linię podstawową można zaznaczać stopnie po kolei.
Szerokość stopnia należy również wybrać w zależności od pokrycia. Uwaga: Linia nacięcia = dolna krawędź pokrycia. Należy wziąć pod uwagę grubość pokrycia na dolnym i górnym połączeniu.
-

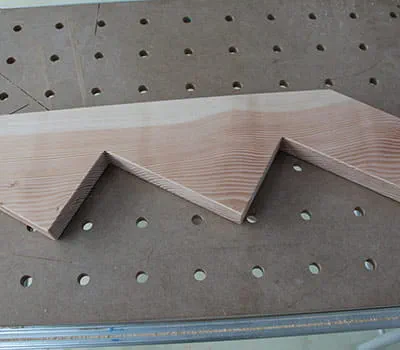

Nacięte policzki schodów
Dolne i górne połączenia policzków zależą od lokalizacji schodów.
W tym przykładzie schody mają opierać się na betonowym fundamencie, a na górze mają być przymocowane do belki za pomocą metalowych wsporników.
Wskazówka: Przy budowie schodów siodłowych należy wykonać próbne nacięcie.
-

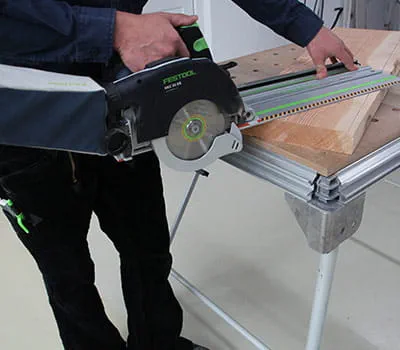

Wycinanie stopni
Przycinanie na dole wykonać za pomocą HKC 55 z zamontowaną prowadnicą FSK.
-

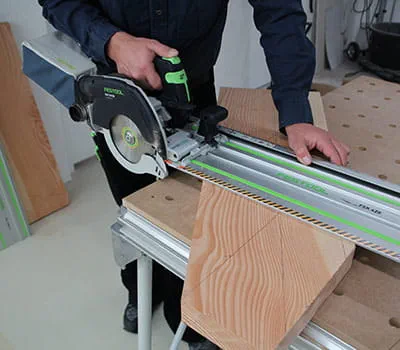

Wycinanie stopni
Najpierw należy przyłożyć je do linii wstępującej i przeciąć aż do narożnika.
-

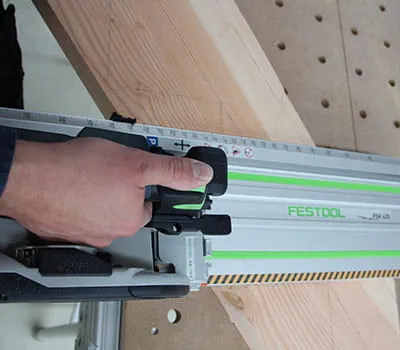

Wskazówka: W celu szybszego pozycjonowania, można ustawić regulowany ogranicznik prowadnicy FSK pod odpowiednim kątem. Zaplanować ok. 34°.
-

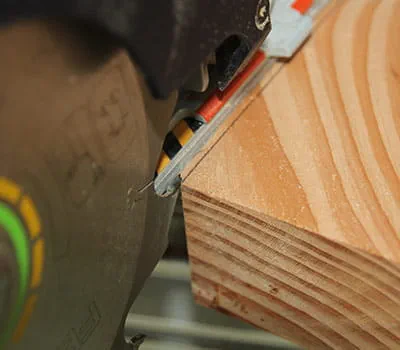

W celu wykonania cięcia ustawić prawą krawędź cięcia.
-

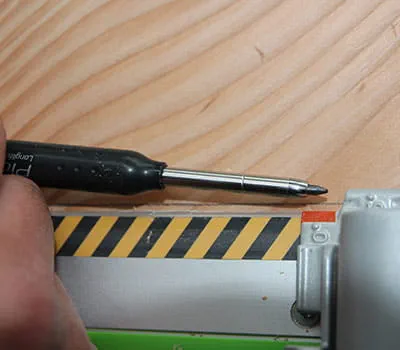

Wskazówka: Prawą krawędź cięcia odczytać ze wskaźnika cięcia.
-

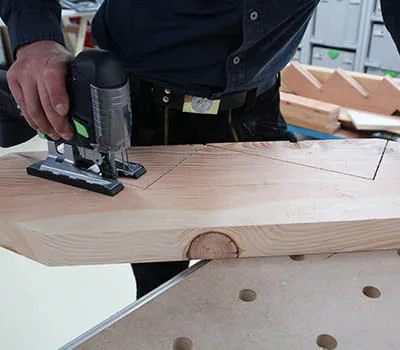

Wycinanie narożników przy pomocy wyrzynarki.
-

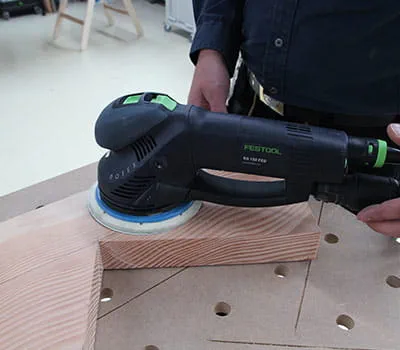

Obróbka powierzchni
Powierzchnia zostanie poddana obróbce przy użyciu Rotex RO 150.
Najpierw należy wykonać szlifowanie zgrubne, a następnie szlifowanie dokładne.
-

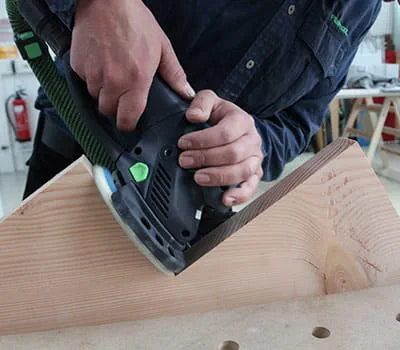

Wskazówka: Użyć protektora do ochrony talerza szlifierskiego.
-

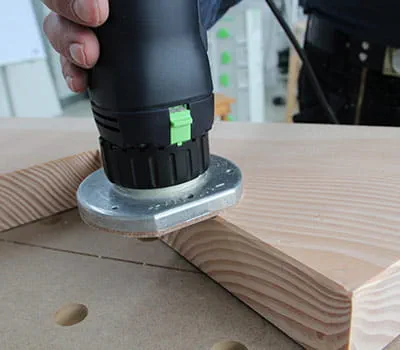

Obróbka krawędzi
Do fazowania krawędzi przeznaczona jest frezarka do krawędzi OFK 500 w połączeniu z frezem do fazowania 45°.
-
Nacięte policzki schodów
-
Przycinanie desek pokrycia
Przycinanie przy użyciu HKC 55 z prowadnicą FSK.
-

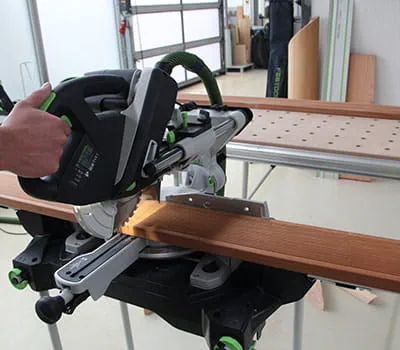

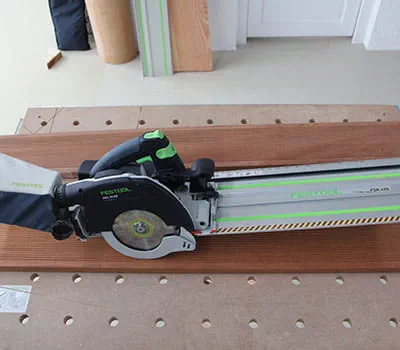

Przycinanie desek pokrycia
Powtarzalne cięcia można wykonać wygodnie przy użyciu ukośnicy KS 60 w połączeniu z prowadnicami do obcinania długich elementów.
-

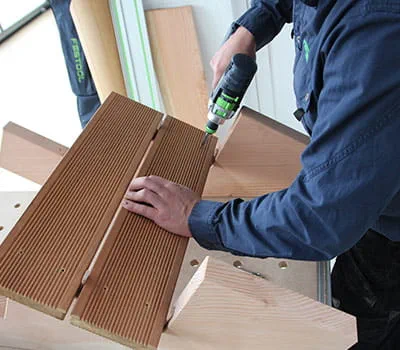

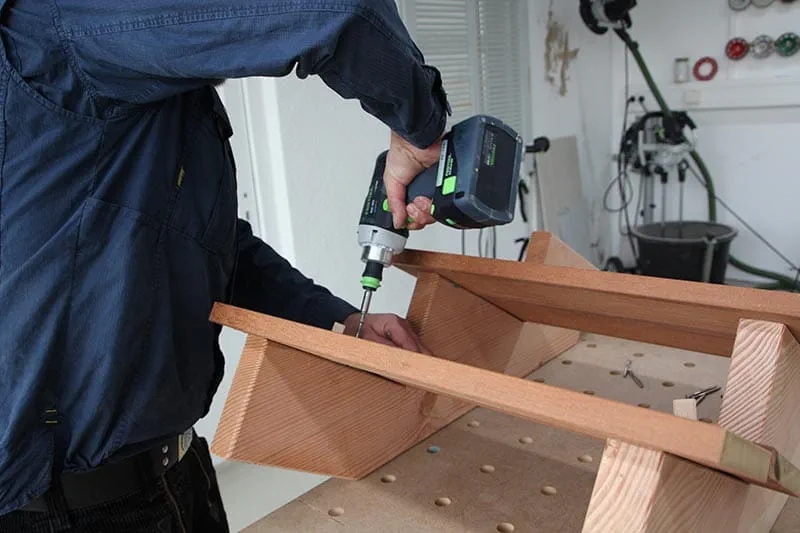

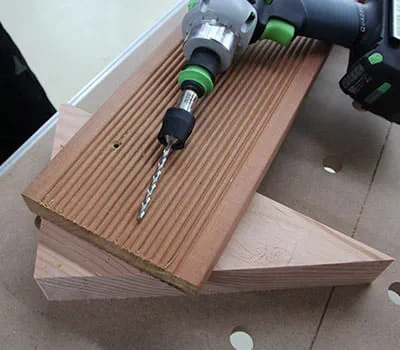

Nawiercanie i montaż desek pokrycia
-

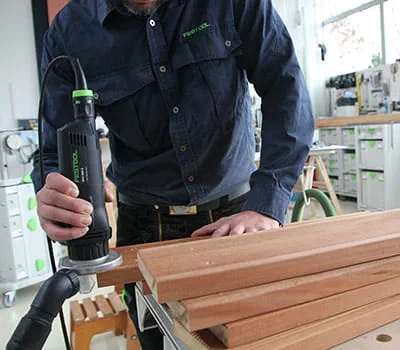

Zaokrąglanie krawędzi cięcia
W celu zaokrąglenia krawędzi cięcia użyć OFK 500 z frezem do zaokrągleń oraz odsysaniem pyłu.
-
Zamontować pokrycie za pomocą odpowiednich śrub. Na zewnątrz pokrycie powinno być montowane z elementami dystansowymi. Po samodzielnej budowie schodów siodłowych, warstwa ochronna (płyta bitumiczna) na niewidocznych krawędziach policzków zwiększa trwałość drewnianych schodów umieszczonych na zewnątrz. Montaż końcowy przy użyciu odpowiednich łączników (np. kątowników).
-
