Połączenie typu „jaskółczy ogon”
Opis
Połączenie typu „jaskółczy ogon” to skuteczny sposób łączenia elementów drewnianych, które stosuje się w budownictwie drewnianym do łączenia belek pomocniczych z belkami głównymi. W tym przykładzie pokazano wykonanie połączenia między krokwiami a kalenicą za pomocą frezarki górnowrzecionowej OF 2200 i szablonu frezarskiego firmy LIGNATOOL.
Maszyny/akcesoria
Przygotowanie/Ustawienie
-

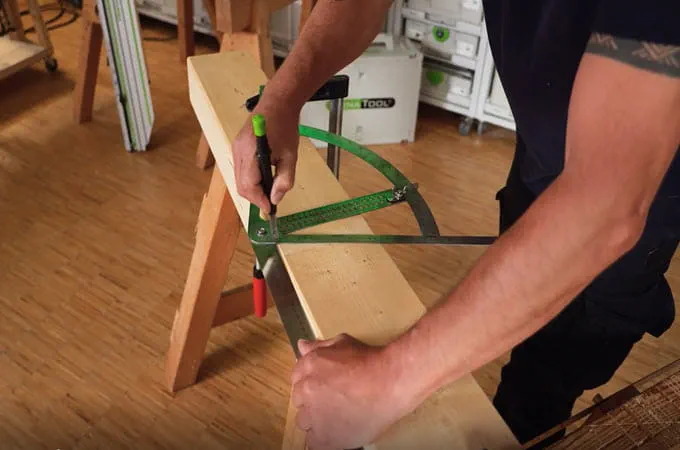

Zaznaczanie krokwi
-

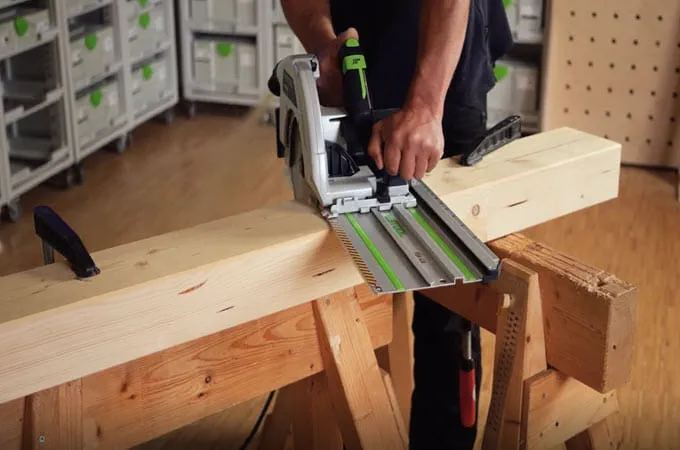

Cięcie krokwi
Za pomocą prowadnicy do przycinania przycina się krokwie.
-

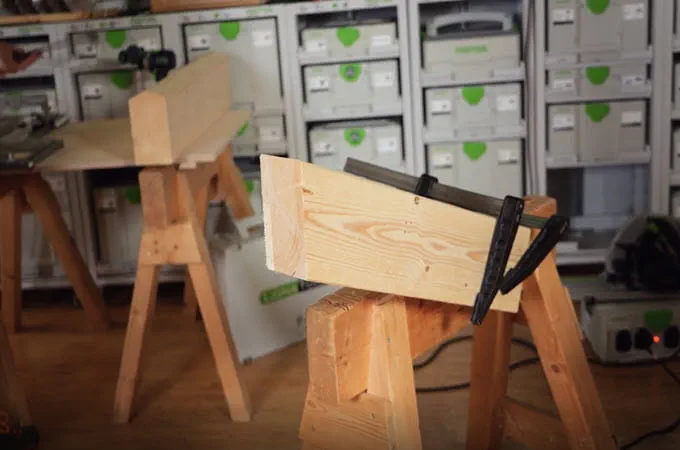

Mocowanie krokwi
Krokwie zabezpiecza się przed przesuwaniem za pomocą zacisków śrubowych.
-
Ustawianie szablonu frezowania dla czopa
Na szablonie trzeba dostosować ramiona ogranicznika do nachylenia dachu i długości czopów. Najpierw więc mierzy się kąt bezpośrednio na krokwi i go ustala.
-

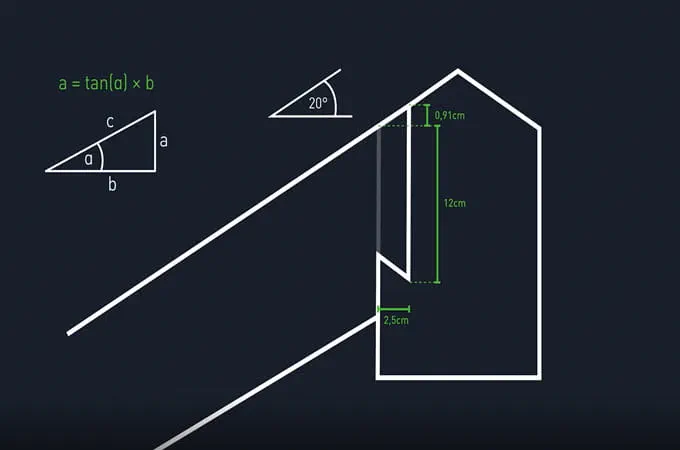

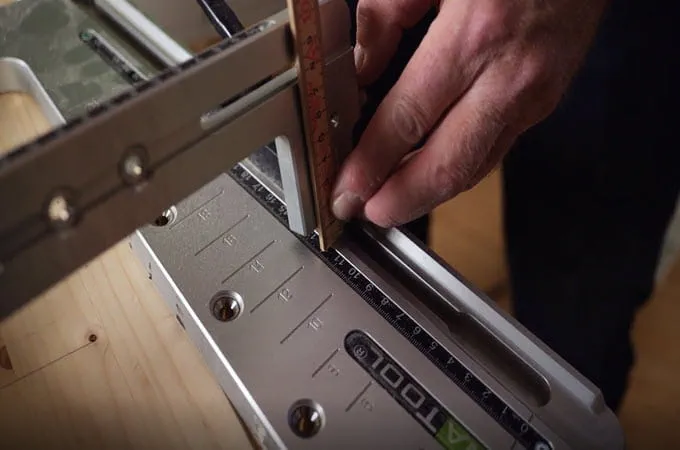

Ustaw długość czopa na szablonie
W naszym przykładzie długość czopu wynosiła 12 cm plus różnica wymiarowa wynosząca 9,1 mm. Różnicę wymiarową oblicza się za pomocą funkcji tangens. Zależy ona od długości czopu i nachylenia dachu.
-

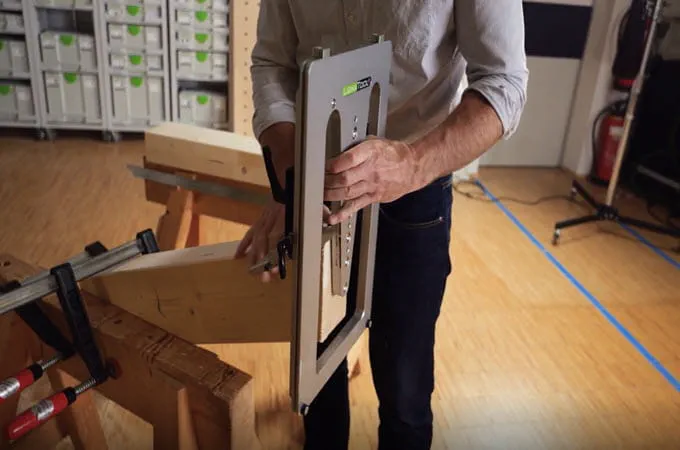

Zamontuj szablon do wycinania czopów na krokwiach

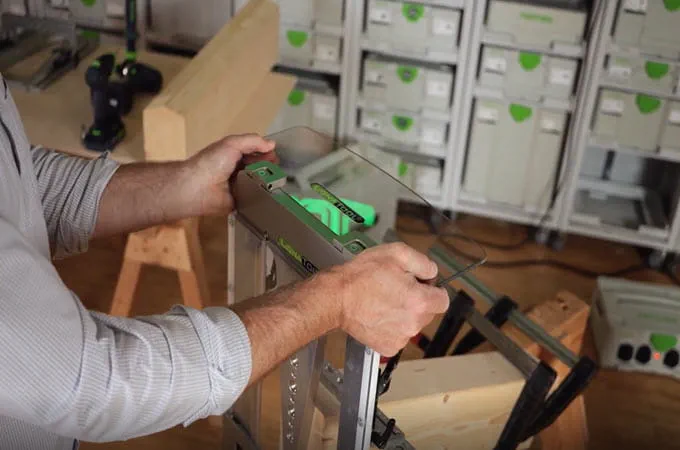

Szablon można teraz zamontować na krokwiach. Szablon mocuje się do obrabianego elementu za pomocą śrub. Dodatkowo montuje się prowadnice i osłony zabezpieczające przed wiórami.
-

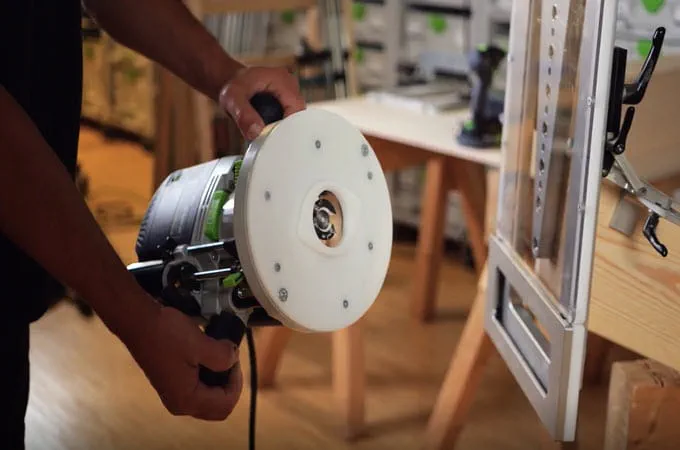

Wyposaż frezarkę górnowrzecionową w płytkę prowadzącą i frez
Frezarka górnowrzecionowa OF 2200 jest wyposażona w płytę podstawową i frez.
-

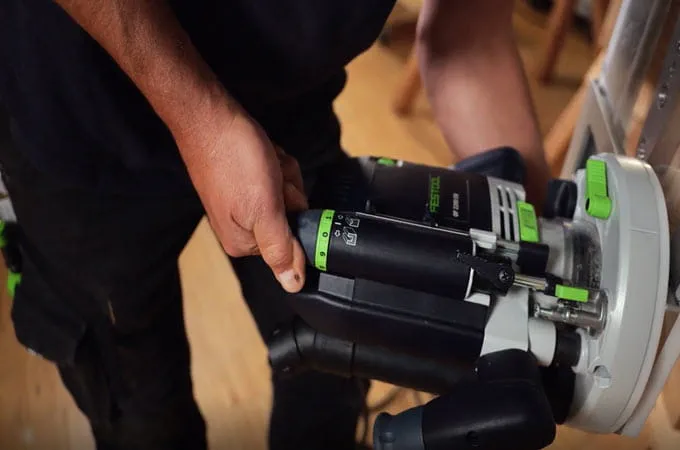

Ustawianie głębokości frezowania
Frezarkę górnowrzecionową mocuje się do szablonu, a potem ustawia głębokość frezowania. W naszym przykładzie głębokość frezowania ustawia się na 25 mm. Szczególnie przydatna jest regulacja precyzyjna, którą można ustawić z dokładnością do jednej dziesiątej milimetra.
Sposób postępowania
-

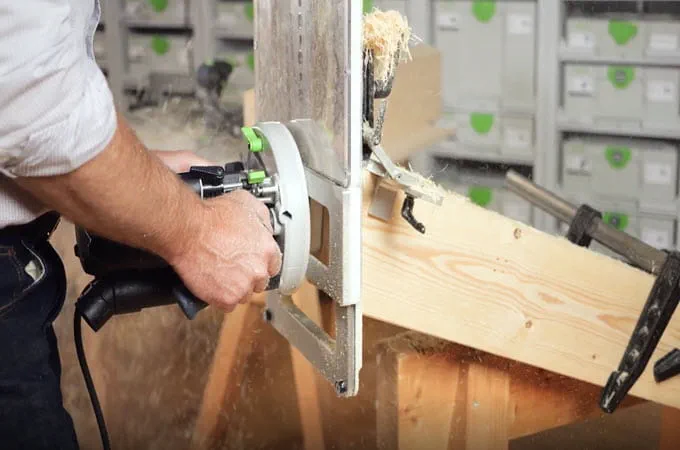

Wykonaj przejście frezowania (czop)
Teraz można przystąpić do pierwszego frezowania. Zawsze warto wykonać frezowanie próbne obu elementów, a potem sprawdzić, czy pasują do siebie.
-

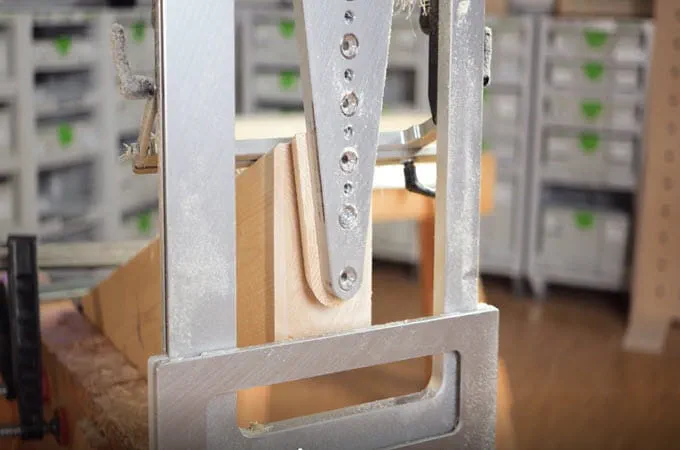

Gotowe frezowanie czopa
Najpierw frezuje się na obrzeżach, żeby uniknąć wyrw, a potem frezuje się wewnętrzną część.
-

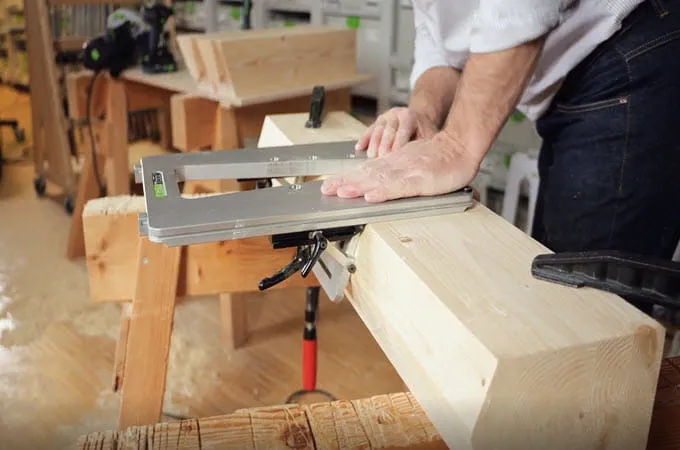

Ustawianie szablonu otworu na czop
Szablon ustawia się zgodnie z nachyleniem dachu, przykładając ograniczniki do skosu i odpowiednio je mocując.
-
Regulacja długości czopa
Po ustawieniu nachylenia dachu (tutaj 20°) można ustawić długość czopu (tutaj 12 cm).
-

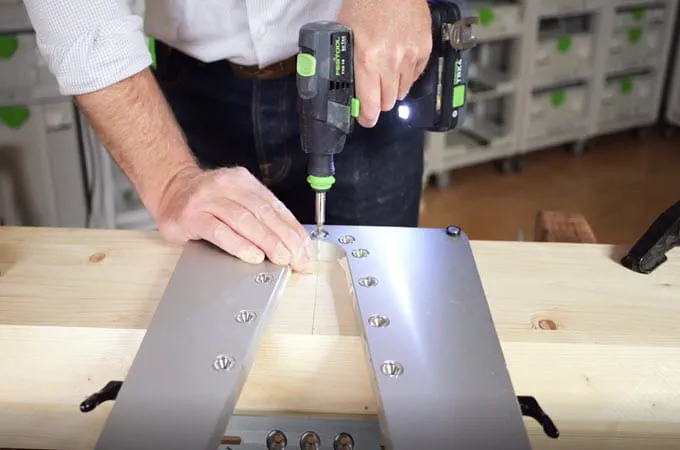

Przymocuj szablon do płatwi
Szablon przykłada się do oznaczenia osi i mocuje za pomocą śruby zabezpieczającej.
-

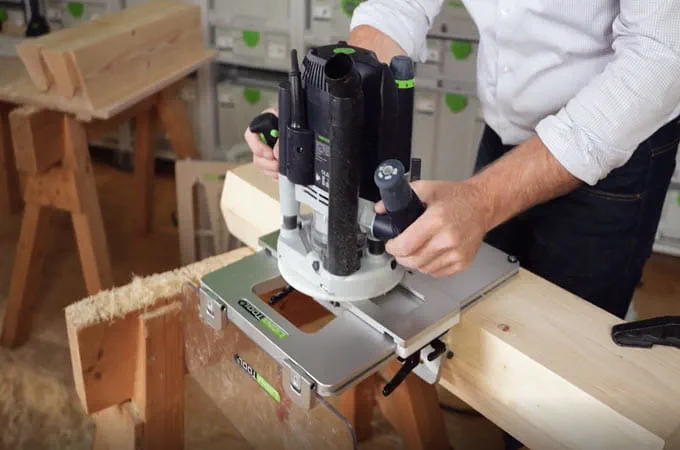

Wykonaj frezowanie (otwór na czop)
Po zamontowaniu prowadnicy i deflektora wiórów można zamontować frezarkę na prowadnicy. Teraz wykonuje się frezowanie. Głębokość frezowania pozostaje niezmienna.
-

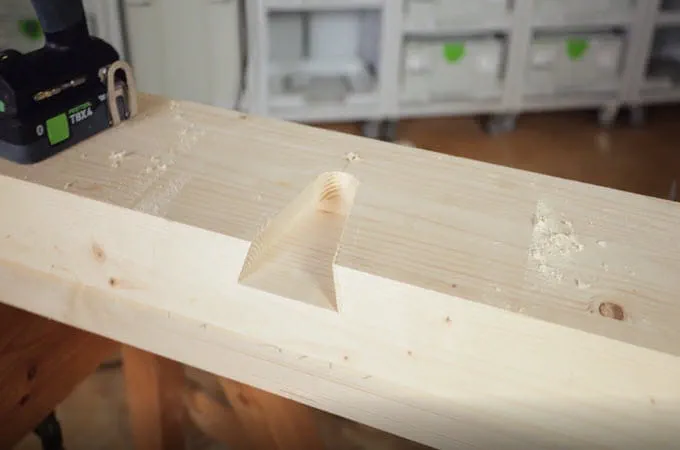

Gotowe frezowanie otworu na czop
Frezowanie odbywa się zgodnie z ruchem wskazówek zegara. Żeby uniknąć wyrw, najpierw frezuj krótko po prawej stronie, a potem przejdź na „właściwą” stronę. Tutaj też obowiązuje zasada: najlepiej najpierw zrobić frezowanie próbne.
-

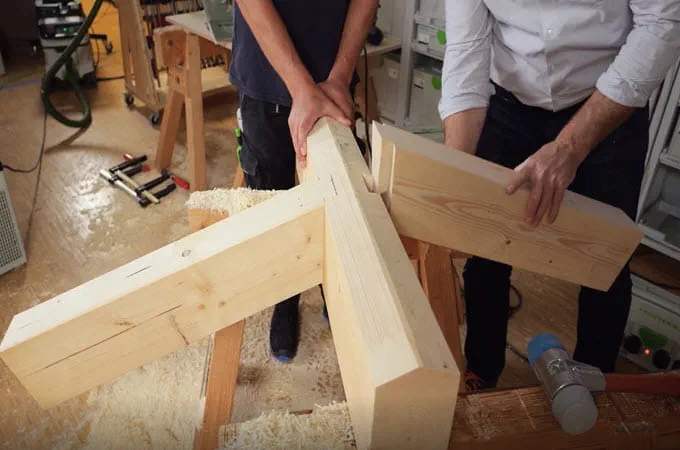

Mocowanie krokwi do łaty kalenicowej
Po wykonaniu próbnego frezowania czopu i otworu czopowego można wykonać wszystkie frezowania, a następnie złożyć elementy. Krokiew wystarczy po prostu zawiesić na czopie typu „jaskółczy ogon” w otworze czopowym i dopasować ją ciężkim gumowym młotkiem.
-

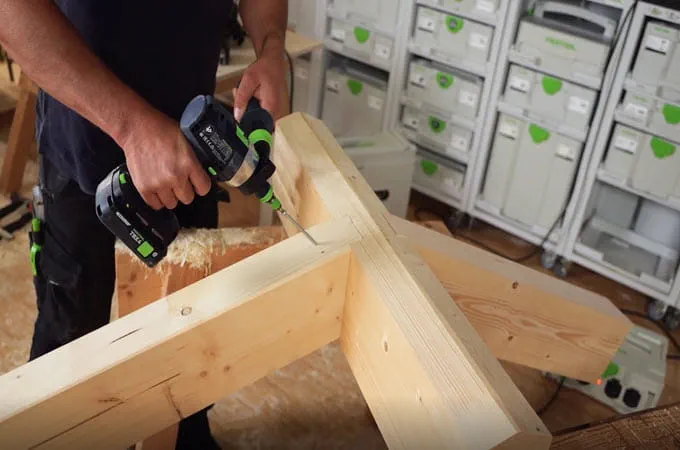

Zabezpiecz połączenie przed wyjęciem
Za pomocą śruby zabezpieczającej wkręconej pod skosem zabezpieczamy krokwie przed ewentualnym wysunięciem się i połączenie jest gotowe.
-

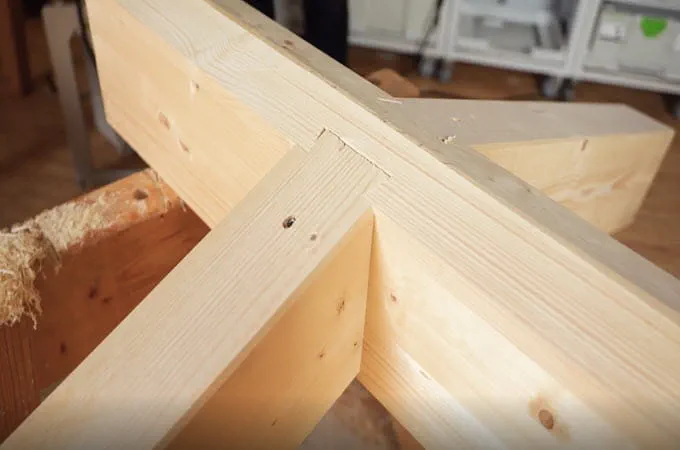

Gotowe połączenie
Gotowe połączenie typu „jaskółczy ogon” to bardzo wytrzymałe połączenie, które pozwala na szybki montaż. Poza tym prawie w ogóle nie wymaga metalowych elementów łączących. A co najlepsze, również bardzo dobrze wygląda.
