Frezowanie zamków wielopunktowych
Opis

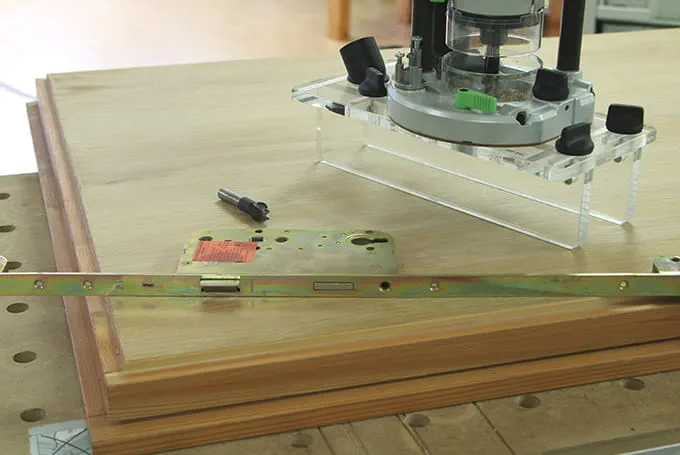

Szablon pomocniczy OF-FH umożliwia frezowanie rowków wpustowych na stronie drzwi z wręgiem, do którego nie jest konieczna frezarka stacjonarna. Szablon pomocniczy ułatwia obróbkę krawędzi, szczególnie podczas frezowania rowków i podłużnych otworów pod okucia zabezpieczające, rygle krawędziowe itp.
W tym przykładzie zastosowania pokazujemy, jak łatwa jest praca z szablonem pomocniczym i jak szybko można wykonać nawet trudne prace.
Maszyny/wyposażenie
Alternatywne maszyny
Przygotowanie/ustawianie
-

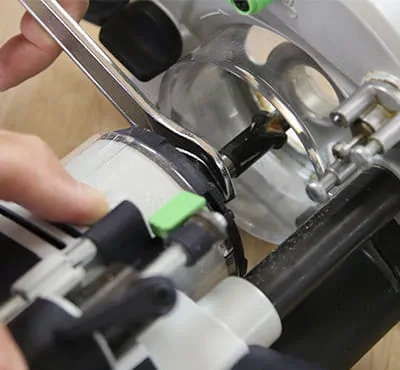

Ustawić szablon pomocniczy wraz z wybraną frezarką górnowrzecionową w następujący sposób:
Najpierw umieścić odpowiedni frez (frez do stopni) we frezarce górnowrzecionowej. Frez do stopni umożliwia frezowanie rowków na dwóch poziomach za jednym razem. Górny rowek to tunel, a dolny jest przeznaczony na elementy mechaniczne zamka.
-

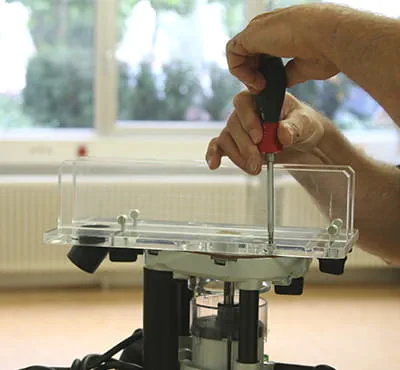

Zamocować szablon pomocniczy na frezarce górnowrzecionowej. W tym celu do zalecanej frezarki górnowrzecionowej dołączone są dwie śruby. Do centrowania szablonu pomocniczego na frezarce konieczny jest pierścień kopiujący 30 mm (wchodzący w zakres dostawy frezarki górnowrzecionowej).
-
W następnym kroku należy ustawić szablon pomocniczy.
Należy zwrócić uwagę na to, żeby ustawienie obu prowadnic bocznych szablonu pomocniczego dokładnie odpowiadało grubości drzwi.
Ustawić drzwi tak aby wręg krawędzi zamka skierowany był ku górze.
Następnie zamocować drzwi na stole wielofunkcyjnym MFT za pomocą ścisków śrubowych.

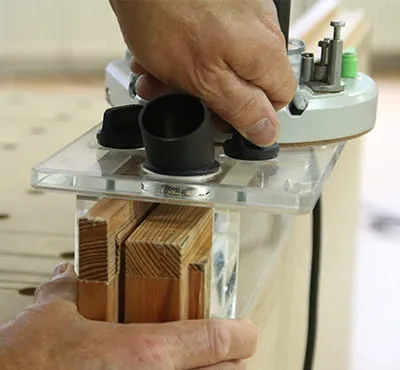

Umieścić frezarkę z szablonem pomocniczym na wręgu drzwi i ustawić na odpowiedni wymiar (głębokość tunelu).
Następnie podłączyć wąż ssący D 36 do frezarki.
Procedura
-
Podczas frezowania ważne są następujące punkty:
Należy prowadzić frezowanie w kierunku przeciwbieżnym. Oznacza to, że przesuwanie się frezarki do przodu odbywa się w kierunku przeciwnym do kierunku obracania się frezu.
Podczas frezowania frezarka górnowrzecionowa i szablon pomocniczy powinny być trzymane stabilnie i prowadzone równomiernie.
Następnie we wręgu drzwi można zamontować zamek wielopunktowy.
-
Wskazówka:

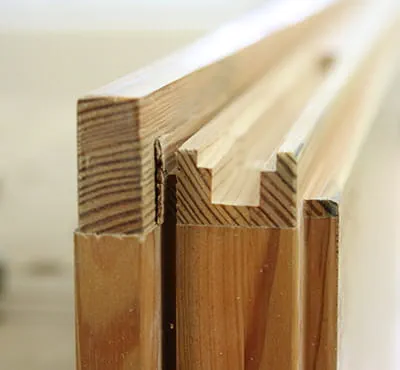

Przed przystąpieniem do frezowanie profilu do mocowania przy użyciu odpowiedniego frezu do stopni można wyfrezować miejsce na puszkę zamka przy użyciu frezu do wpustów.
-
