Frezowanie wpustów pod automatyczne uszczelniacze drzwi
Opis

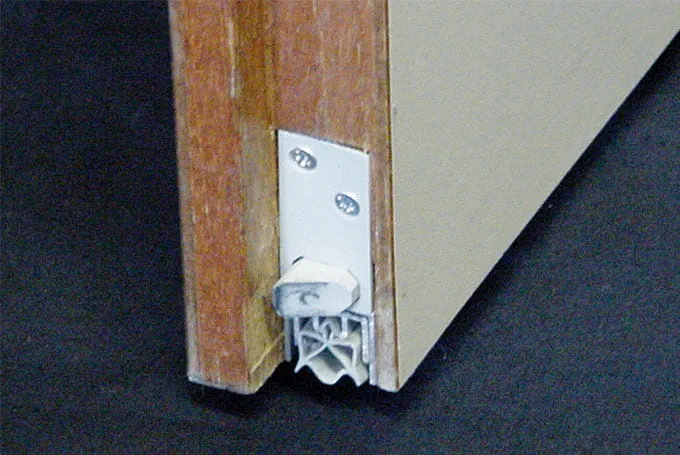

Automatyczne uszczelniacze drzwi często znajdują zastosowanie w przypadku drzwi wejściowych do mieszkań, w budynkach administracyjnych i biurowych oraz szkołach itp. Ich zaletą jest to, że opuszczają się przy zamykaniu drzwi i dociskają profil gumowy do podłogi. Podczas otwierania drzwi profil gumowy podnosi się i dzięki temu nie jest ciągnięty po podłodze.
Szablon pomocniczy do frezowania umożliwia wyfrezowanie odpowiedniego rowka na spodniej stronie drzwi. Dzięki temu można zrezygnować ze stosowania stacjonarnej frezarki.
W tym przykładzie zastosowania opisujemy, jak łatwa i szybka jest praca z szablonem pomocniczym do frezowania.
Maszyny/wyposażenie
Alternatywne maszyny
Przygotowanie/ustawianie
-
Szablon pomocniczy do frezowania w połączeniu z wybraną frezarką górnowrzecionową ustawia się w następujący sposób:
Umieścić odpowiedni frez we frezarce górnowrzecionowej. Wymagana szerokość rowka może się różnić w zależności od produktu.

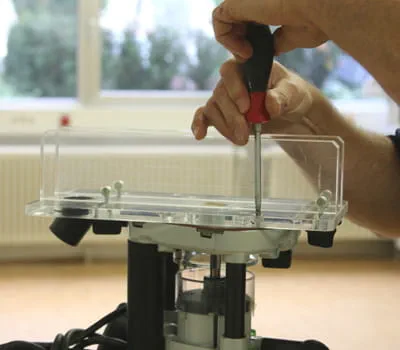

Następnie zamocować szablon pomocniczy na frezarce. Używa się do tego dwóch śrub, dostarczanych wraz z frezarką. Centrowanie szablonu pomocniczego na frezarce ułatwia pierścień kopiujący 30 mm. (wchodzi on w zakres dostawy frezarki).
-
Podczas wymierzania automatycznego uszczelniacza należy określić odległości obudowy od powierzchni drzwi. Rowek na uszczelkę powinien być wyfrezowany w obszarze wręgu.
-

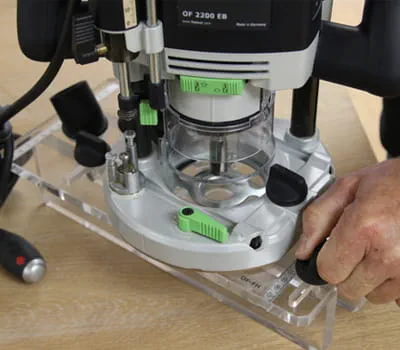

Następnie zmierzone odległości należy przenieść na skalę szablonu pomocniczego.
Odstęp całkowity między ramionami szablonu musi dokładnie odpowiadać grubości drzwi, tak aby można było swobodnie prowadzić frezarkę.
-
W kolejnym kroku należy umieścić drzwi na stabilnej powierzchni i w razie potrzeby zamocować je za pomocą ścisków śrubowych, aby zapobiec ich przesuwaniu.
Ustawić frezarkę wraz z szablonem pomocniczym na drzwiach.

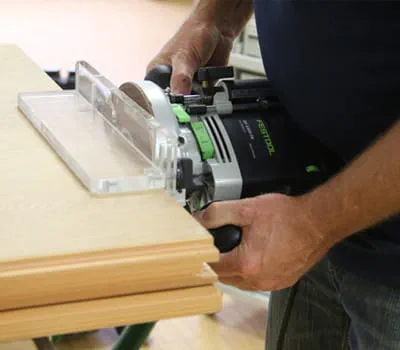

Następnie wybrać żądaną głębokość frezowania. Może się ona różnić w zależności od produktu.
Podłączyć wąż ssący 36 mm do frezarki.
Procedura
-
Podczas frezowania należy uwzględnić co następuje:
Jeśli chodzi o głębokość, całego frezowania w żadnym razie nie wolno przeprowadzać w jednym kroku. Zaleca się pracę przy użyciu OF 1400 w przejściach po 10 mm. W przypadku OF 2200 można pracować w krokach co 15 mm. Głębokość frezowania każdego przejścia w dużej mierze zależy od materiału. W przypadku masywnych, dębowych drzwi, głębokość frezowania nie powinna być tak duża jak dla prostych drzwi wewnętrznych, których warstwa wewnętrzna zwykle wykonana jest z miękkiego drewna. Frezowanie powtarza się odpowiednią ilość razy.

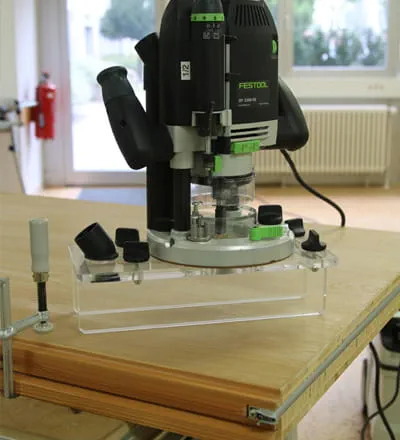

Zawsze należy frezować w kierunku przeciwbieżnym. Oznacza to, że przesuwanie się frezarki do przodu odbywa się w kierunku przeciwnym do kierunku obrotu frezu.
Podczas frezowania należy stabilnie trzymać frezarkę i szablon pomocniczy oraz przesuwać je płynnie do przodu.
-

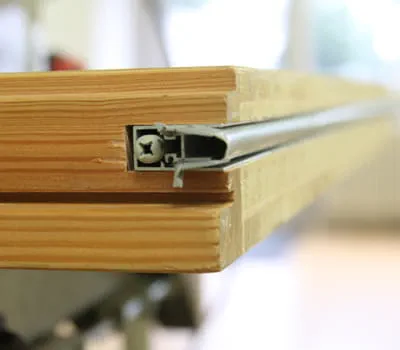

W ostatnim kroku uszczelnienie (np. Schallex, Kältefeind, Planet) wkręca się w rowek.
Wskazówka: Wpusty na zawiasy należy frezować 2-3 mm głębiej, tak aby pozostał zapas, w razie gdyby drzwi musiały zostać skrócone.
-
