Frezowanie schodów o stopniach różnej szerokości

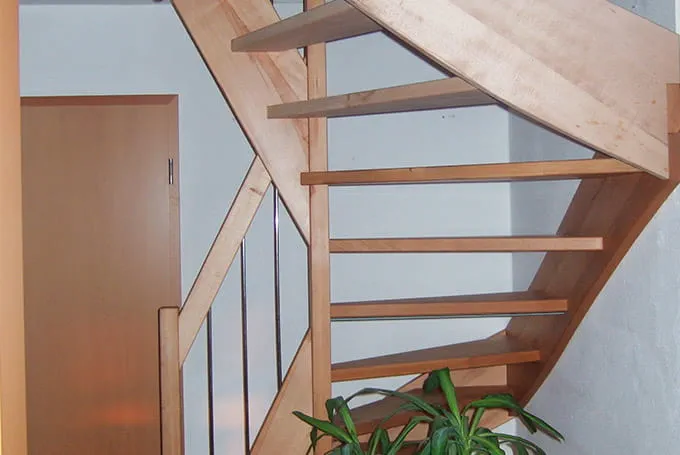

Spiralne schody wyglądają pięknie, pozwalają oszczędzić miejsce, nadają luksusowy charakter, jednak trudno się je wykonuje, gdyż każdy stopień posiada inne wymiary. Aby wykonać frezowanie takich schodów potrzebne jest dobre przygotowanie i mocna frezarka górnowrzecionowa.
Opis
Tworzenie spiralnych schodów nie jest prostą sprawą.
Każdy stopień ma inną szerokość, głębokość i kształt. W tym przykładzie zastosowania pokazano, jak można szybko, pewnie i dokładnie frezować stopnie schodów o różnej szerokości, przy wykorzystaniu szablonu do frezowania MFS.
Każdy stopień ma inną szerokość, głębokość i kształt. W tym przykładzie zastosowania pokazano, jak można szybko, pewnie i dokładnie frezować stopnie schodów o różnej szerokości, przy wykorzystaniu szablonu do frezowania MFS.
Maszyny/wyposażenie
W tym przykładzie zastosowania wykorzystano następujące maszyny i wyposażenie:
Alternatywne maszyny
Można również użyć następujących maszyn/wyposażenia:
Przygotowanie/ustawianie
-

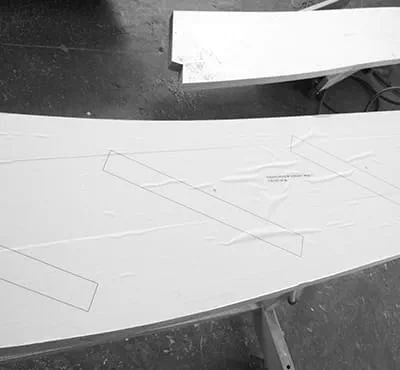

Przy wykonywaniu tak trudnych konstrukcji niezwykle ważne jest dobre przygotowanie. Dla tego też przy tworzeniu spiralnych schodów wykorzystywano papierowy szablon, który przyklejało się do policzków schodów. Przy użyciu szablonu wycinano zewnętrzny obrys schodów, a następnie frezowano stopnie "na rysę".
-

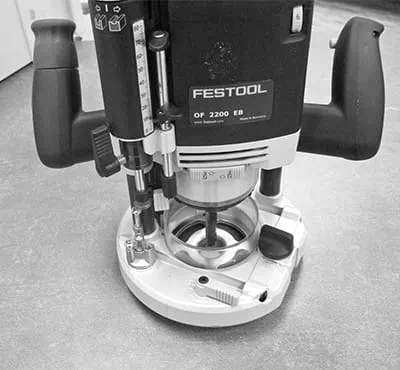

Do tej pracy konieczna jest frezarka górnowrzecionowa o dużej mocy, dlatego też do frezowania schodów wybierano duże frezarki górnowrzecionowe.
Na frezarkę nakłada się pierścień kopiujący Ø 30 mm i frez do wpustów Ø 12 mm.
Procedura
-

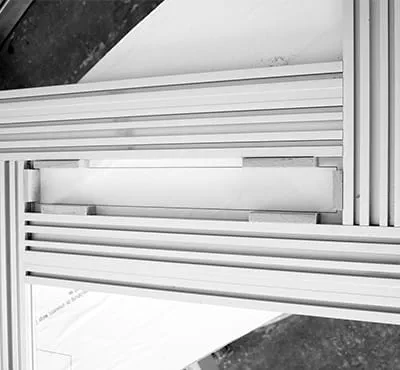

Do prawidłowego i szybkiego ustawiania szablonu MFS wykorzystuje się elementy dystansowe z drewna.
Elementy dystansowe odpowiadają odstępowi między szablonem frezowania a faktycznym miejscem frezowania i muszą być odpowiednio grube. Na przykład, jeśli używa się pierścienia kopiującego 30 mm i frezu do wpustów 12 mm, grubość elementu dystansowego oblicza się w następujący sposób.
(Ø pierścienia kopiującego 30mm – Ø frezu 12 mm): 2 = 9 mm. Elementy dystansowe muszą w tym przypadku mieć grubość 9 mm.
-

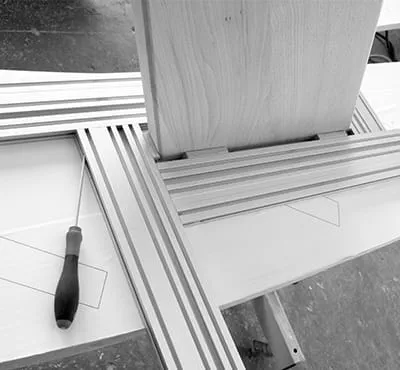

Elementy dystansowe umieszcza się między stopniem schodów a szablonem do frezowania, . dwa z przodu i 4 na szerokości stopnia. Następnie odkręca się boczne śruby szablonu, nasuwa go na drewniany stopień i blokuje.
Teraz stopień jest odwzorowany 1:1 w szablonie.
Stopień wyjmuje się z szablonu, a szablon mocuje na papierowym oznaczeniu na policzkach schodów.
Elementy dystansowe służą do szybkiego ustawiania szablonu do frezowania, a po jego zamocowaniu i zablokowaniu muszą zostać usunięte.
-

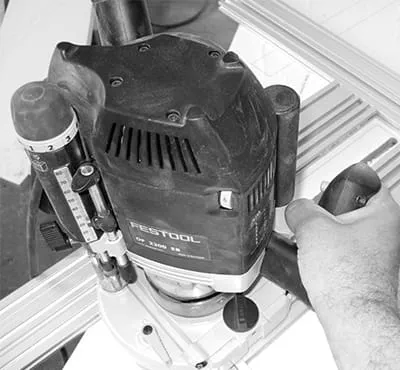

Teraz należy ustalić głębokość frezowania. W tym celu maszynę ustawia się na szablonie, frez opuszcza na powierzchnię policzka i można ustawić głębokość frezowania przy pomocy ogranicznika głębokości frezarki górnowrzecionowej.

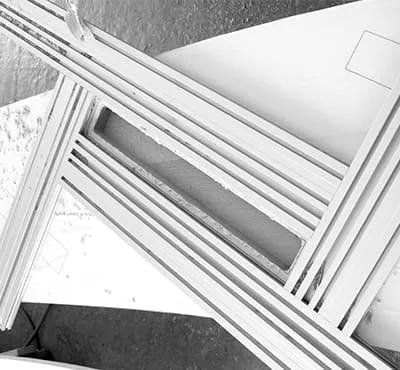

Po ustawieniu wszystkich elementów można przystąpić do frezowania stopni.
W przypadku twardego drewna może być konieczne frezowanie stopni w dwóch krokach roboczych/ przy różnej głębokości frezowania.
-

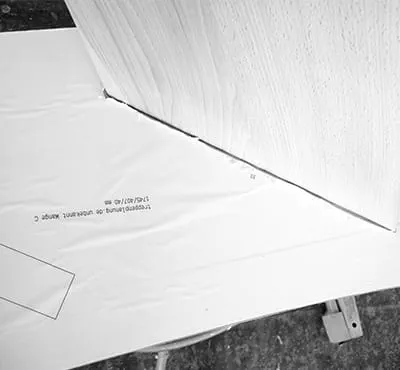

Według tej samej zasady mierzy się wszystkie stopnie i frezuje odpowiednie miejsca w policzkach.
-
Każdy stopień pasuje idealnie! Przy wykorzystaniu tego sposobu frezowanie schodów jest proste.
-
