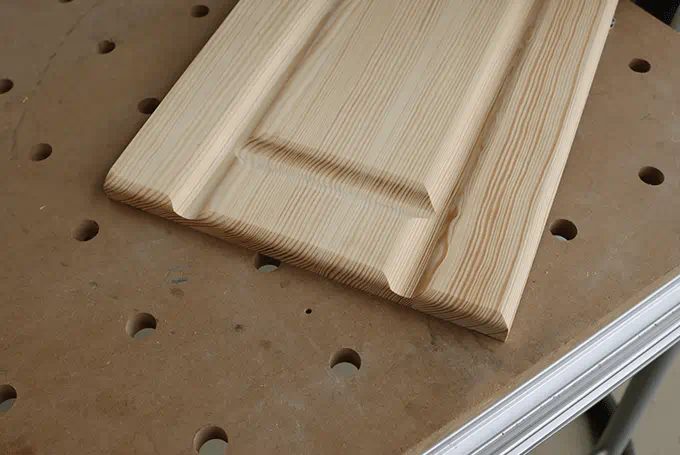

Frezowanie ozdobnych rowków, aby nadać frontom meblowym wygląd ramy
Opis
Podczas produkcji frontów meblowych o wyglądzie ramy należy rozróżnić trzy etapy robocze. W pierwszym etapie wykonywane są frezowania w kierunku pionowym, natomiast w drugim etapie w kierunku poziomym. W trzecim etapie zaokrąglane są krawędzie zewnętrzne
Jeśli wykonywane są tylko frezowania pionowe, drugi etap oczywiście nie występuje.
Maszyny/wyposażenie
Alternatywne maszyny
Przygotowanie/ustawianie
-

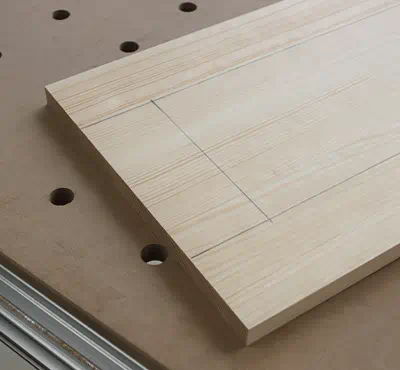

Przed frezowaniem frontów z efektem ramy należy przygotować co następuje: Dla wszystkich frezowań należy zaznaczyć linię środkową frezowania oraz ich ograniczenie.
-
Następnie należy ustawić frezarkę górnowrzecionową. Należy przy tym postępować następująco:
Umieścić frez profilowy bez pierścienia oporowego we frezarce. Trzpień freza powinien zostać wsunięty do uchwytu mocującego na zaznaczoną głębokość w celu zapewnienia odpowiedniego mocowania.
Zamontować adapter prowadnicy na frezarce górnowrzecionowej, aby mógł on być prowadzony na szynie prowadzącej.

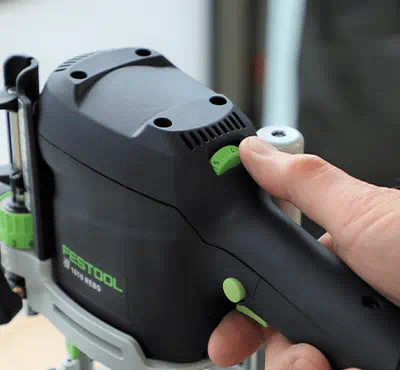

Umieścić frezarkę górnowrzecionową na szynie prowadzącej.Ustawić stopień prędkości obrotowej odpowiednio do gatunku drewna, rodzaju i średnicy frezu (wartości można sprawdzić w odpowiedniej tabeli w instrukcji obsługi).
-
Zamontować przeznaczony do frezowania element na stole wielofunkcyjnym za pomocą elementów mocujących lub ścisków w taki sposób, aby najpierw można było przeprowadzić obróbkę linii pionowych. Odstęp x zaznaczonej linii od krawędzi szyny prowadzącej zależy od średnicy frezu i jest obliczany w następujący sposób:
x = średnica frezu w mm / 2 + 2 mm
Dla frezów profilowych 42 mm daje to odstęp 23 mm.
-

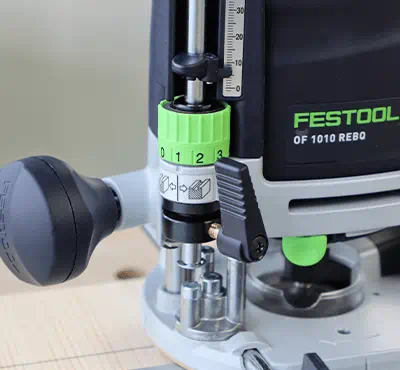

Ustawić głębokość frezowania dla frezu profilowego rzędu 8 mm. Sposób ustawiania głębokości frezowania nie został tu przedstawiony szczegółowo. Został on opisany w instrukcji obsługi.

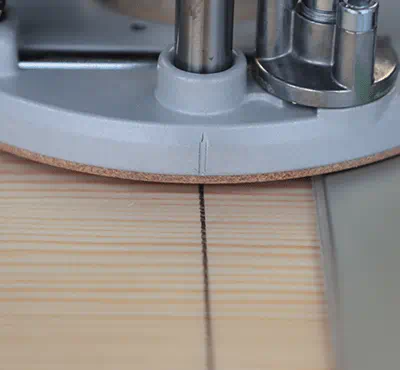

Ustawić odstęp frezarki w stosunku do szyny. Należy się w tym celu posłużyć narysowaną linią oraz wcięciami w stole frezarskim, dokładnie wskazującymi środek frezu.
-

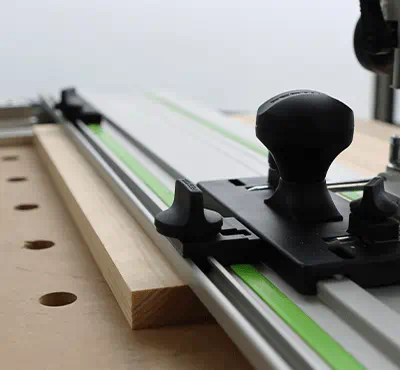

Umieścić frezarkę na pierwszej linii ograniczającej frezowanie i ustawić w tym miejscu ogranicznik prowadnicy. Przesunąć maszynę do końca linii frezowania i umieścić w tym punkcie drugi ogranicznik prowadnicy. Za pomocą narysowanych wcześniej linii ograniczających oraz wskaźnika milimetrowego na elemencie podpierającym można wykonać to ustawienie bardzo dokładnie.
W przypadku frezowania pionowego z ogranicznika prowadnicy można zrezygnować.
Procedura
-
Podczas frezowania należy postępować w następujący sposób:
Umieścić frezarkę górnowrzecionową w prawidłowy sposób na szynie.
Włączyć frezarkę i zagłębić frez w elemencie obrabianym. Należy stale zwracać uwagę na to, aby frez, podczas włączania frezarki, nie dotykał elementu obrabianego, aby możliwy był swobodny rozruch frezarki.
Przesuwać frezarkę wzdłuż szyny, zwracając uwagę na to, aby nie odbywało się to zbyt wolno, w przeciwnym razie frez przypali materiał.
Na końcu frezowania frezarkę należy wysunąć z elementu i wtedy wyłączyć.
Frezarkę można zdjąć z szyny dopiero po całkowitym zatrzymaniu.
-

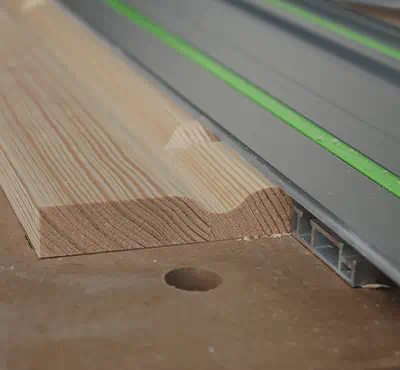

Jeśli frezowania pionowe przechodzą przez całą długość elementu, można zrezygnować z zastosowania ograniczników prowadnicy. Zagłębić po prostu pracujący frez w elemencie, a na koniec frezowania wyprowadzić go z elementu obrabianego. W pozostałych przypadkach frezowania pionowego obowiązuje taki sam sposób postępowania, jak w przypadku frezowania poziomego.
-

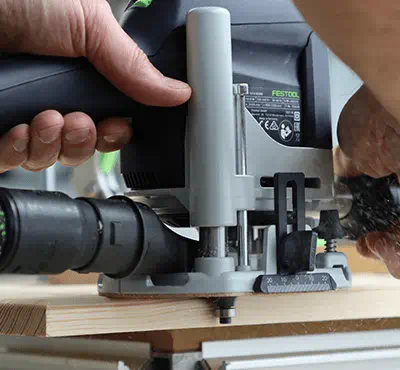

Do trzeciego etapu roboczego, zaokrąglania krawędzi zewnętrznych elementu obrabianego, we frezarce górnowrzecionowej należy zamocować frez do zaokrągleń z pierścieniem oporowym.
W tym etapie element drewniany jest mocowany na stole wielofunkcyjnym w taki sposób, aby dostępne były dwie krawędzie.
-
W celu zaokrąglenia krawędzi zewnętrznych elementu obrabianego należy najpierw poddać obróbce krawędzie czołowe drewna. W następnej kolejności należy obrobić boki wzdłużne.
-
