Frezowanie otworów uchwytowych w drewnianych skrzyniach
Opis

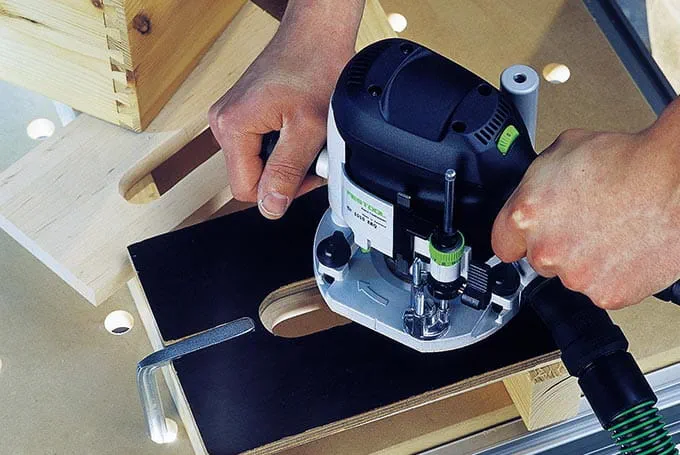

Uchwyty skrzyń lub mebli są niezbędne do transportu skrzyń drewnianych i do otwierania szuflad w meblach. W przypadku skrzyń otwory uchwytowe są frezowane w przedniej lub tylnej ściance, bądź w obu ściankach bocznych, natomiast w szufladach mebli tylko w ściance przedniej. Chyba, że szuflada ma się wysuwać na dwie strony. Proces frezowania został przedstawiony w poniższym przykładzie zastosowania na skrzyniach transportowych, które można ustawiać jedna na drugiej.
Zasadniczo otwór uchwytowy należy wykonać przed sklejeniem szuflady lub skrzyni, ponieważ po sklejeniu wymaga to dużo więcej wysiłku. Możliwości mocowania sklejonej skrzyni są znacznie bardziej ograniczone niż w przypadku pojedynczego elementu.
Potrzebujesz następujących materiałów:
Sklejka do wykonania szablonu
Maszyny/wyposażenie
Alternatywne maszyny/wyposażenie
Przygotowanie/ustawianie
-
Specjalny frez do wpustów uchwytowych jest tak skonstruowany, aby można było go zagłębić bezpośrednio w obrabiany element, bez konieczności uprzedniego frezowania rowka, jak w przypadku innych frezów do uchwytów.

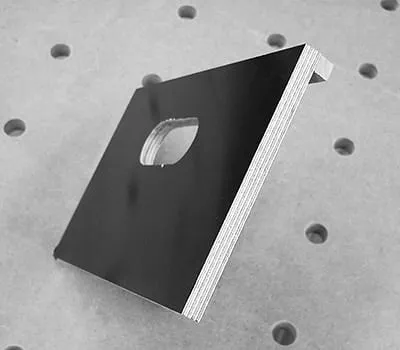

Do pracy z frezem konieczne jest jednak użycie szablonu. Wykonywanie wpustów przeprowadza się w następujący sposób:- Szablon należy wykonać z najwyższą starannością, ponieważ wszelkie ewentualne niedociągnięcia będą widoczne w gotowych elementach, a ich poprawianie wymaga dużego nakładu pracy. Poza tym dokładnie wykonany szablon można wykorzystać później do innych elementów.
- Grubość materiału do wykonania szablonu powinna wynosić co najmniej 10 mm dla frontów szuflad o grubości od 15 do 19 mm. Szczególnie odpowiednie do tego celu są sklejki, ponieważ są one szczególnie mocne i wytrzymałe, a także posiadają wyjątkowo gładką powierzchnię, po której pokrycie stołu frezarskiego może się płynnie przesuwać.
- Aby zapewnić późniejszą możliwość zamocowania szablonu, jego wymiary muszą wynosić co najmniej 20x30 cm.
- Szablon należy wykonać z najwyższą starannością, ponieważ wszelkie ewentualne niedociągnięcia będą widoczne w gotowych elementach, a ich poprawianie wymaga dużego nakładu pracy. Poza tym dokładnie wykonany szablon można wykorzystać później do innych elementów.
-

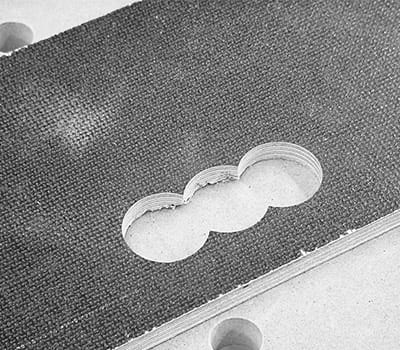

Wpust uchwytowy powinien posiadać wysokość co najmniej 35 mm i szerokość co najmniej 90 mm. Taki wymiar zapewnia wygodny chwyt ręki. Ponadto powinien on być umieszczony w odstępie 40 mm od górnej krawędzi skrzyni. Aby szablon dokładnie przylegał do krawędzi obrabianego przedmiotu, należy przykręcić listwę do górnej krawędzi i użyć jej jako ogranicznika.
-

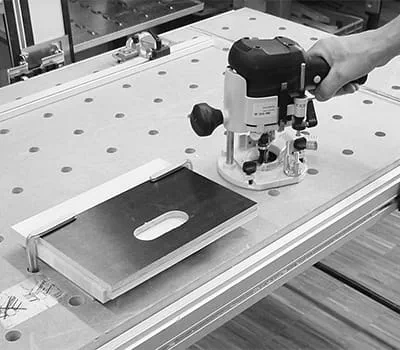

Przed frezowaniem ustaw frezarkę górnowrzecionową i stół wielofunkcyjny w następujący sposób:
-

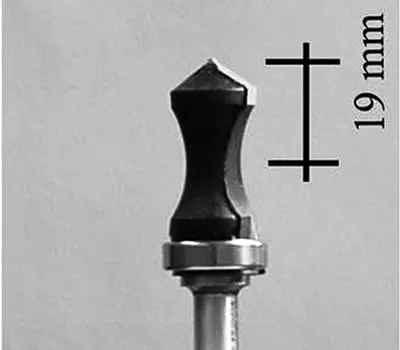

Ustaw żądaną głębokość frezowania. Zapewnij odstęp 19 mm między wierzchołkiem frezu a środkiem promienia. Wymiar ten jest istotny, ponieważ głębokość frezowania oblicza się w następujący sposób: Głębokość frezowania = 0,5 x grubość materiału w mm + 19 mm
Procedura
-
Podczas frezowania otworów uchwytowych postępuj w następujący sposób:
- Umieść frezarkę górnowrzecionową na zamontowanym elemencie i przesuń frez na środek otworu.
- Włącz frezarkę i zanurz frez w obrabiany przedmiot na ustawioną głębokość. Zablokuj frezarkę na tej głębokości.

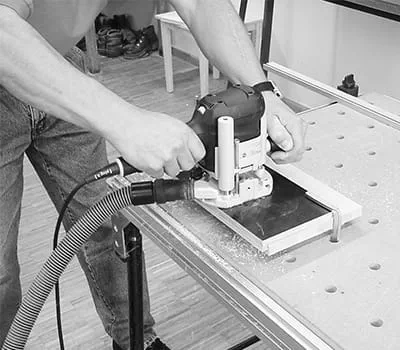

- Prowadź frezarkę zgodnie z szablonem i wykonaj otwór uchwytowy w elemencie obrabianym.
- Umieść frezarkę górnowrzecionową na zamontowanym elemencie i przesuń frez na środek otworu.
-

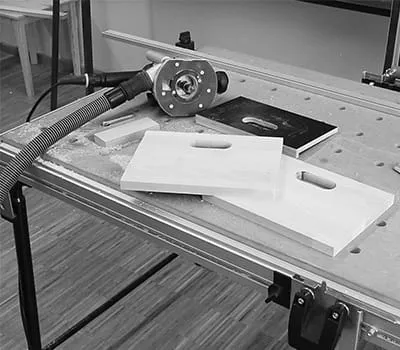

Po wykonaniu otworu uchwytowego wyłącz frezarkę. Dopiero wtedy, gdy frez całkowicie się zatrzyma, odblokuj przycisk ustalający i wysuń frezarkę z elementu obrabianego.
-
