Piaskownica dla dzieci

Piaskownica w stylu wikingów
piaskownica
Czy każdy z nas nie marzył o tym jako dziecko? Prawdziwy statek tylko dla nas do zabawy – niezależnie od tego, czy pozostanie we władaniu wikingów czy piratów, każdy mały poszukiwacz przygód będzie w pełni usatysfakcjonowany. Projekt ogrodowy, dzięki któremu cała rodzina może zrealizować swoje dziecięce fantazje. Koncepcja zrodziła się z chęci zbudowania nietypowej piaskownicy, która jest jednocześnie centralnym elementem łodzi. Wraz z rozwojem projektu pojawiało się coraz więcej pomysłów i sugestii. Ta przeznaczona do zabawy łódź może być modyfikowana zgodnie z indywidualnymi preferencjami. Na przykład żagiel, który służy również jako osłona przeciwsłoneczna, to kolejny element, który można uwzględnić. Albo pokrywa piaskownicy, która jest tak stabilna, że może służyć również jako pokład statku. Konstrukcja nośna i pokład wykonane są z wodoodpornej sklejki o grubości 18 mm (tzw. fornirowanej sklejki budowlanej). Głowa i ogon zostały wycięte z deski budowlanej lub murarskiej. Do wykonania poszycia i tarcz wykorzystano cieńszą (o grubości 6 i 8 mm) sklejkę wodoodporną. Wszystkie użyte śruby są ze stali szlachetnej. Malowanie zajmuje prawie tyle samo czasu, co budowa samej łodzi, ale to właśnie ono sprawia, że tego typu obiekty do zabawy mają niepowtarzalny charakter.

    Wymagane materiały

    • Pozycja 1*: 2 szt.; płyta górna przód i tył długość: 1180; szerokość: 739; grubość: 18; BFU
    • Pozycja 2: 2 szt.; płyta górna bok; 1000 x 150 x 18; BFU
    • Pozycja 3: 2 szt.; piaskownica przód i tył 966 x 248 x 18; BFU
    • Pozycja 4: 2 szt.; piaskownica bok 1050 x 248 x 18; BFU
    • Pozycja 5: 2 szt.; wsporniki boczne 300 x 230 x 18; BFU
    • Pozycja 6: 2 szt.; wspornik podstawy boczny 1086 x 107 x 18; BFU
    • Pozycja 7: 2 szt.; płyta podstawy przód i tył 750 x 296 x 18; BFU
    • Pozycja 8: 2 szt.; usztywnienie przód i tył; 550 x 230 x 18; BFU
    • Pozycja 9: 2 szt.; głowa i ogon; 230 x 100 x 18; BFU
    • Pozycja 10: 4 szt.; listwy mocujące poszycie; 300 x 35 x 30; świerk, sosna
    • Pozycja 11: 4 szt.; poszycie; ok. 1500 x 600 x 6; BFU
    • Pozycja 12: 20 szt.; tarcze okrągłe; D=250; grubość: 8; BFU
    • Pozycja 13: 1 szt.; głowa smoka; 1370 x 420 x 40; świerk, sosna
    • Pozycja 14: 1 szt.; ogon smoka; 1150 x 260 x 40; świerk, sosna
    • Pozycja 15: 4 szt.; wsporniki wzdłużne; 400 x 248 x 18; BFU
     Wszystkie dane w mm
    * Pozycja na szkicu

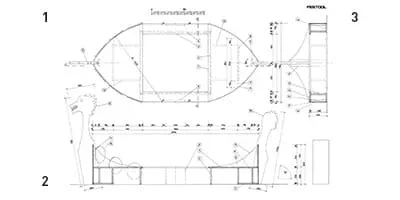

    Szkic projektu

    Piaskownica

    Szkic konstrukcyjny w skali 1:5

    1. Widok od góry
    2. Widok z boku
    3. Widok z przodu
    Pobierz projekt
    Maszyny
    Wyposażenie

    Dodatkowe narzędzie



    • dłuto dziobak
    • kątownik

    Procedura

    Wykonanie piaskownicy w stylu wikingów krok po kroku

    • Krok 1

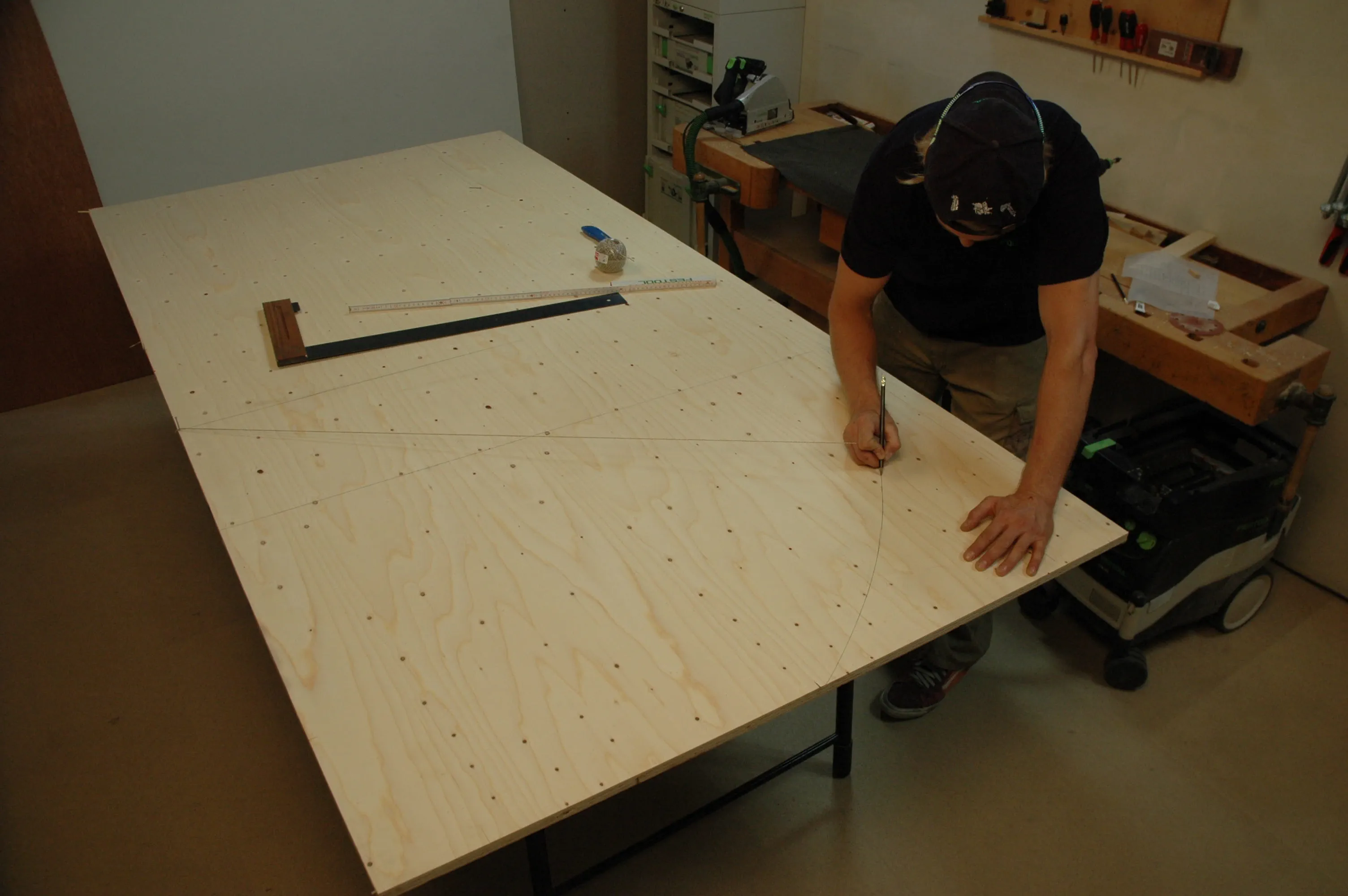

      Za pomocą sznurka, który służy jako cyrkiel, zaznaczyć na płycie górnej (poz. 1) dwie krzywizny zewnętrzne o podanym promieniu. Najpierw zaznaczyć na płycie szerokość płyty górnej. Następnie zaznaczyć punkt środkowy z przodu i narysować wycięcie na głowę i ogon.

      +

    • Krok nr 2

      Wbić gwóźdź w pierwszy punkt środkowy i przymocować do niego sznurek. Włożyć ołówek w pętelkę po drugiej stronie sznurka. Najpierw zaznaczyć oba zaokrąglenia płyty górnej, wyciąć je, a następnie przenieść kontur na drugą płytę górną i na płyty podstawy (poz. 6).

      +

    • Krok nr 3

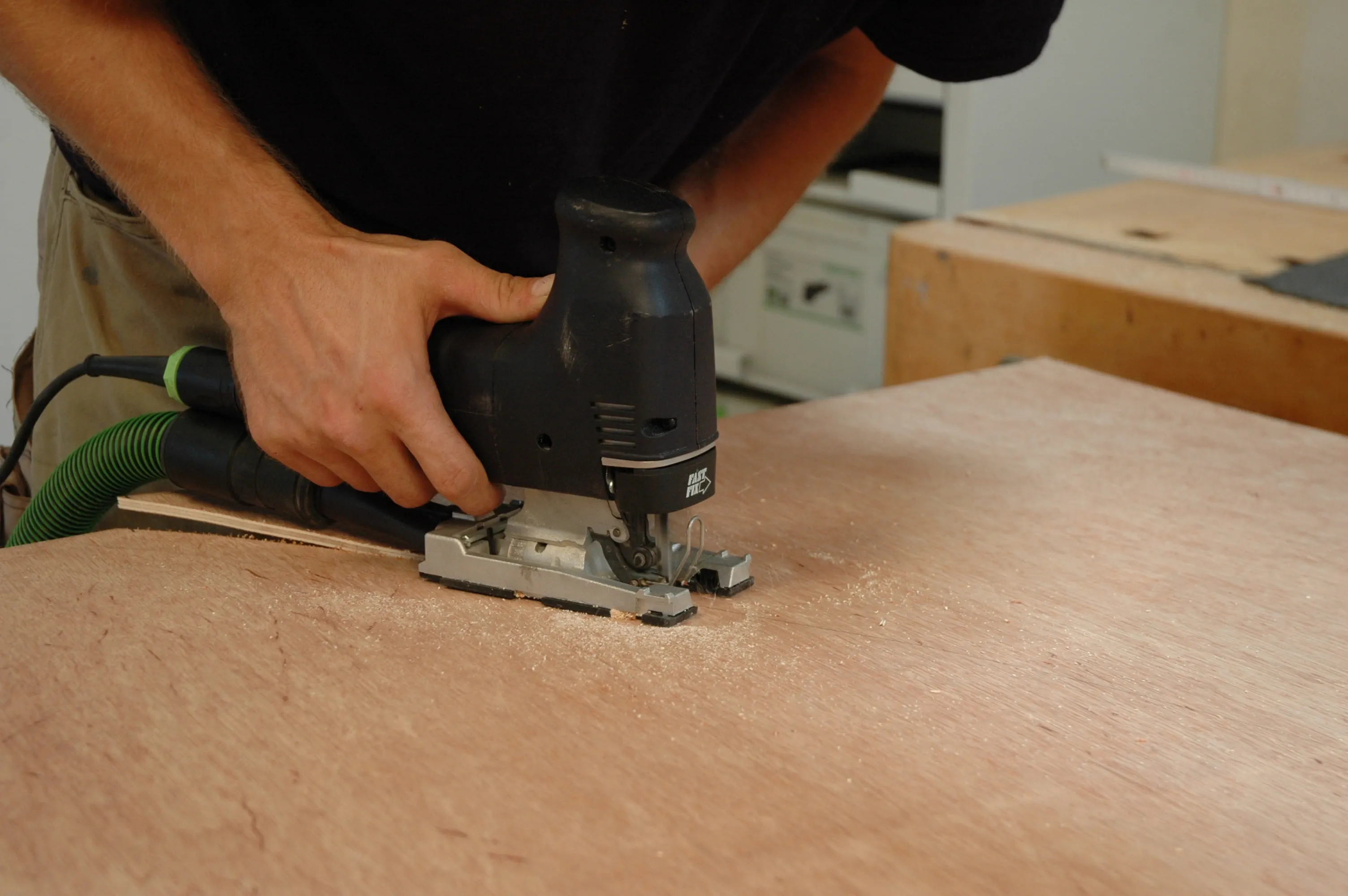

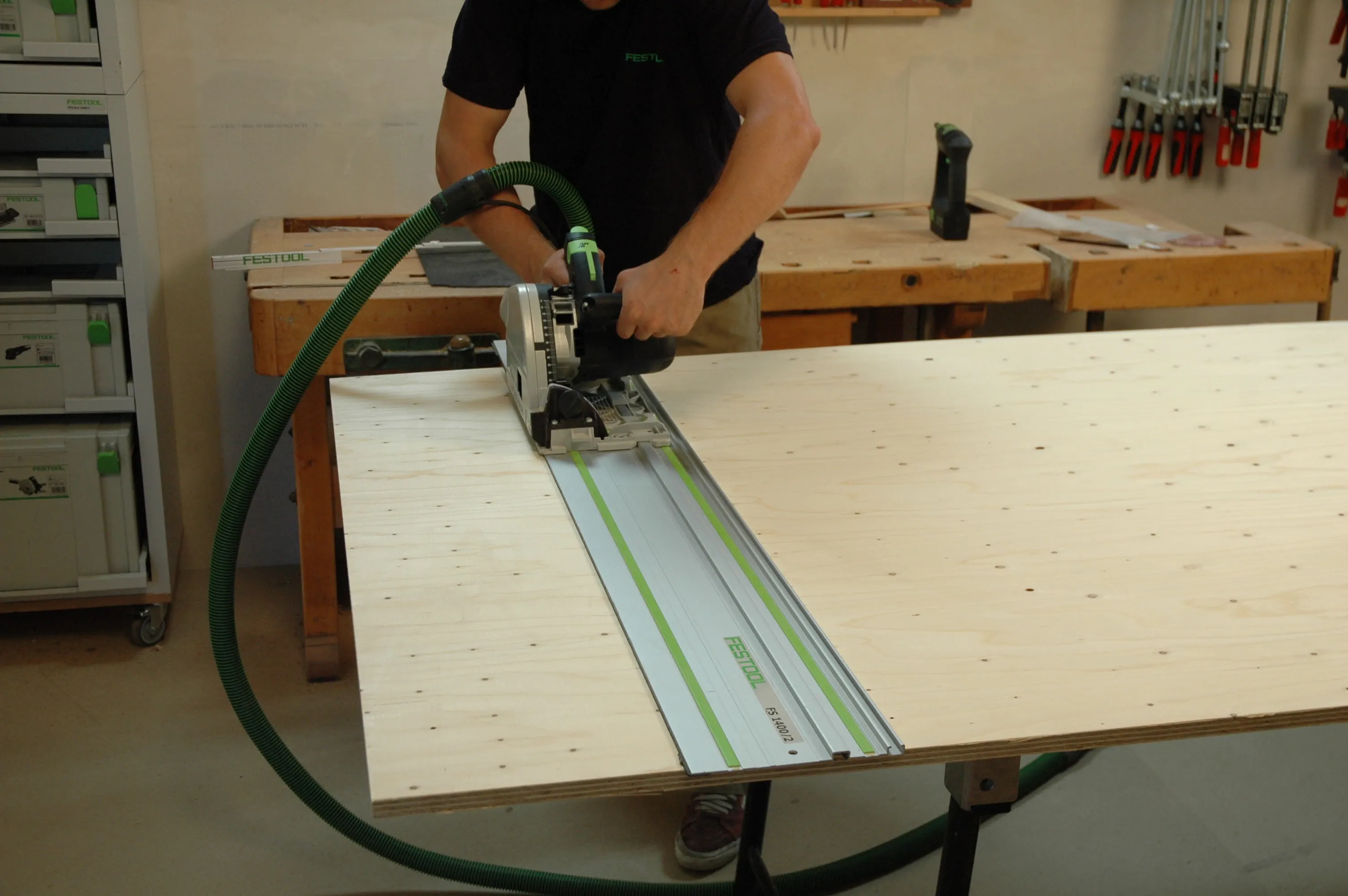

      Również te trzy części wyciąć wyrzynarką i usunąć zadziory z krawędzi cięcia za pomocą klocka do szlifowania ręcznego. Proste panele przyciąć za pomocą ręcznej pilarki tarczowej i szyny prowadzącej. Alternatywnie można zlecić przycięcie prostych pojedynczych części w sklepie z artykułami budowlanymi.

      +

    • Krok nr 4

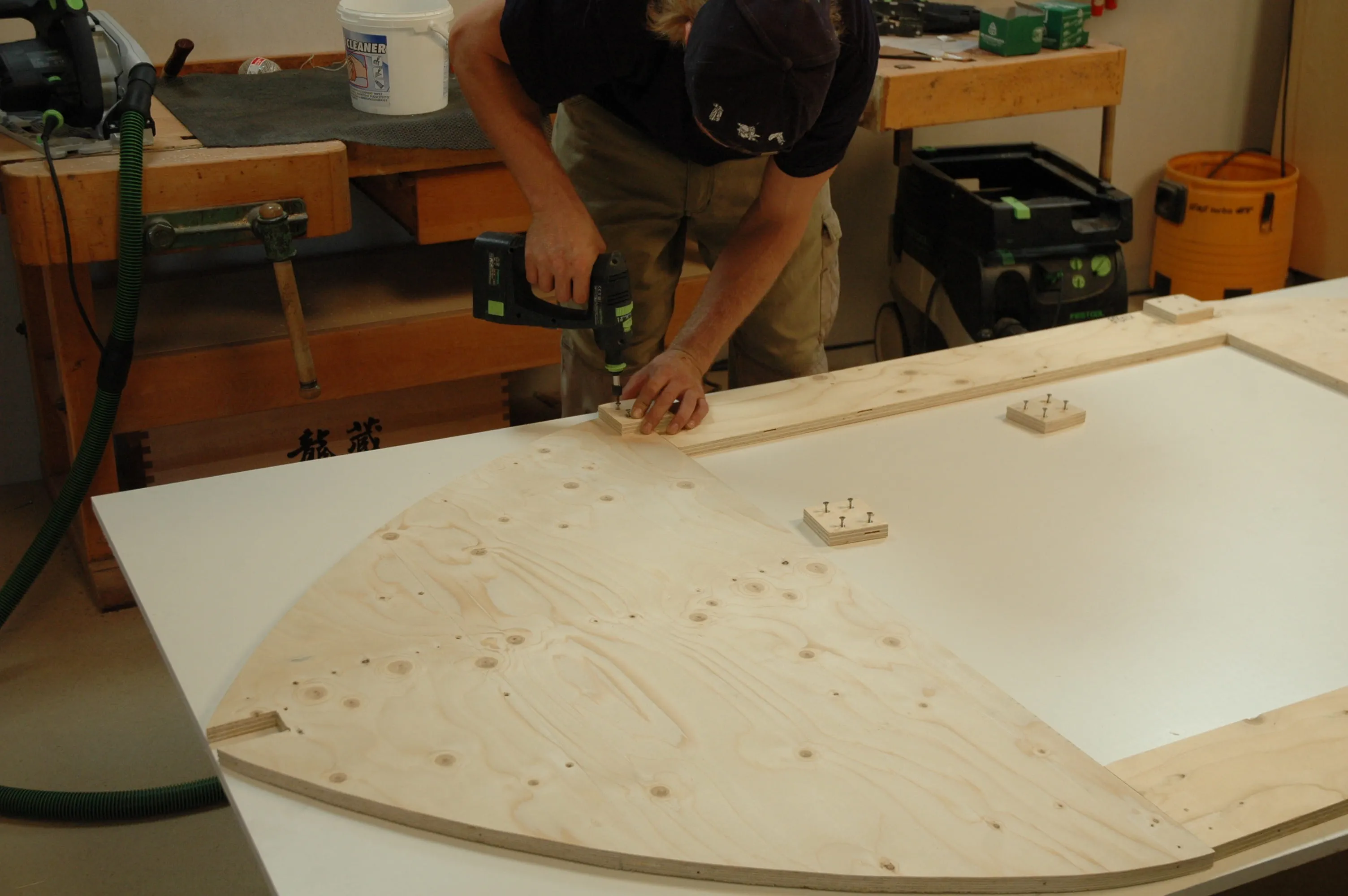

      Wywiercić otwory (D = 4,5) pod wkręty Spax (4 x 45) w jednej z dwóch łączonych desek. Wywiercić każdorazowo 4 otwory w poz. 16 i wykorzystać je jako nakładki łączące przy skręcaniu poz. 1 + 2.

      +

    • Krok 5

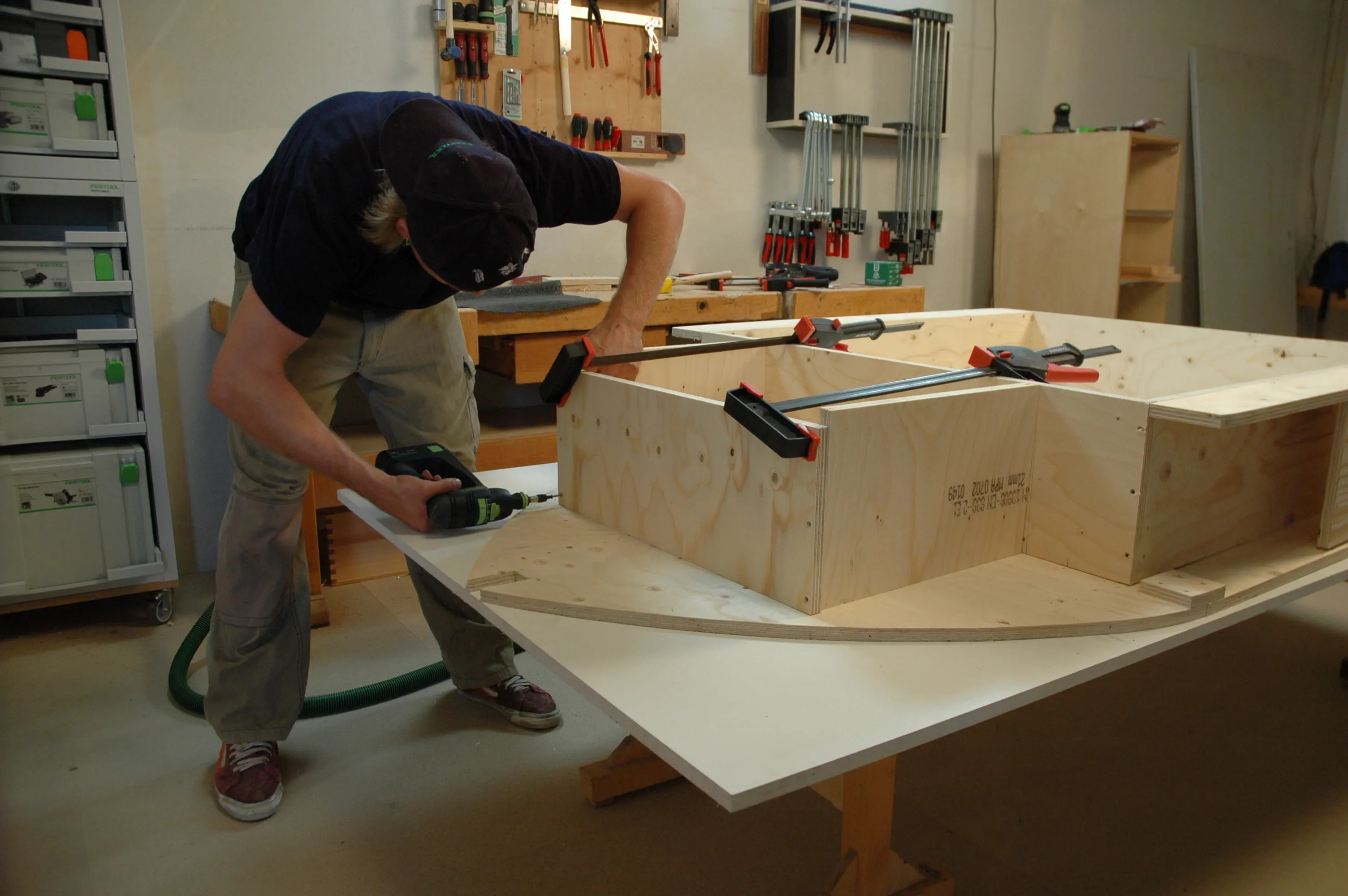

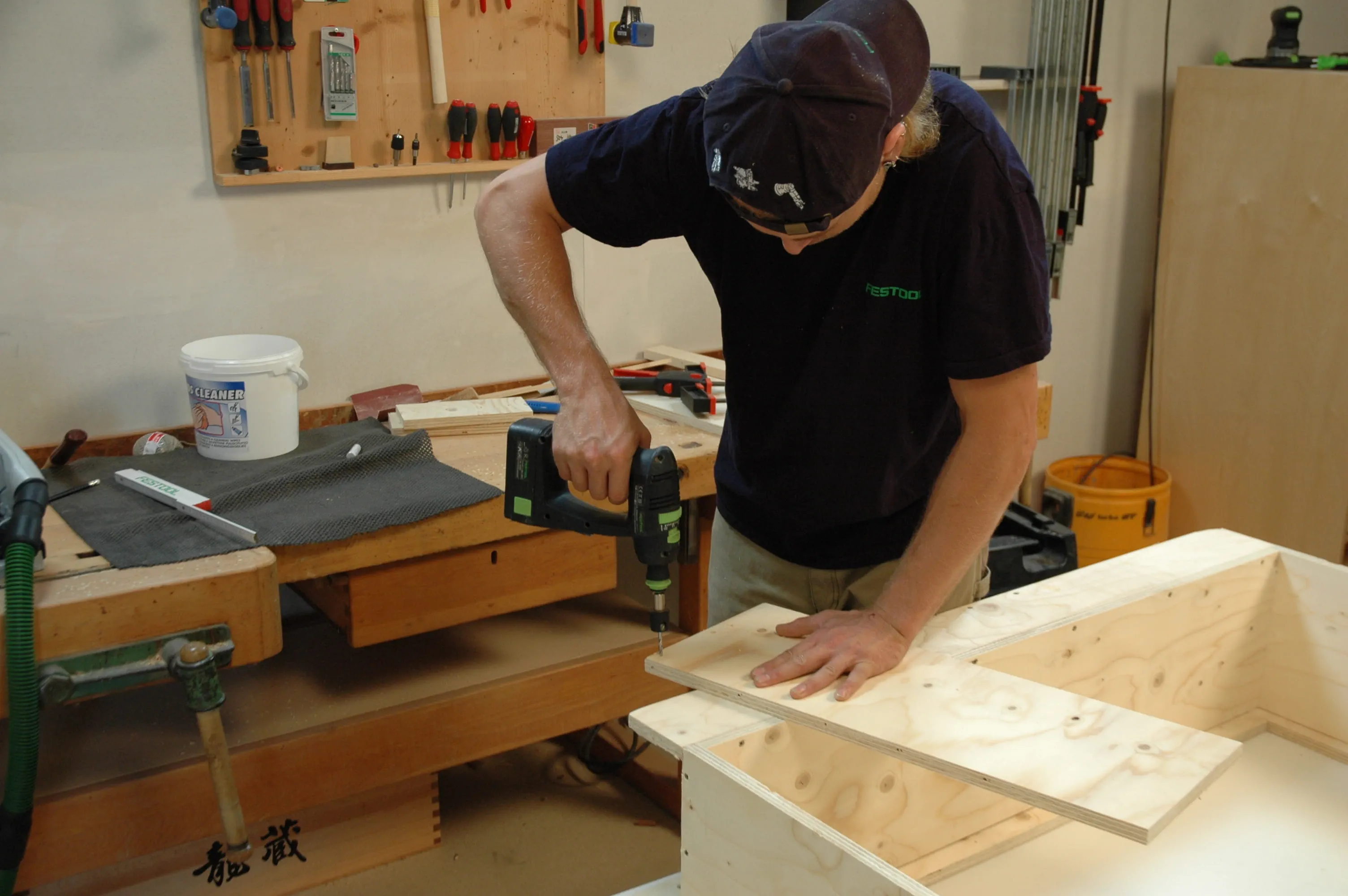

      W ten sposób powstanie spójna płyta górna. Następnie należy skręcić ze sobą cztery boki piaskownicy. Przykręcić do konstrukcji piaskownicy obie boczne płyty podstawy (poz. 6). Wyrównać konstrukcję ze spodnią stroną płyty górnej i zaznaczyć dokładną pozycję za pomocą kilku kresek.

      +

    • Krok 6

      Naciągnąć oba wsporniki wzdłużne (poz. 5) oraz usztywnienie z konstrukcją piaskownicy i wszystko skręcić.

      +

    • Krok nr 7

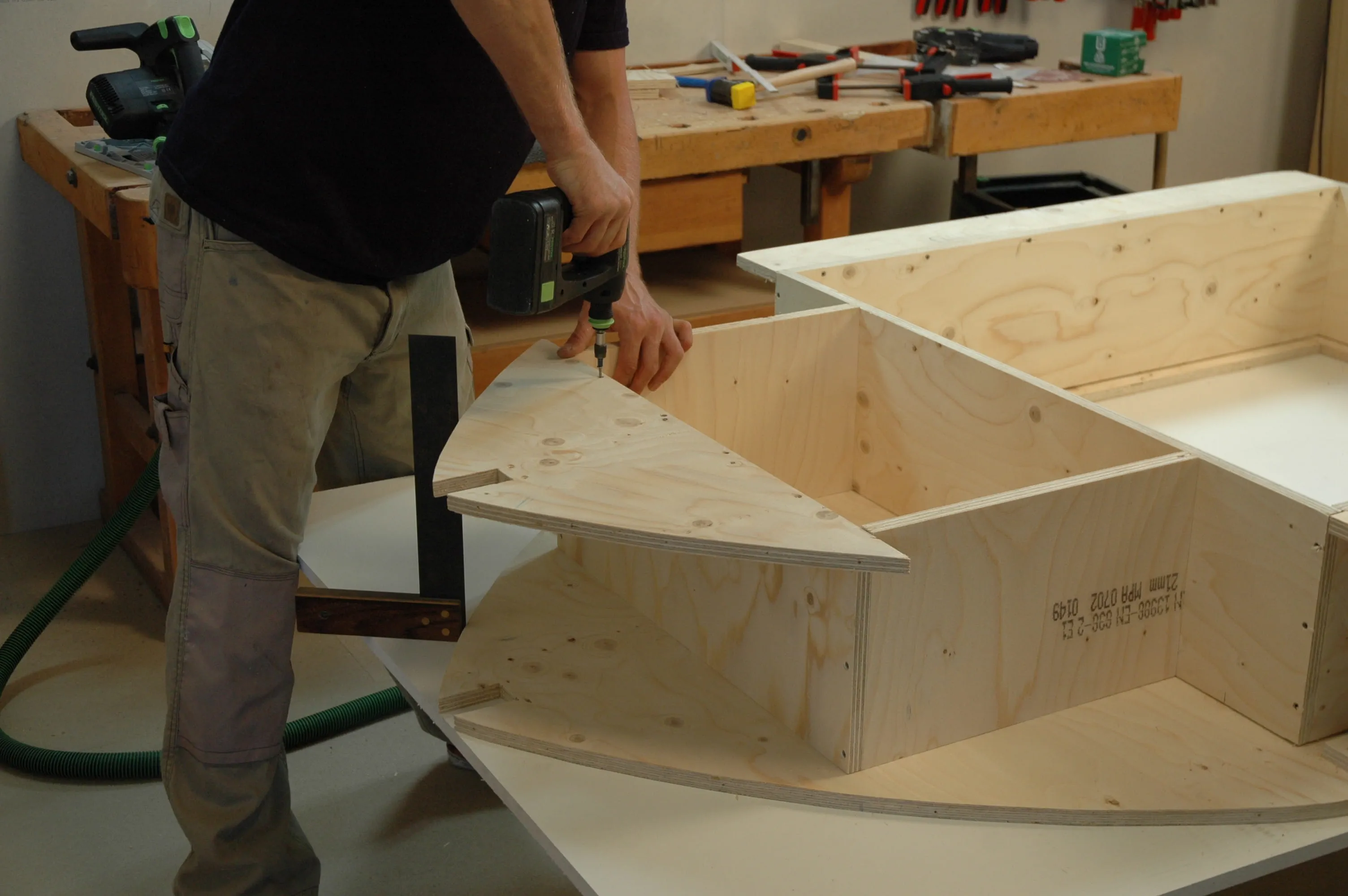

      Przednie i tylne płyty podstawy (poz. 8) ustawić równolegle do pokładu i przykręcić. Pokład i konstrukcję nośną połączyć od dołu kwadratowymi listwami.

      +

    • Krok nr 8

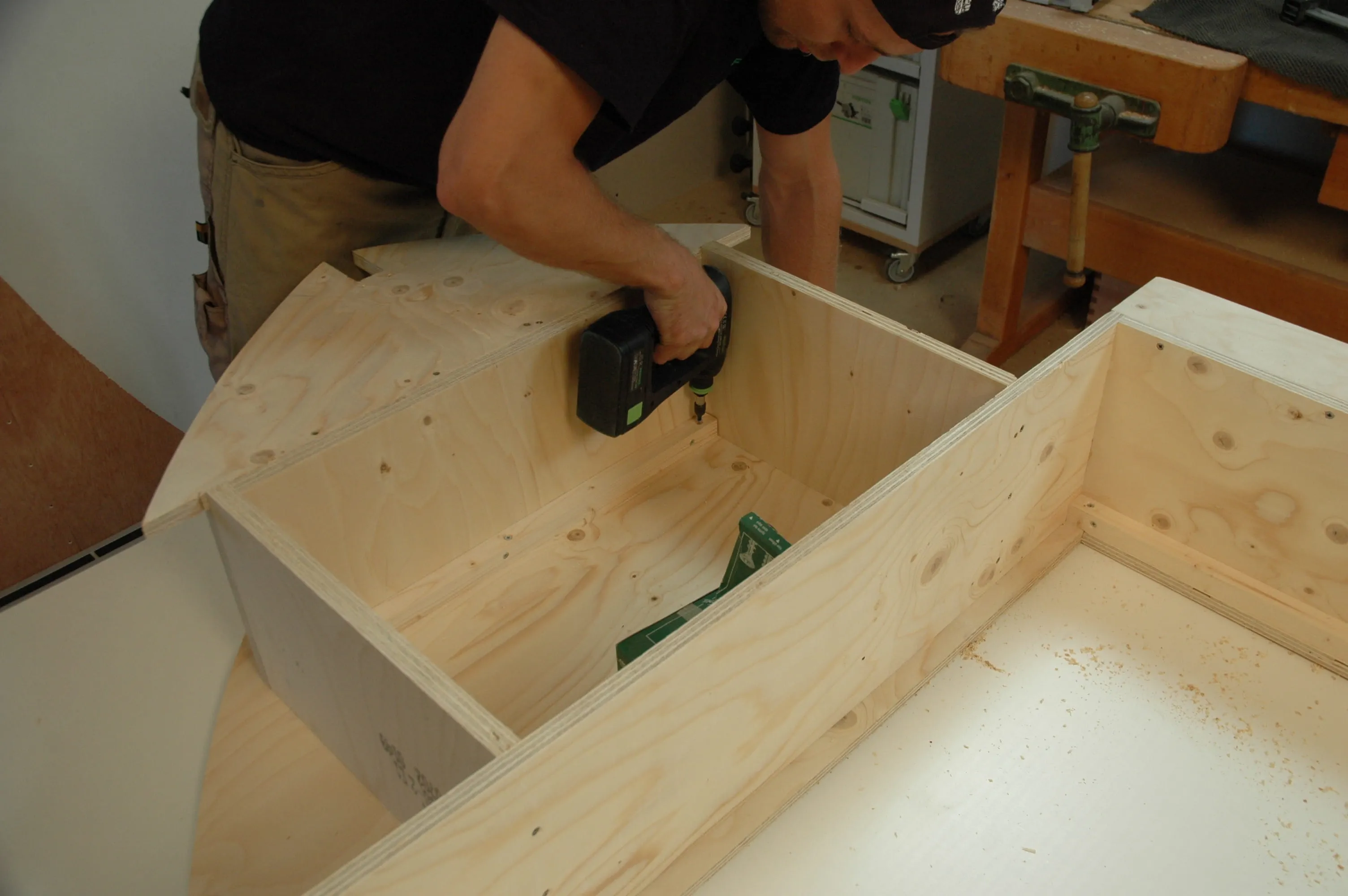

      Przyciąć te listwy na wymiar podany w wykazie materiałów. Przykręcić je wzdłużnie do piaskownicy oraz poprzecznie do usztywnień z przodu i z tyłu.

      +

    • Krok nr 9

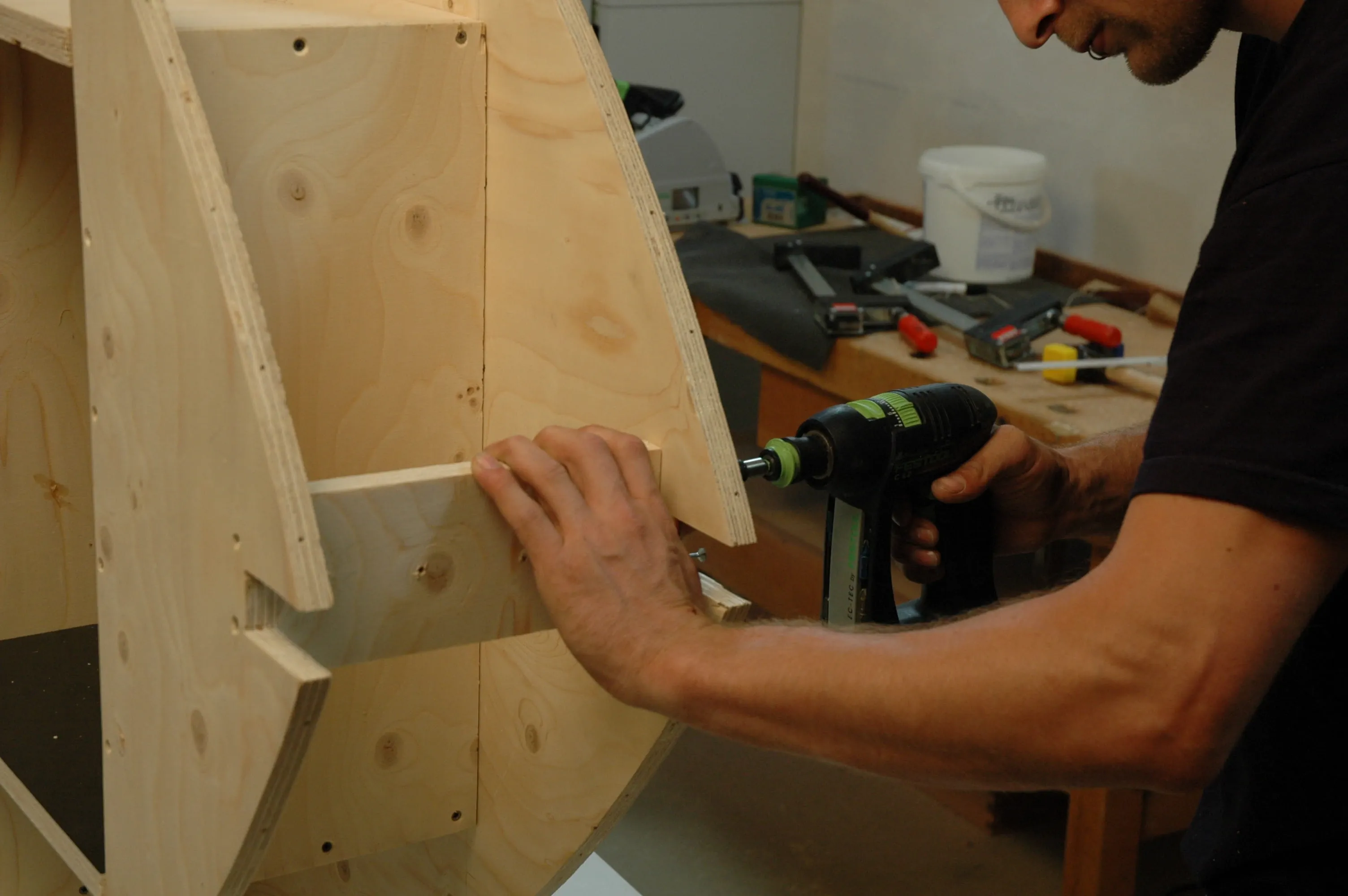

      Wyrównać obie płyty mocujące głowę i ogon (poz. 10) pomiędzy pokładem a płytą podstawy i dokręcić je.

      +

    • Krok nr 10

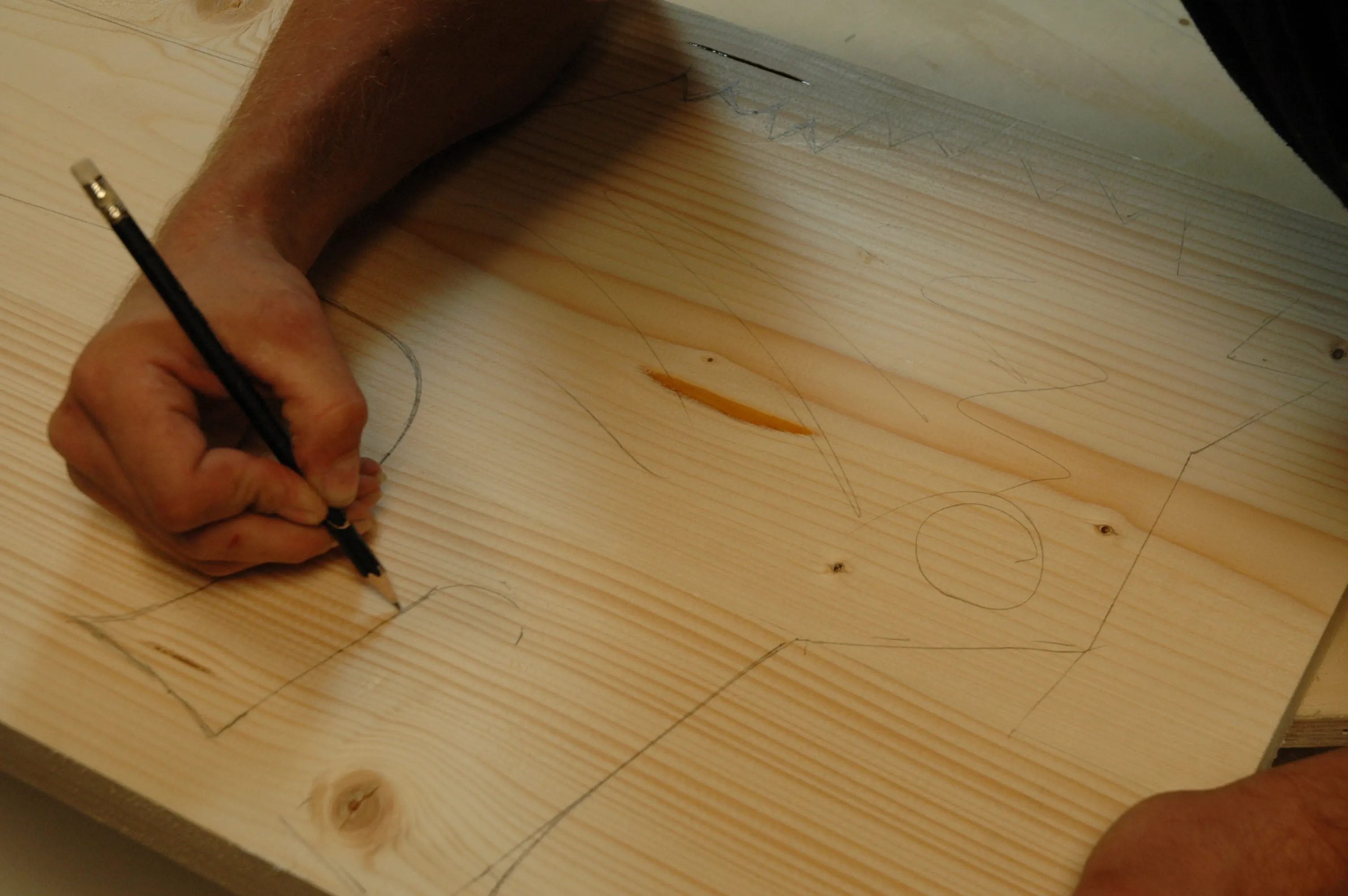

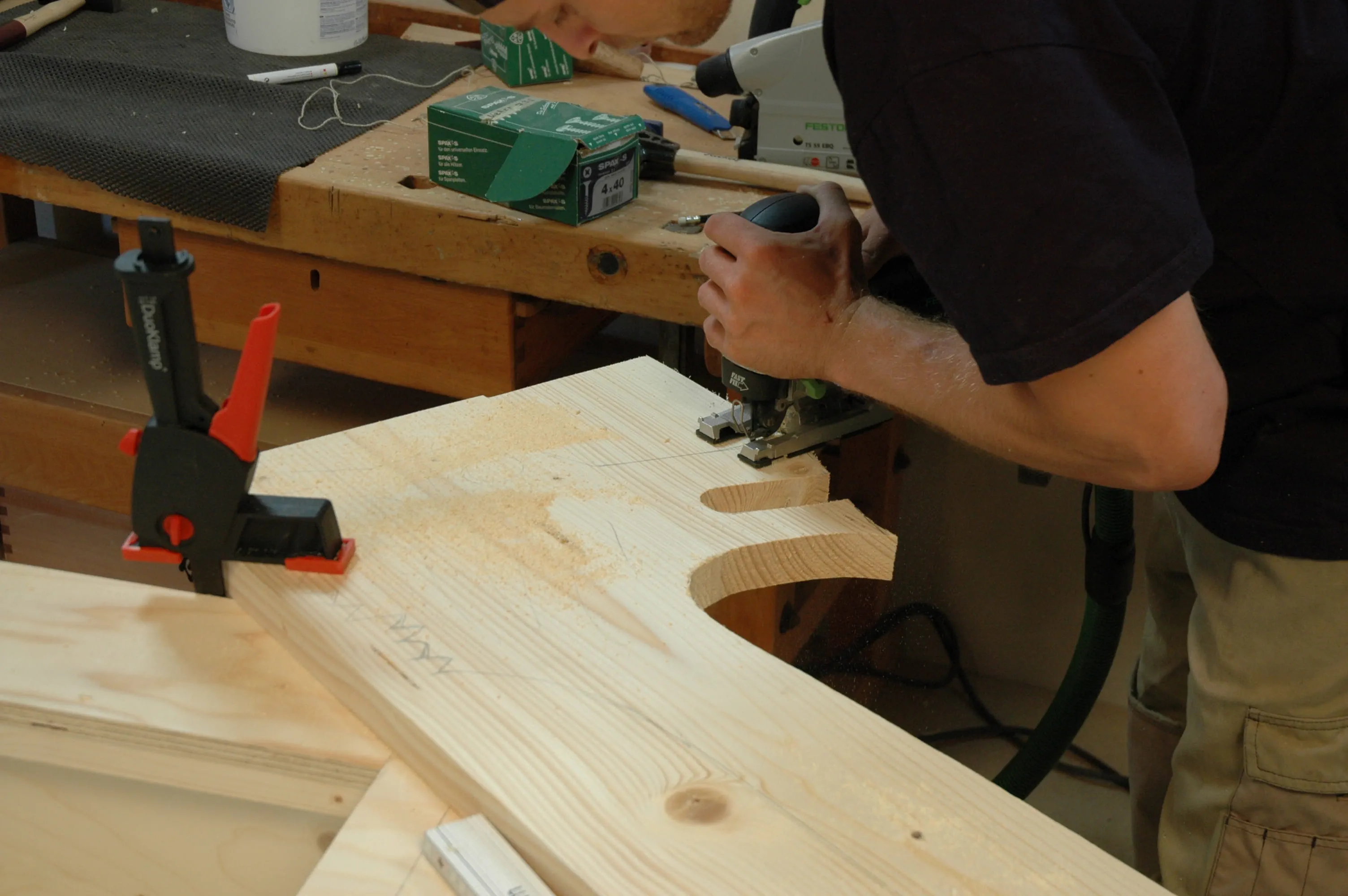

      Aby możliwe było powiększenie głowy smoka, dokleić pozostałą część deski budowlanej jako pysk. Narysować ołówkiem kształt głowy i ogona. Następnie wyciąć kontury za pomocą wyrzynarki. Należy użyć brzeszczotu do krzywizn i ciąć powoli i ostrożnie.

      +

    • Krok nr 11

      Dzięki temu można uniknąć większych poprawek. Krawędzie na głowie i ogonie zaokrąglić za pomocą klocka do szlifowania ręcznego i frezarki do krawędzi. Do paszczy smoka można włożyć kołki lub gałęzie jako zęby. W przypadku posiadania noża do rzeźbienia, w głowie i ogonie można wyrzeźbić wgłębienia przypominające łuski.

      +

    • Krok nr 12

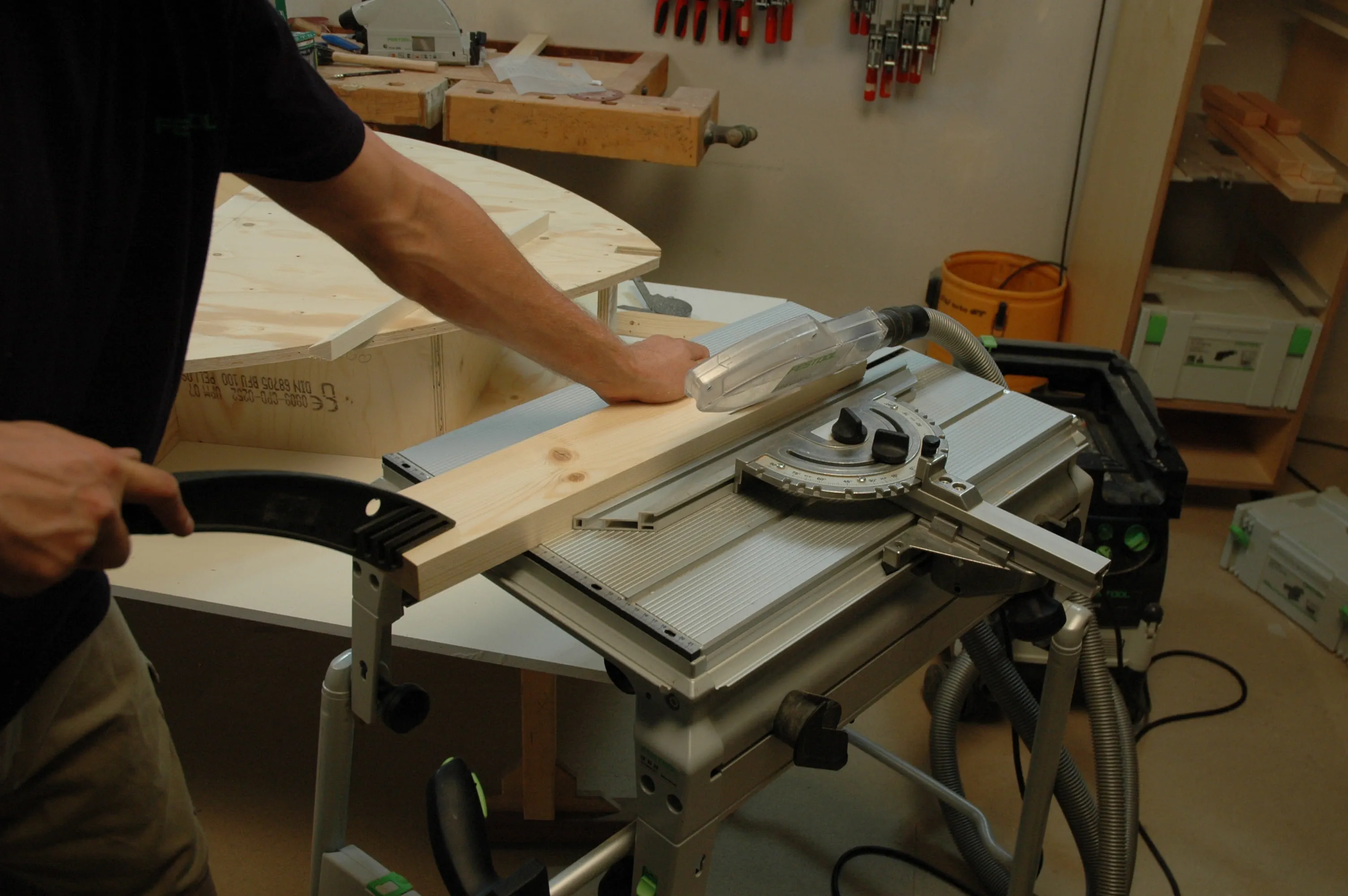

      Za pomocą stolikowej pilarki tarczowej dociąć pod kątem (30 stopni) cztery listwy mocujące (poz. 11). Listwy te przyciąć na podany wymiar.

      +

    • Krok nr 13

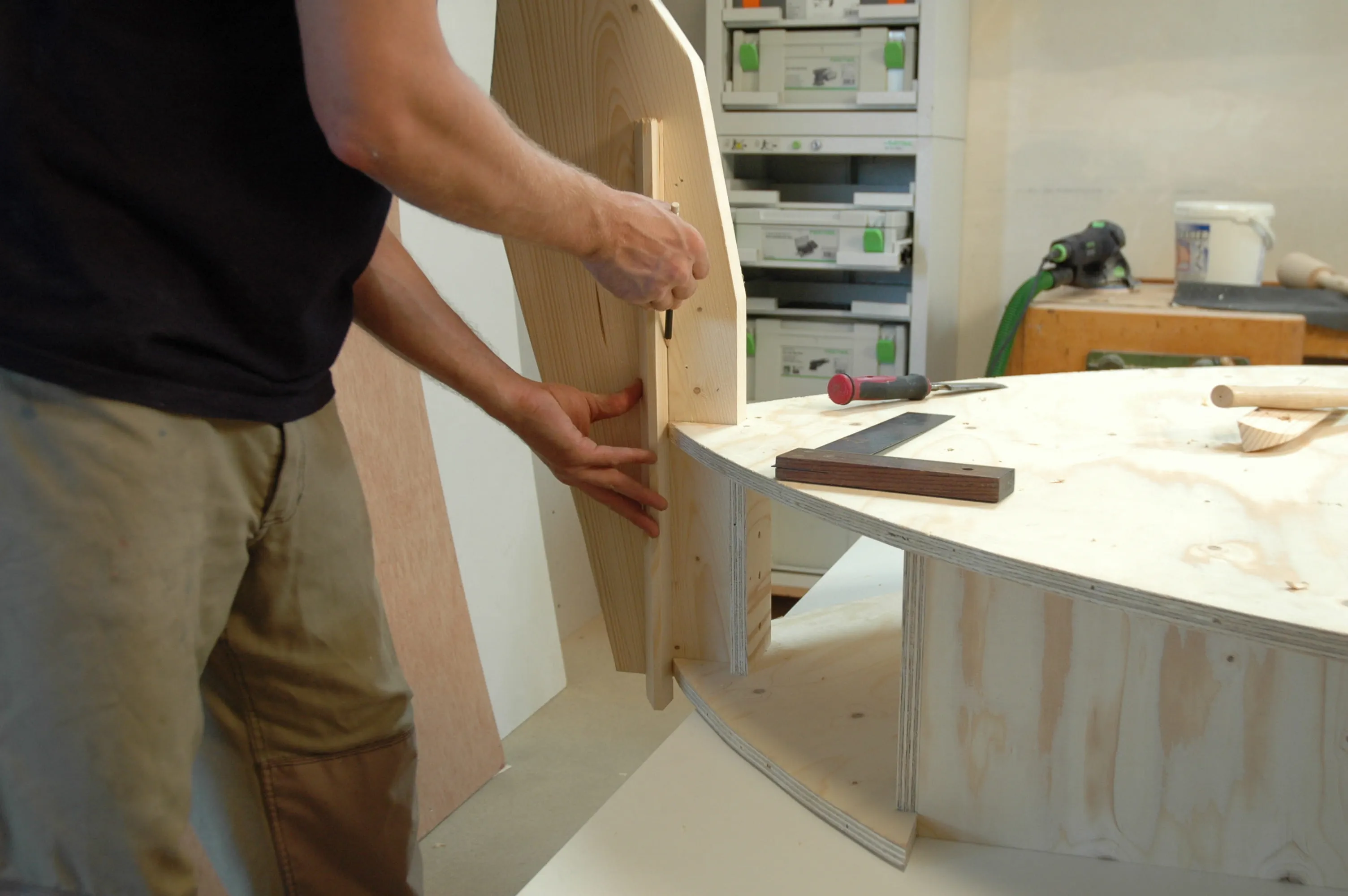

      Przykręcić głowę i ogon do kadłuba. Narysować pionowo krawędź, do której będą przykręcone listwy mocujące. Przykręcić cztery listwy. Zaznaczyć linię środkową na bocznej płycie podstawy w miejscu stykania się desek poszycia. Zmierzyć długość poszczególnych desek poszycia od zaznaczonej linii środkowej do głowy i ogona.

      +

    • Krok nr 14

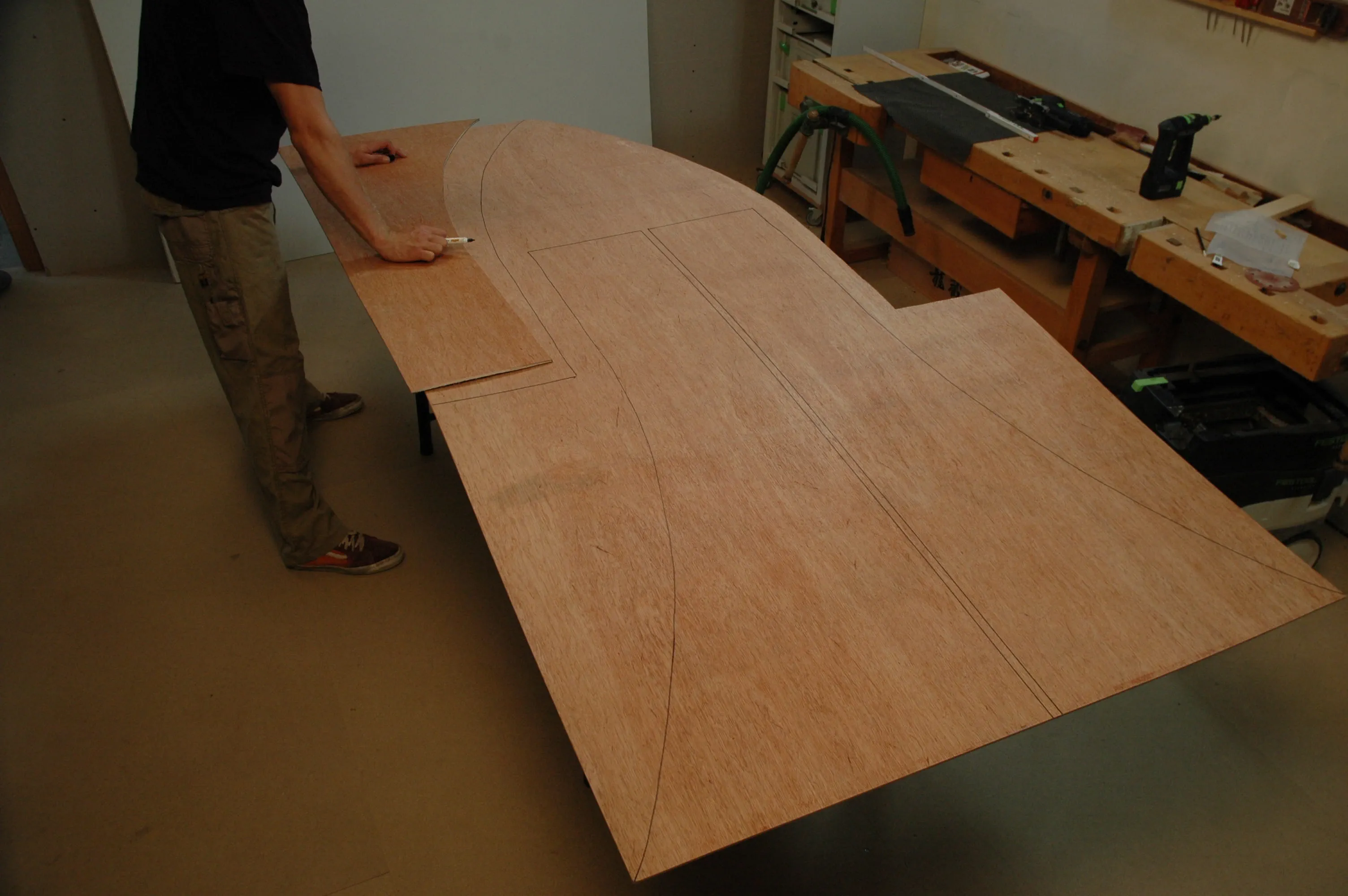

      Przenieść wymiary na sklejkę 6 mm. Do długości trzeba dodać 10 mm. Ołówkiem narysować odręcznie zarys żądanego kształtu. Wyciąć pierwszą deskę poszycia i użyć jej jako szablonu do odrysowania pozostałych trzech. Wygładzić wszystkie krawędzie za pomocą klocka do szlifowania ręcznego. Krawędź, która styka się z głową i ogonem, poddać obróbce pod kątem 30 stopni za pomocą struga ręcznego.

      +

    • Krok nr 15

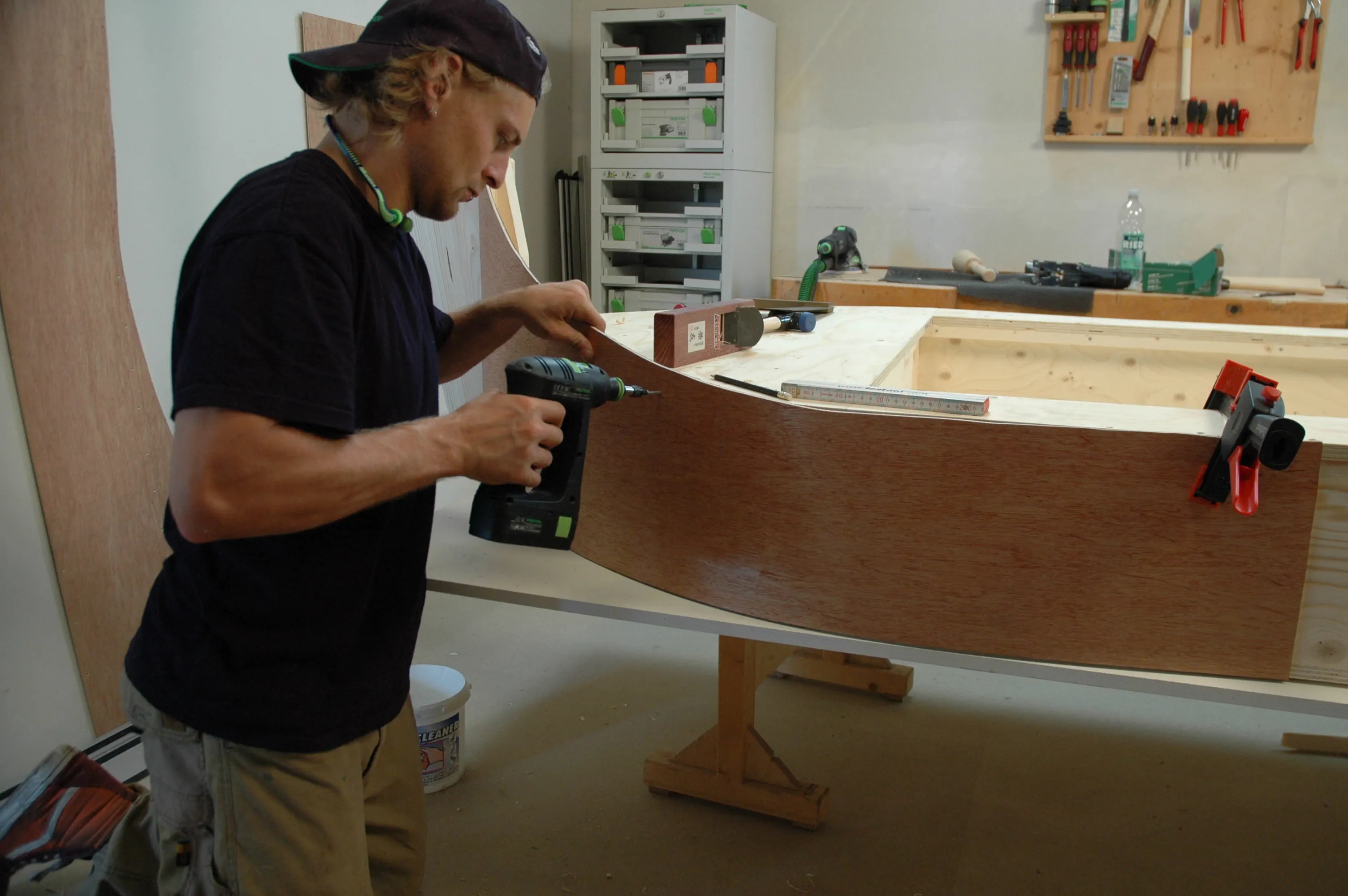

      Przytrzymać pierwszą płytę ze sklejki przy łodzi i zaznaczyć pozycje wkrętów. Przykręcić pierwsze dwie płyty. Po przykręceniu pozostałych dwóch płyt można zauważyć, że na środku powstała zakładka. Zaznaczyć ten naddatek na zamocowanej płycie i poluzować ją w taki sposób, aby kawałek wystawał z łodzi. Zniwelować nadmierną długość za pomocą wyrzynarki lub zheblować ją za pomocą struga ręcznego.

      +

    • Krok nr 16

      Za pomocą wyrzynarki wyciąć tarcze. Przy użyciu wyrzynarki można wyciąć również luki w pokładzie i wykorzystać dwie wnęki pod spodem jako przestrzeń do przechowywania.

      +

    • Krok nr 17

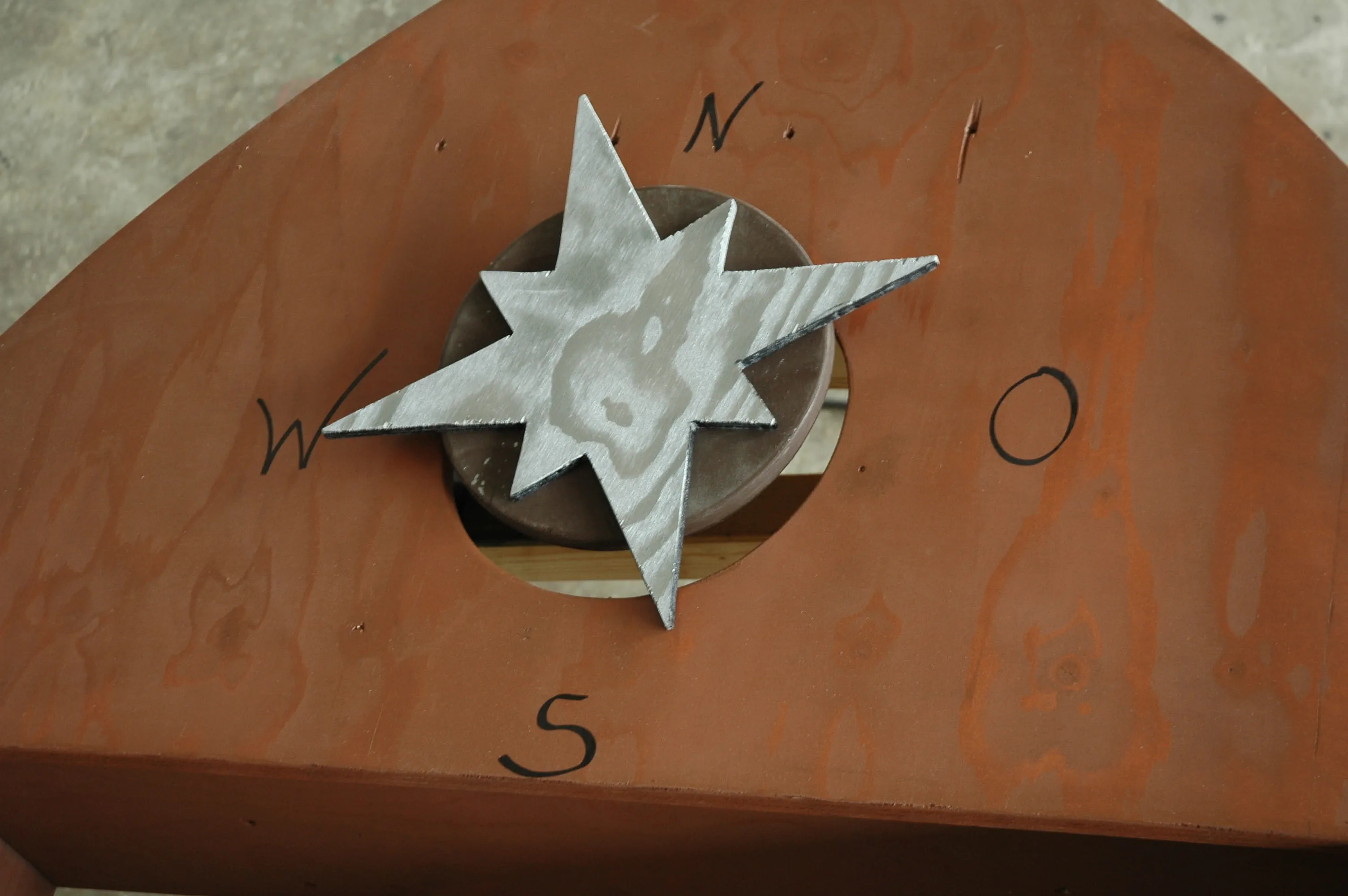

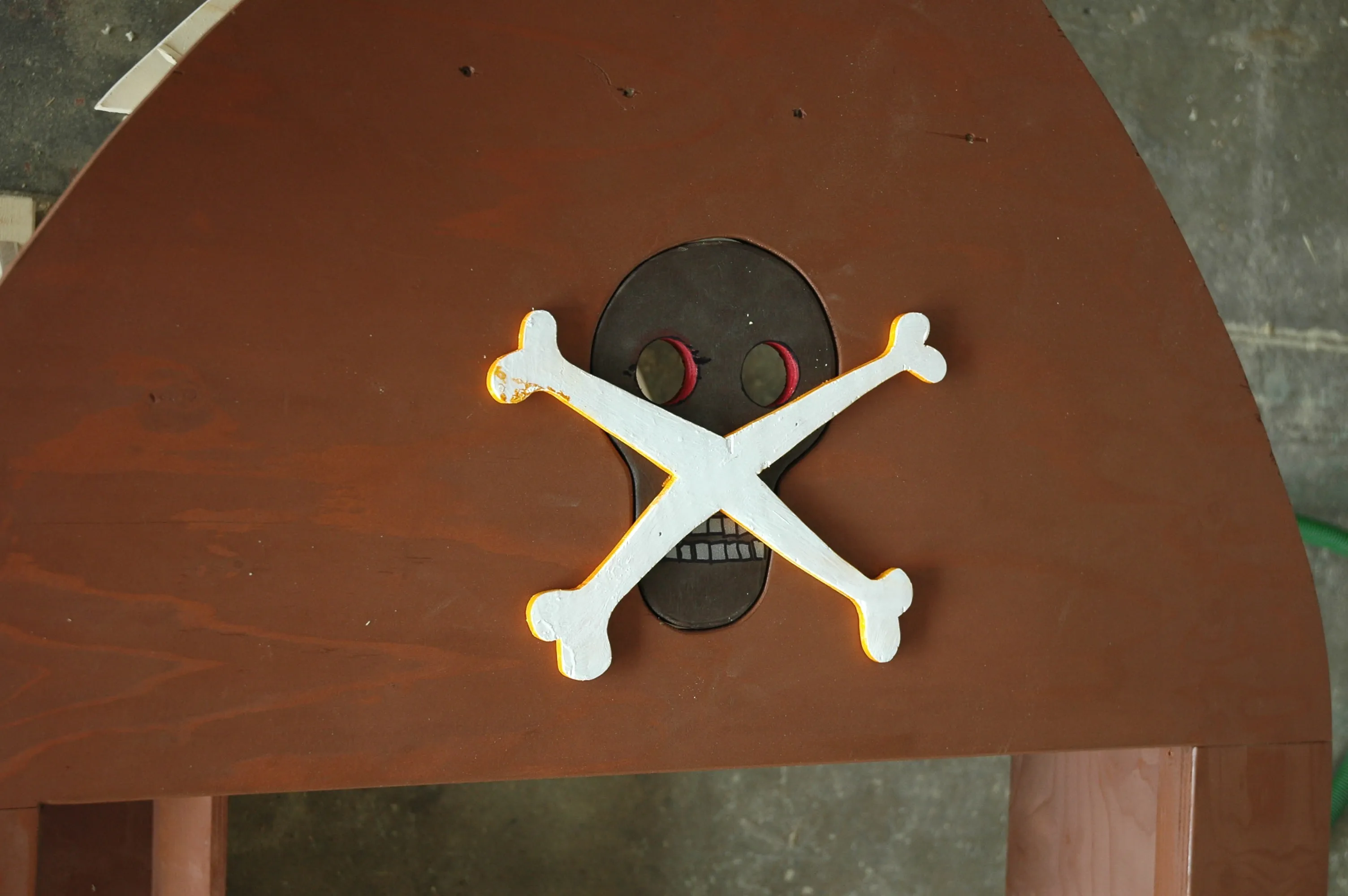

      Jeśli chodzi o kształt pokryw luku, można puścić wodze fantazji bez żadnych ograniczeń. Za pomocą materiału o ziarnistości P 180 przeszlifować wszystkie części przeznaczone do malowania.
      Przy malowaniu wskazane jest odkręcenie czterech desek poszycia i malowanie ich pojedynczo.

      +

    • Krok nr 18

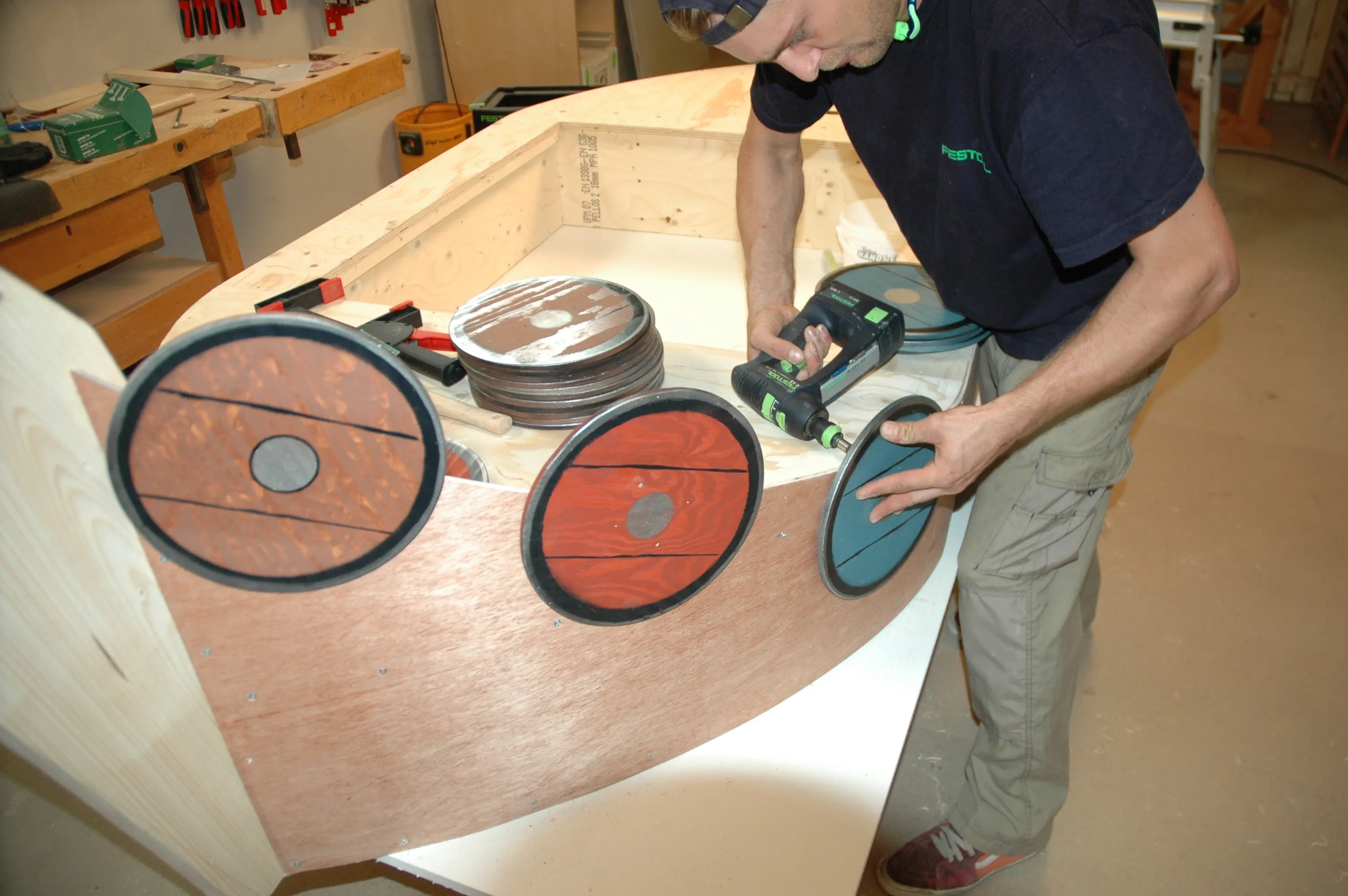

      Najpierw nałożyć kolor bazowy na poszczególne części, a następnie za pomocą sprayu i pędzla domalować szczegóły. Po pomalowaniu całości przykręcić do łodzi tarcze.

      +

    Wskazówka dotycząca powierzchni

    Jako kolor bazowy zastosowaliśmy farbę w odcieniu typowym dla stylu „Landhaus” na bazie oleju naturalnego. Farba ta ma bardzo dobre właściwości kryjące, a po utwardzeniu tworzy powierzchnię o otwartych porach. Oznacza to, że nadal umożliwia pewną wymianę wilgoci między drewnem a otoczeniem, dostosowując się jednocześnie do ruchów pęczniejącego i kurczącego się drewna. Zapobiega to pękaniu powierzchni i łuszczeniu się farby. Po wyschnięciu farby bazowej kontury i detale są stopniowo podkreślane za pomocą sprayu i pędzla. Na potrzeby pracy z puszką sprayu przygotowuje się wcześniej z szablony z kartonu, które umożliwiają wyeksponowanie tylko tej części powierzchni, która ma zostać pomalowana. Podkreślenie kolorem wszystkich szczegółów oznacza w przypadku takiej łodzi sporo pracy, ale rezultat końcowy i radość dzieci są wystarczającą rekompensatą.
