Inspekt na balkon lub taras

Pojemnik na sadzonki roślin
inspekt

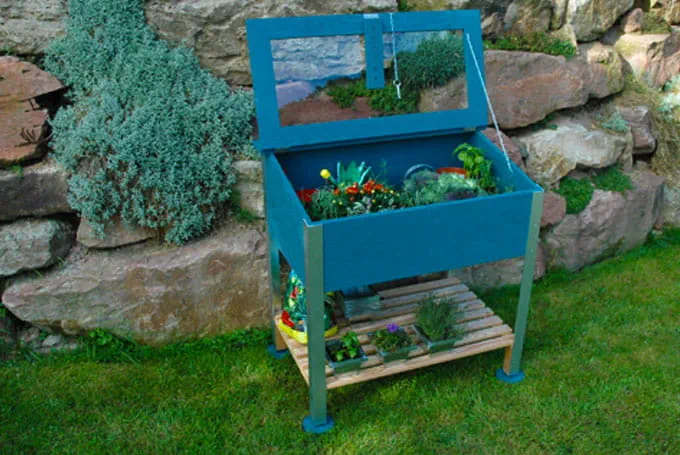

Wysiewanie pierwszych roślin w naszym inspekcie można rozpocząć już w marcu. Chcąc siać i sadzić bezpośrednio na zewnątrz, trzeba będzie poczekać do połowy maja. Latem podwyższona grządka jest idealnym miejscem do przechowywania ziół ogrodowych i narzędzi ogrodniczych: dzięki temu nie ma potrzeby schylania się podczas pielęgnacji ziół czy szukania narzędzi. Większość elementów naszego inspektu wykonana jest z wodoodpornej sklejki o grubości 18 mm, natomiast listwy z litego drewna są wykonane z modrzewia. Aluminiowe profile L tworzą nogi. Regulowane stopki talerzowe wyrównują nierówności i zapobiegają zapadaniu się w ziemię. W chłodniejszych regionach zamiast szyby akrylowej należy zastosować szybę ze szkła akrylowego, która wykazuje lepsze właściwości izolacyjne. W okresie przejściowym na ruszt w skrzynce można położyć płytę styropianową jako dodatkową izolację.

    Wymagane materiały

    Materiał drewniany
    • Pozycja 1*: 1 x; długość ścianki tylnej: 900; szerokość: 380; grubość: 18; sklejka
    • Pozycja 2: 1 x; przód; 900 x 279 x 18; sklejka
    • Pozycja 3: 2 x; bok 540 x 380 x 18; świerk; sklejka
    • Pozycja 4: 1 x; półka 960 x 130 x 18; sklejka
    • Pozycja 5: 2 x; listwa ramowa długa; 960 x 80 x 18; sklejka
    • Pozycja 6: 2 x; listwa ramowa krótka; 350 x 80 x 18; sklejka
    • Pozycja 7: 1 x; element zamykający 270 x 60 x 18; sklejka
    • Pozycja 8: 4 x; stopka okrągła; D = 120 grubość: 18; sklejka
    • Pozycja 9: 8 x; listwy rusztu dolnego: 900 x 50 x 20; modrzew
    • Pozycja 10: 2 x; listwy podporowe rusztu dolnego; 576 x 50 x 20; modrzew
    • Pozycja 11: 7 x; listwy rusztu górnego; 864 x 50 x 20; modrzew
    • Pozycja 12: 2 x; listwy podporowe rusztu górnego; 5450 x 20 x 20; modrzew
    • Pozycja 13: 4 x; klocek podporowy; 150 x 46 x 46; modrzew
    Materiały dodatkowe
    • Pozycja 14: 2 x; noga długa; 956 x 50/50 x 4; kątownik aluminiowy
    • Pozycja 15: 2 x; noga krótka; 862 x 50/50 x 4; kątownik aluminiowy
    • Pozycja 16: 1 x; szyba; 840 x 390 x 5; szkło akrylowe
    • Pozycja 17: 1 x; sworzeń z kółkiem i łańcuszkiem; długość: 60, D = 8; pręt aluminiowy
    • Pozycja 18: 1 x; łańcuszek do klapy; długość ok. 650; żelazo
    • Pozycja 19: 3 x; zawias; długość 60; VA
    • Pozycja 20: 10 x; podkładki; M6; tworzywo sztuczne
    • Pozycja 21: 4 x; mufy wbijane; M10; żelazo
    • Pozycja 22: 4 x; śruby maszynowe; długość 80; M10; VA
    • Pozycja 23: 4 x; nakrętki; M10; VA
    • Pozycja 24: 8 x; podkładki; D = 20; M10; VA
     Wszystkie dane w mm
    * Pozycja na szkicu

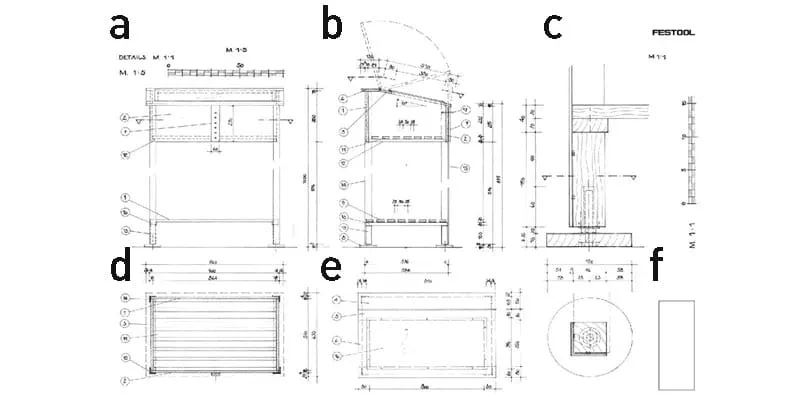

    Szkic projektu

    Widok, przekrój, rzuty poziome: skala 1:5
    Detale: skala 1:1

    1: Widok z przodu
    2: Widok z boku
    3 & 6: Detal - stopka z regulacją wysokości (skala: 1:1)
    4: Widok od wewnątrz 1
    5: Widok od wewnątrz 2



    Pobierz projekt
    Maszyny
    Wyposażenie

    Pozostałe wyposażenie



    • wiertło do drewna 3,5 mm
    • wiertło 11 mm
    • młotek
    • szydło
    • 2x klucz do śrub 17 mm

    Procedura

    • Krok 1

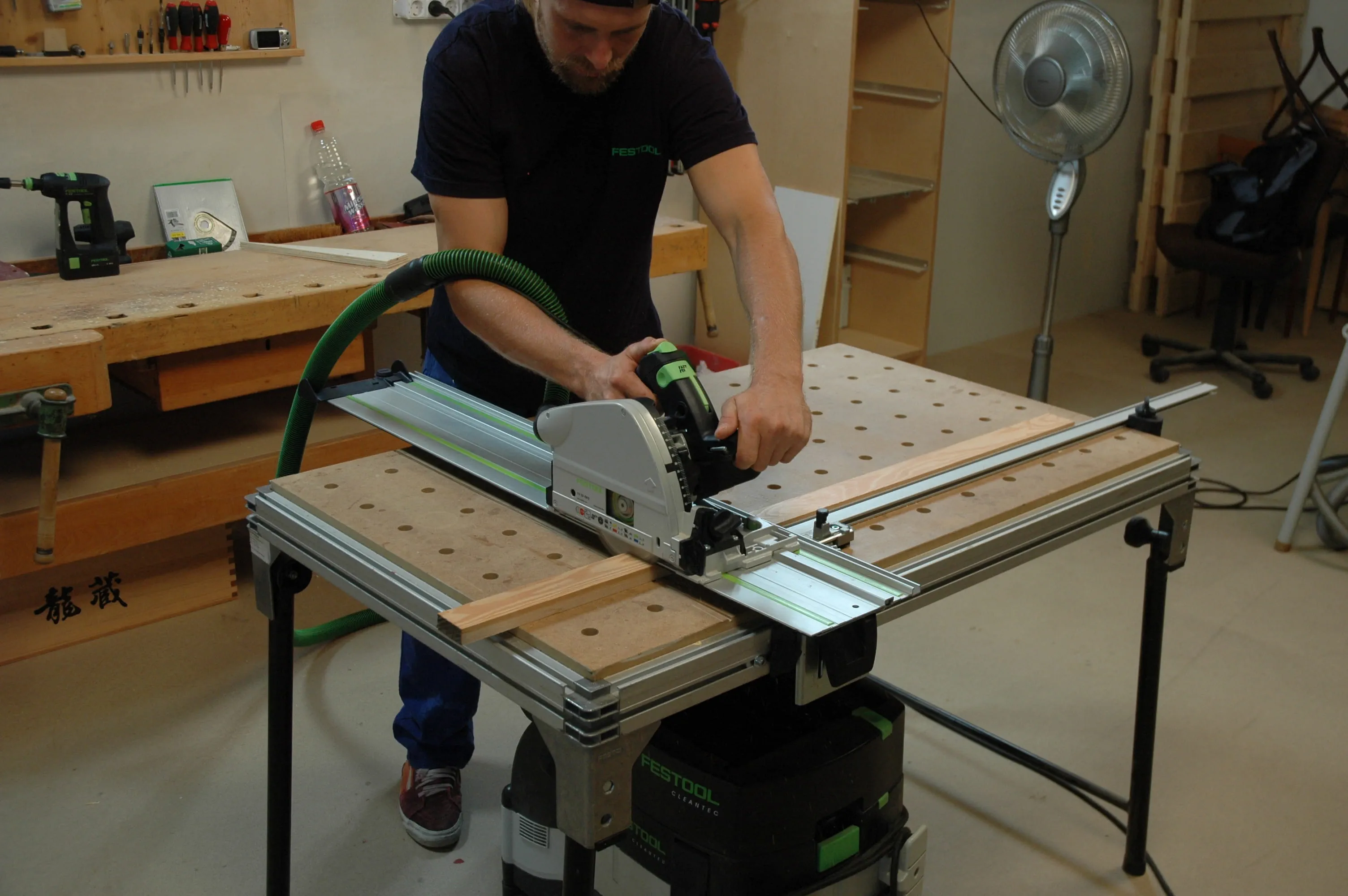

      Przyciąć poszczególne deski i listwy do wymiarów podanych w zestawieniu materiałów. Zaznaczyć po obu stronach (poz. 3) ukośną krawędź i przyciąć ją na wymiar za pomocą ręcznej pilarki tarczowej z szyną prowadzącą.

      +
    • Krok nr 2

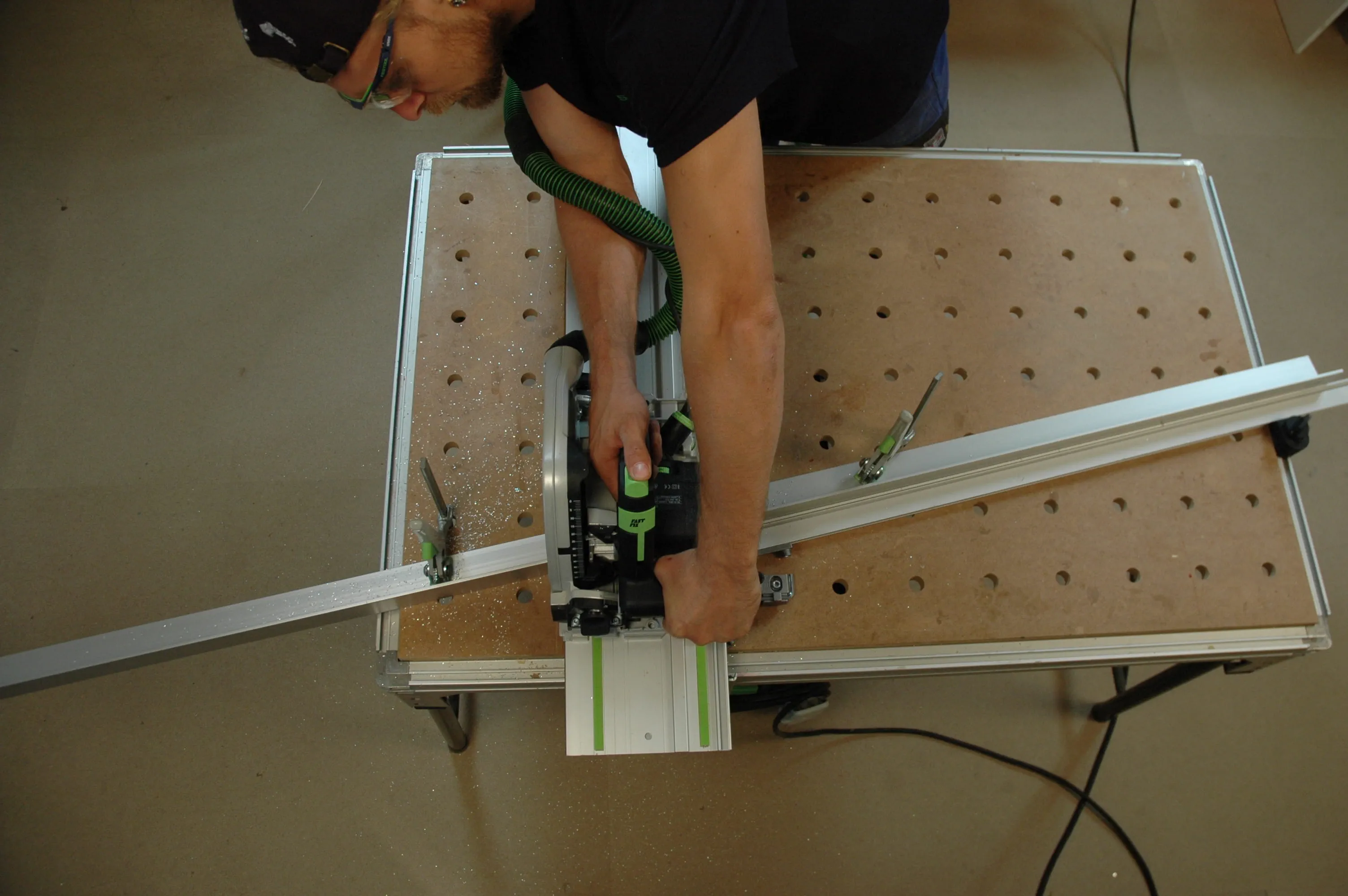

      Przy użyciu widocznego na zdjęciu stołu wielofunkcyjnego możliwe jest ustawienie szyny ogranicznikowej pod skosem i zamocowanie obrabianego elementu na stole. W ten sposób można również przyciąć profile aluminiowe na nogi.

      +
    • Krok nr 3

      Należy jednak zawsze używać odpowiedniej tarczy pilarskiej (uniwersalnej lub z uzębieniem aluminiowym) i zmniejszyć prędkość obrotową. Ważne: załóż okulary ochronne, aby chronić oczy przed wiórami aluminiowymi.

      +
    • Krok nr 4

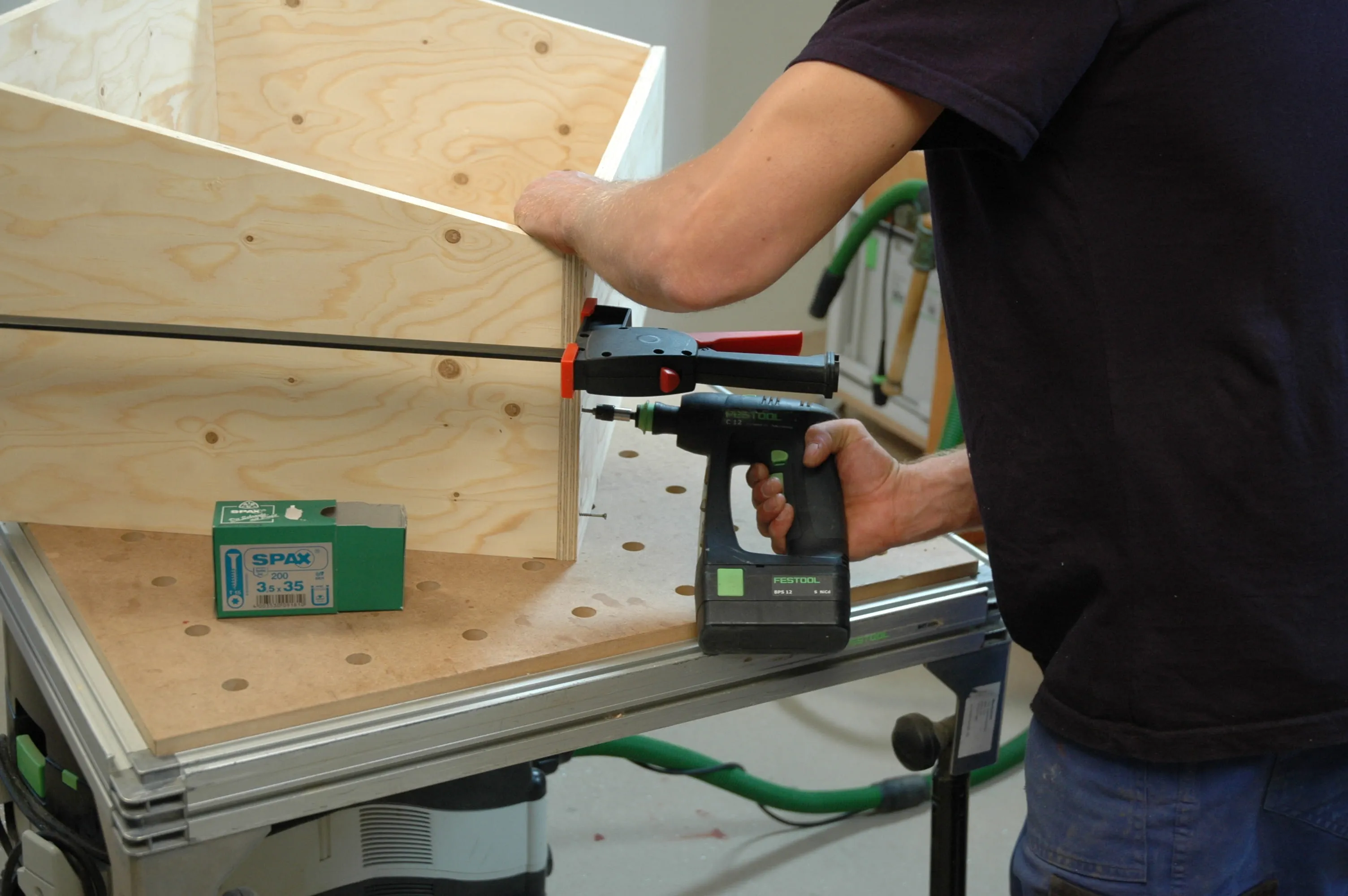

      W ściance przedniej i tylnej (poz. 1 + 2) nawiercić otwory D = 3,5 mm pod wkręty Spax (3,5 x 35). Cztery deski, z których zbudowana jest skrzynka, połączyć ze sobą za pomocą ścisków, wyrównane i skręcone.

      +
    • Krok 5

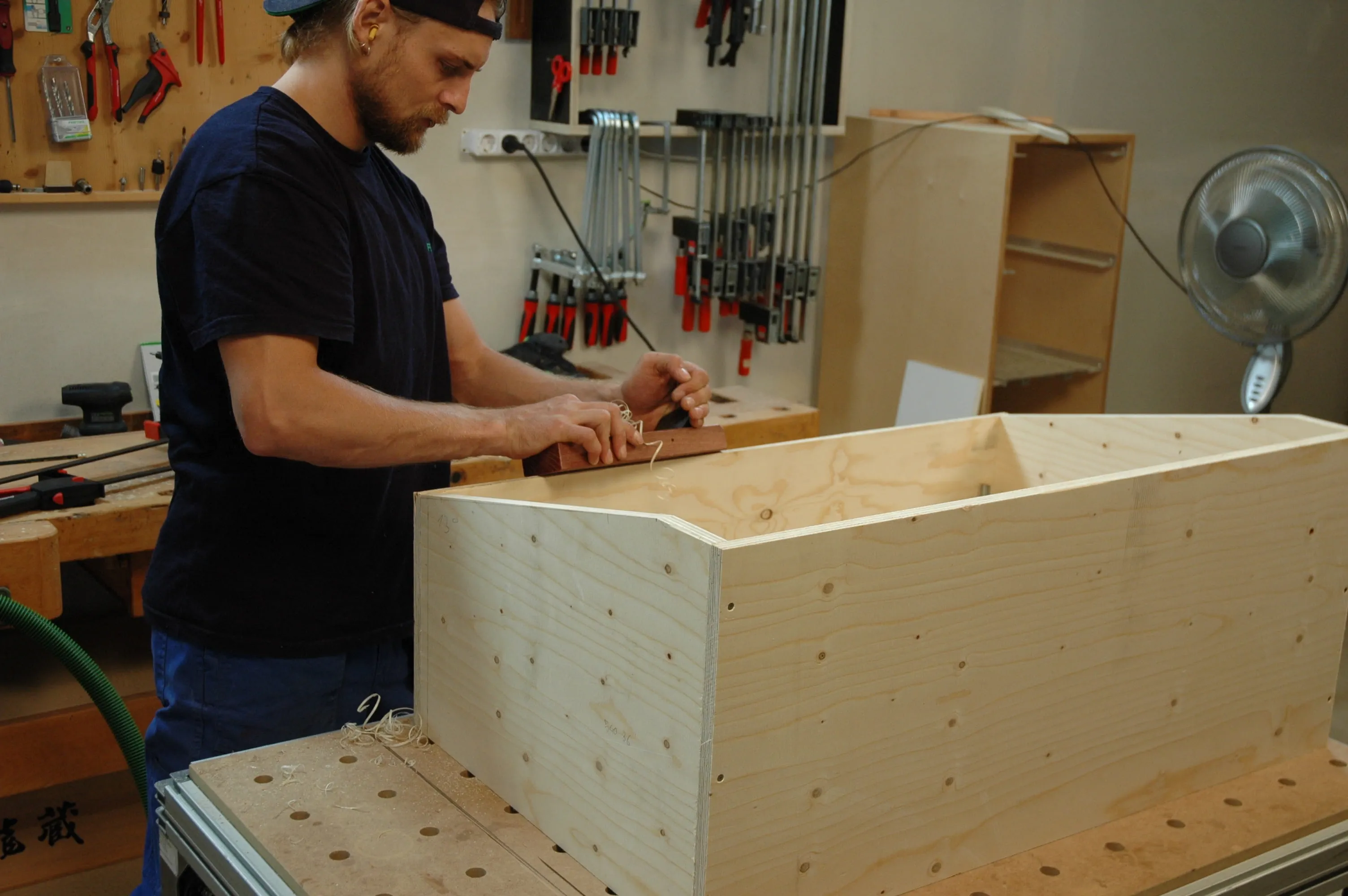

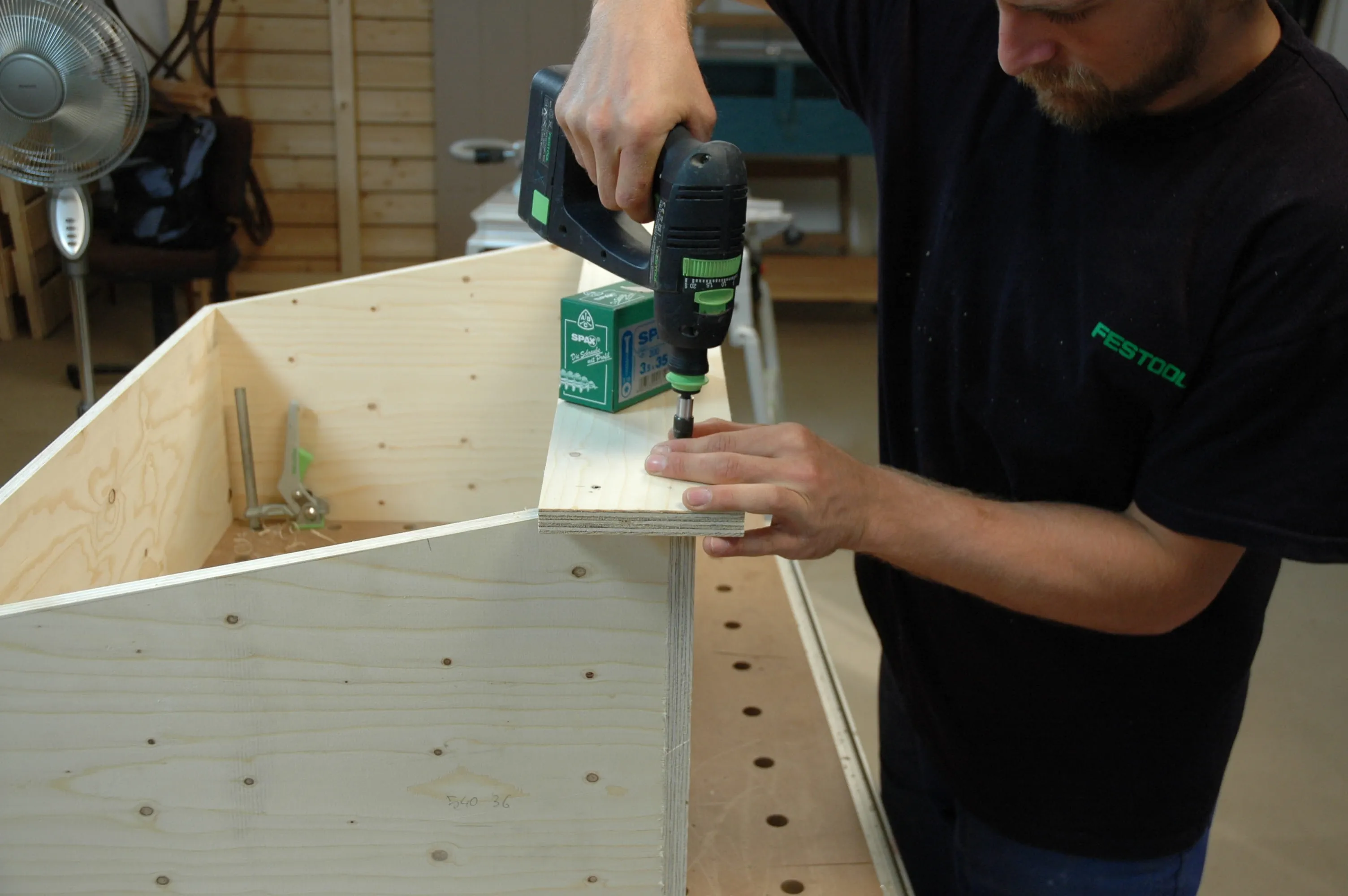

      Deskę czołową (poz. 2) można wcześniej przyciąć pod skosem za pomocą pilarki tarczowej lub alternatywnie poddać obróbce struganiem pod skosem. Również w półce (poz. 4) nawiercić otwory 3,5 mm pod wkręty Spax.

      +
    • Krok 6

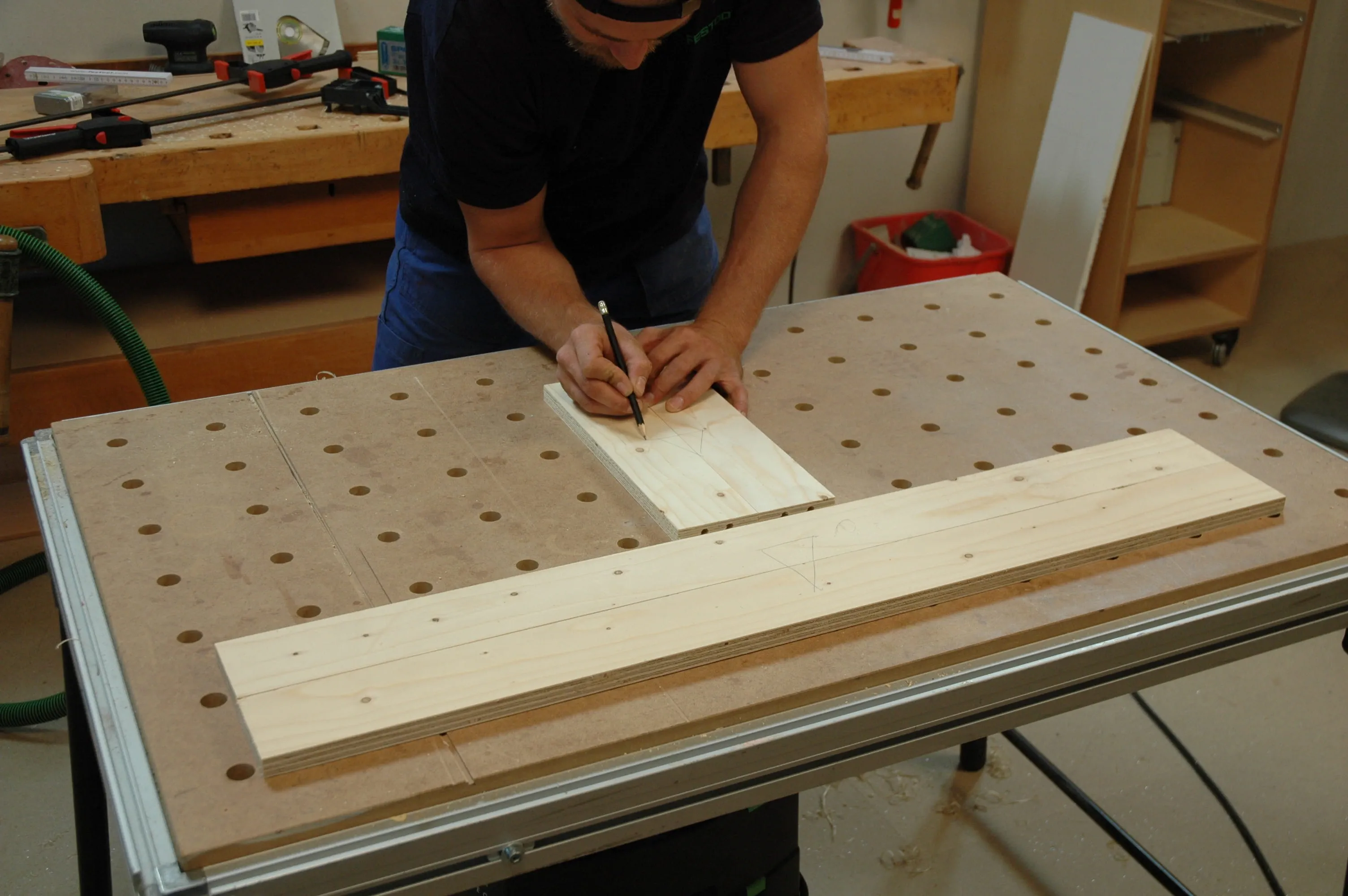

      Zaznaczyć występ deski pod półką, wyrównać deskę na skrzynce i przykręcić.

      +
    • Krok nr 7

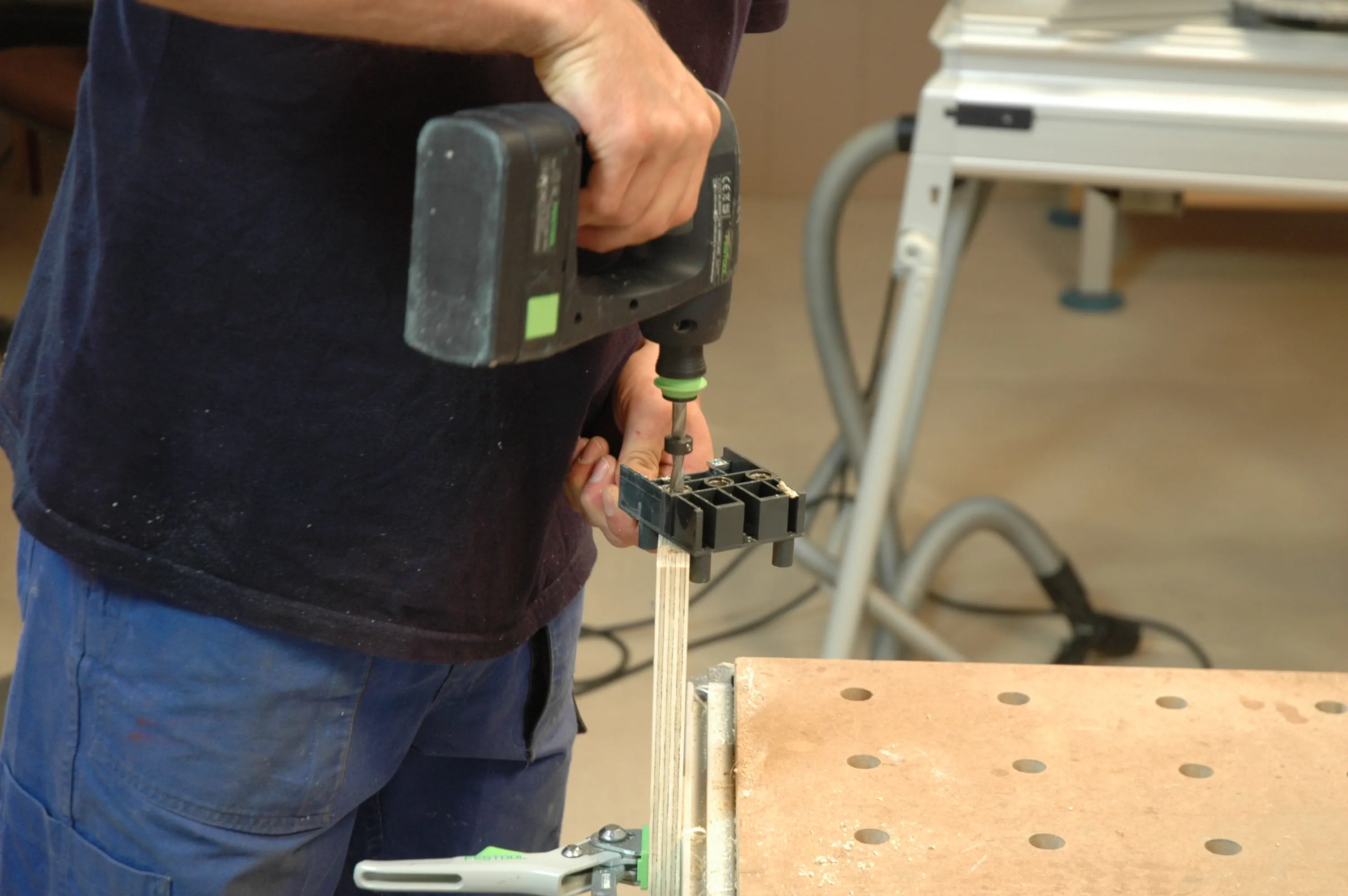

      Cztery części ramy składanej są połączone za pomocą kołków. Jeśli to możliwe, zastosować kołki (8 mm x 40 mm) z drewna wodoodpornego (dąb, Sipo). Za pomocą prostego szablonu wywiercić otwory do połączenia na kołki.

      +
    • Krok nr 8

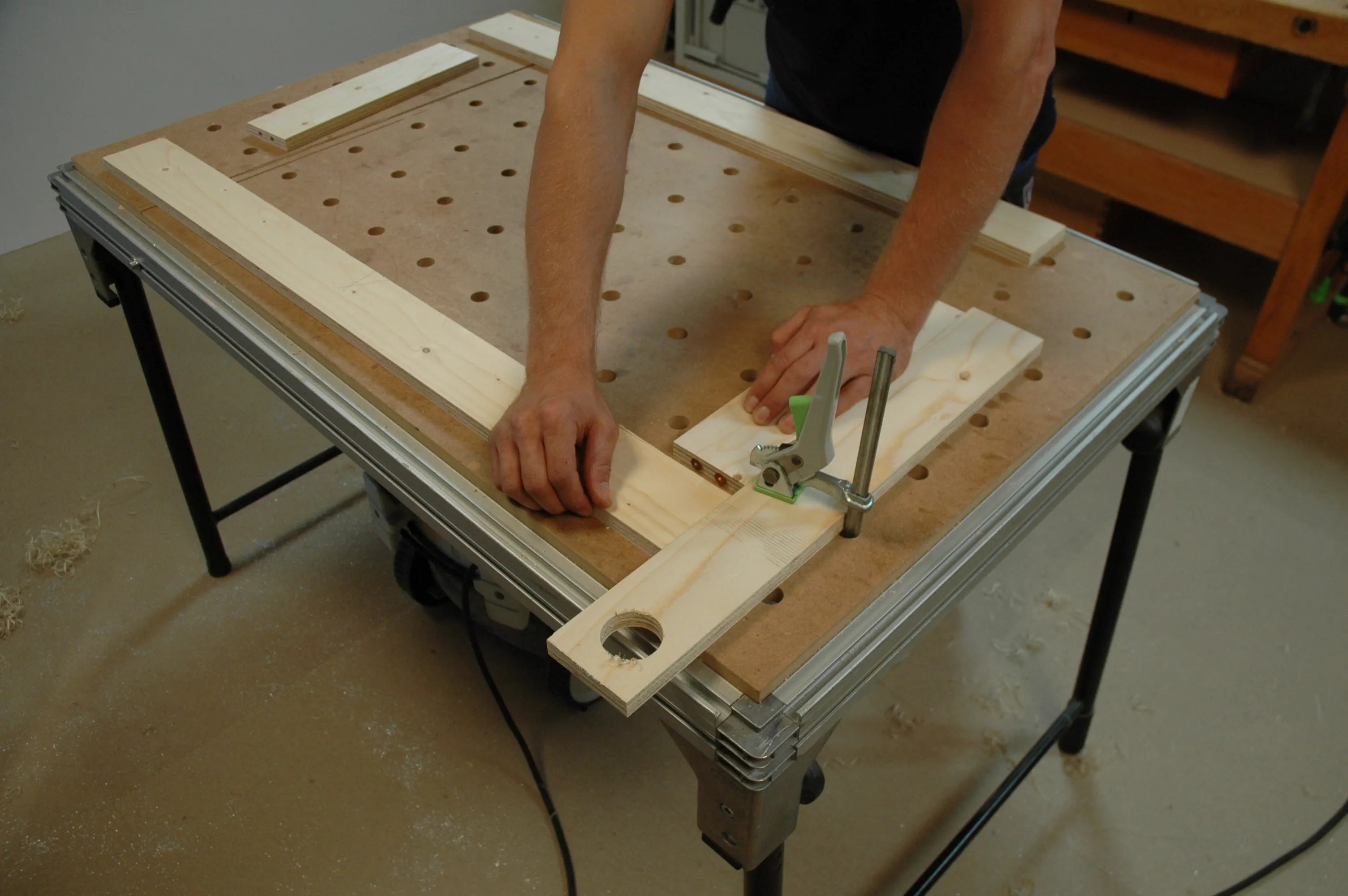

      Zaznaczyć pozycje poszczególnych części ramy za pomocą trójkąta stolarskiego (informacje na temat szablonu i trójkąta stolarskiego są dostępne pod www.Kurswerkstatt.de). Najpierw wywiercić każdorazowo dwa otwory pod kołki 8 mm (głębokość wiercenia połowa długości kołka + 1 mm) w krótkich, wąskich powierzchniach listew ramowych (poz. 6).

      +
    • Krok nr 9

      Otwory powinny znajdować się w odległości ok. 10 mm od krawędzi, w miarę możliwości na środku płyty. Włożyć końcówki kołków do otworów i w ten sposób przenieść punkty środkowe na długie listwy ramowe (poz. 5). Deska zamocowana na stole służy jako ogranicznik. Również w tym przypadku wywiercić otwory przy użyciu tej samej głębokości wiercenia.

      +
    • Krok nr 10

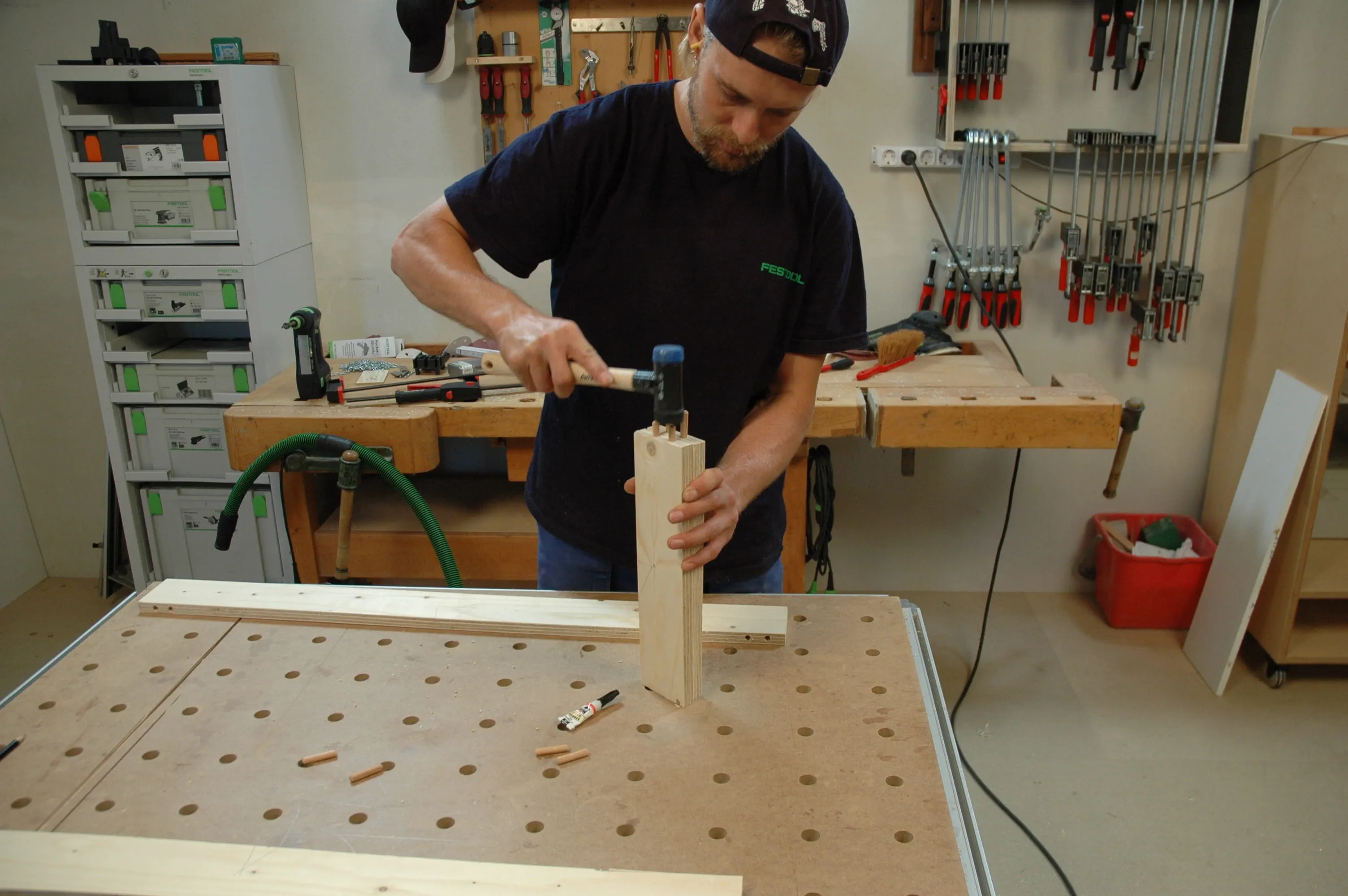

      W otwory pod kołki krótkich listew ramowych wpuścić klej poliuretanowy i wbić kołki. Następnie wpuścić klej w otwory kontrujące i skleić ze sobą części ramy. Usztywnić ramę za pomocą ścisków.

      +

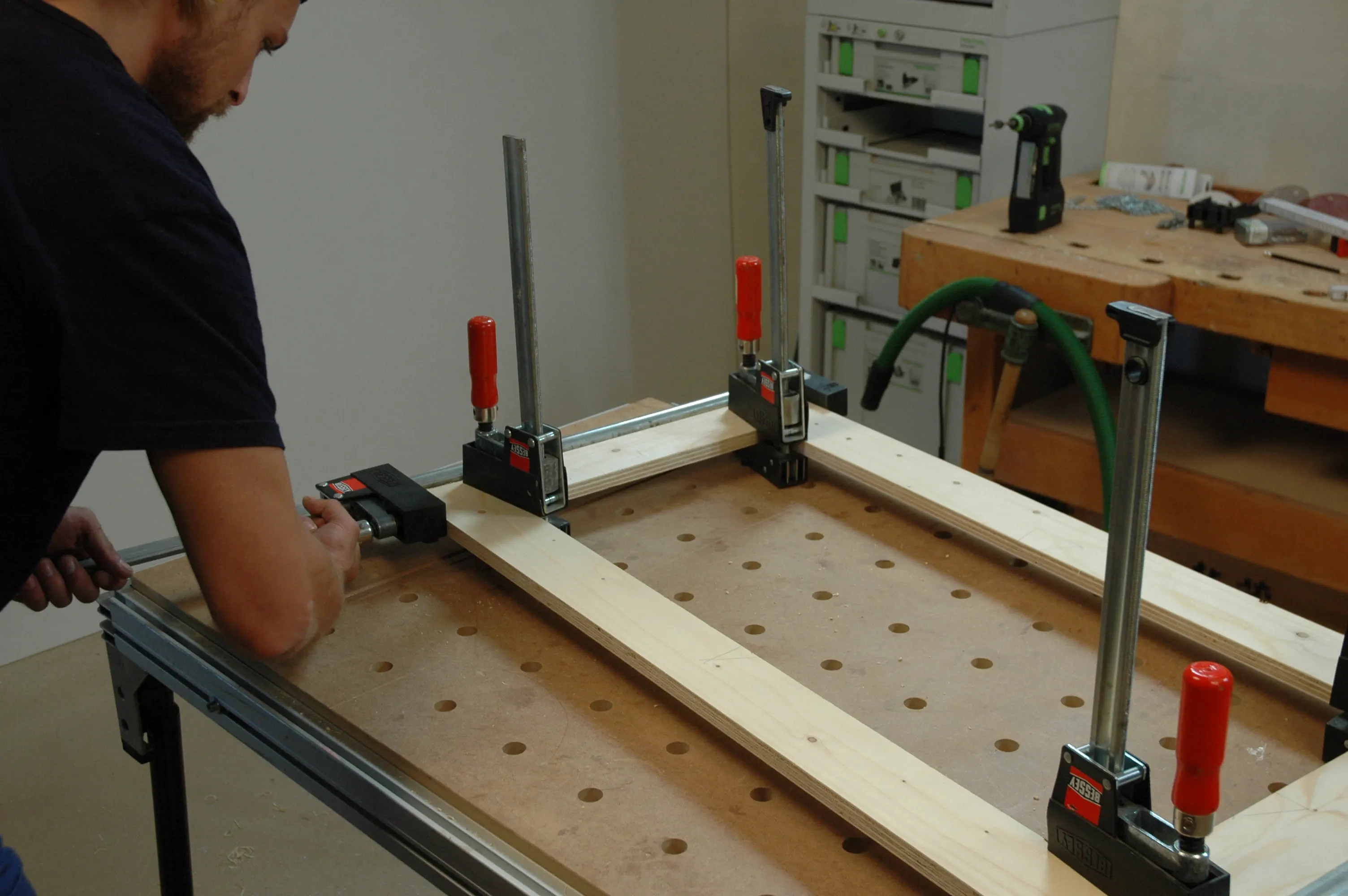

    • Krok nr 11

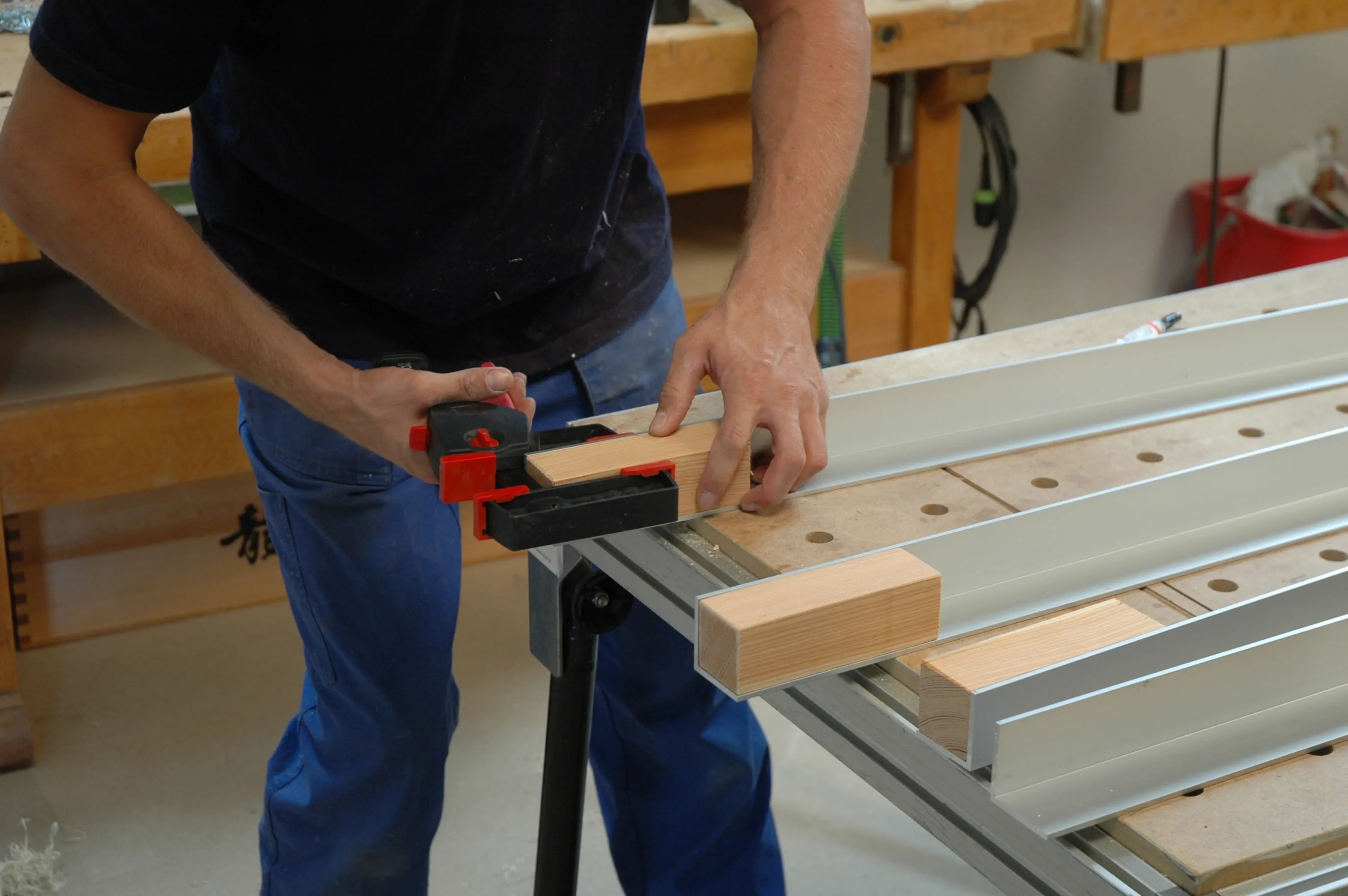

      Niewielkie niedokładności można zniwelować za pomocą ścisków osadzonych pionowo na spoinach klejonych. Nałożyć klej na klocki podporowe (poz. 13) i włożyć klocki w dolną część nóg. Po wyrównaniu zamocować klocki w obu kierunkach za pomocą ścisków.

      +
    • Krok nr 12

      Po wyschnięciu kleju w ramie zwolnić ściski i za pomocą szlifierki mimośrodowej oraz papieru ściernego o ziarnistości P 120 przeszlifować połączenia, uzyskując gładką powierzchnię.
      Górną krawędź ramy ściąć ukośnie za pomocą pilarki tarczowej lub struga ręcznego.

      +
    • Krok nr 13

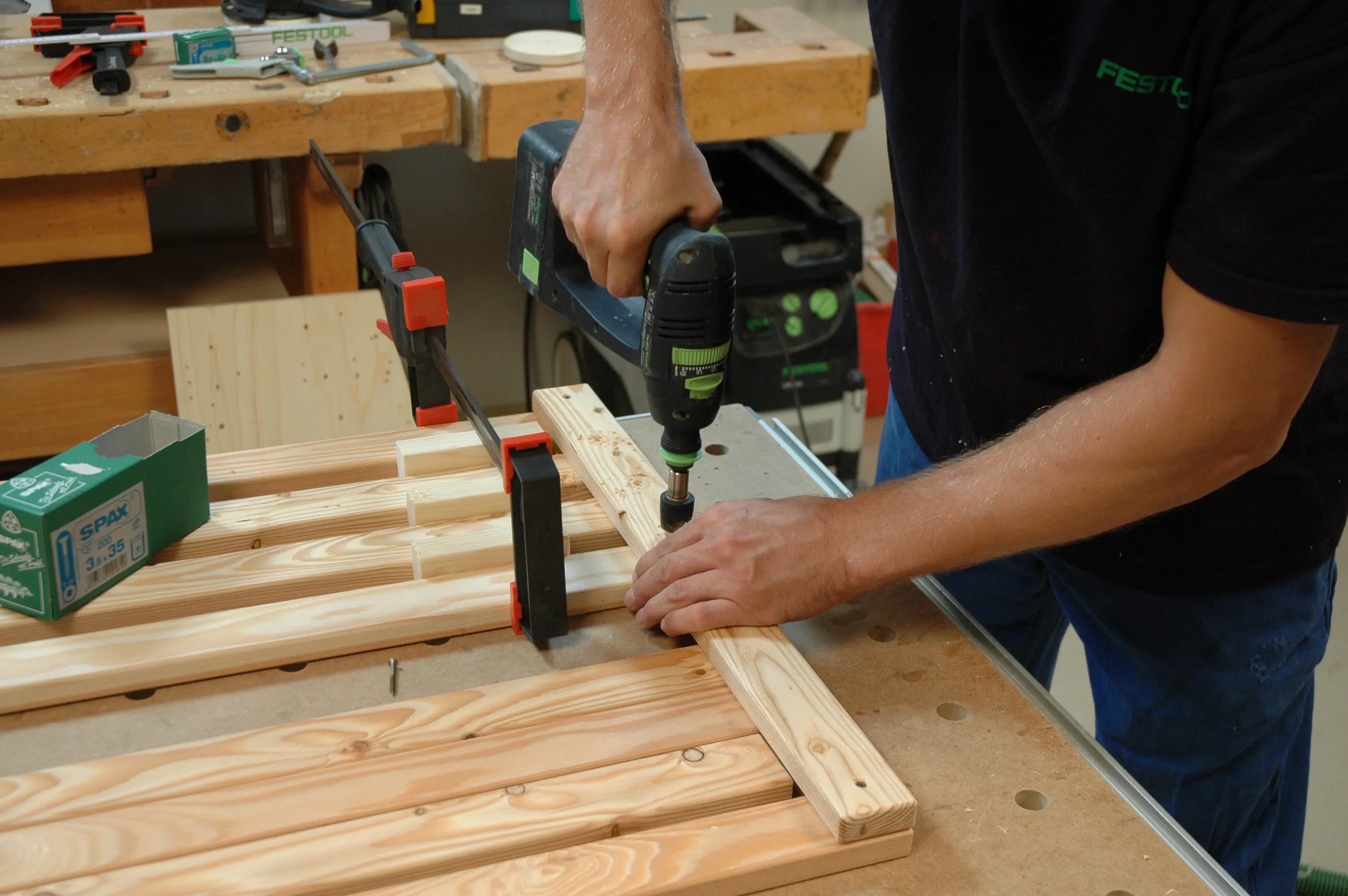

      Złożyć ze sobą listwy (poz. 9) dolnego rusztu. Nawiercić cztery otwory do mocowania pierwszej i ostatniej listwy w listwie podporowej. Przykręcić obie listwy na równi z zewnętrznymi narożami. Następnie zsunąć ze sobą wszystkie listwy i zmierzyć odstęp od zewnętrznej listwy.

      +
    • Krok nr 14

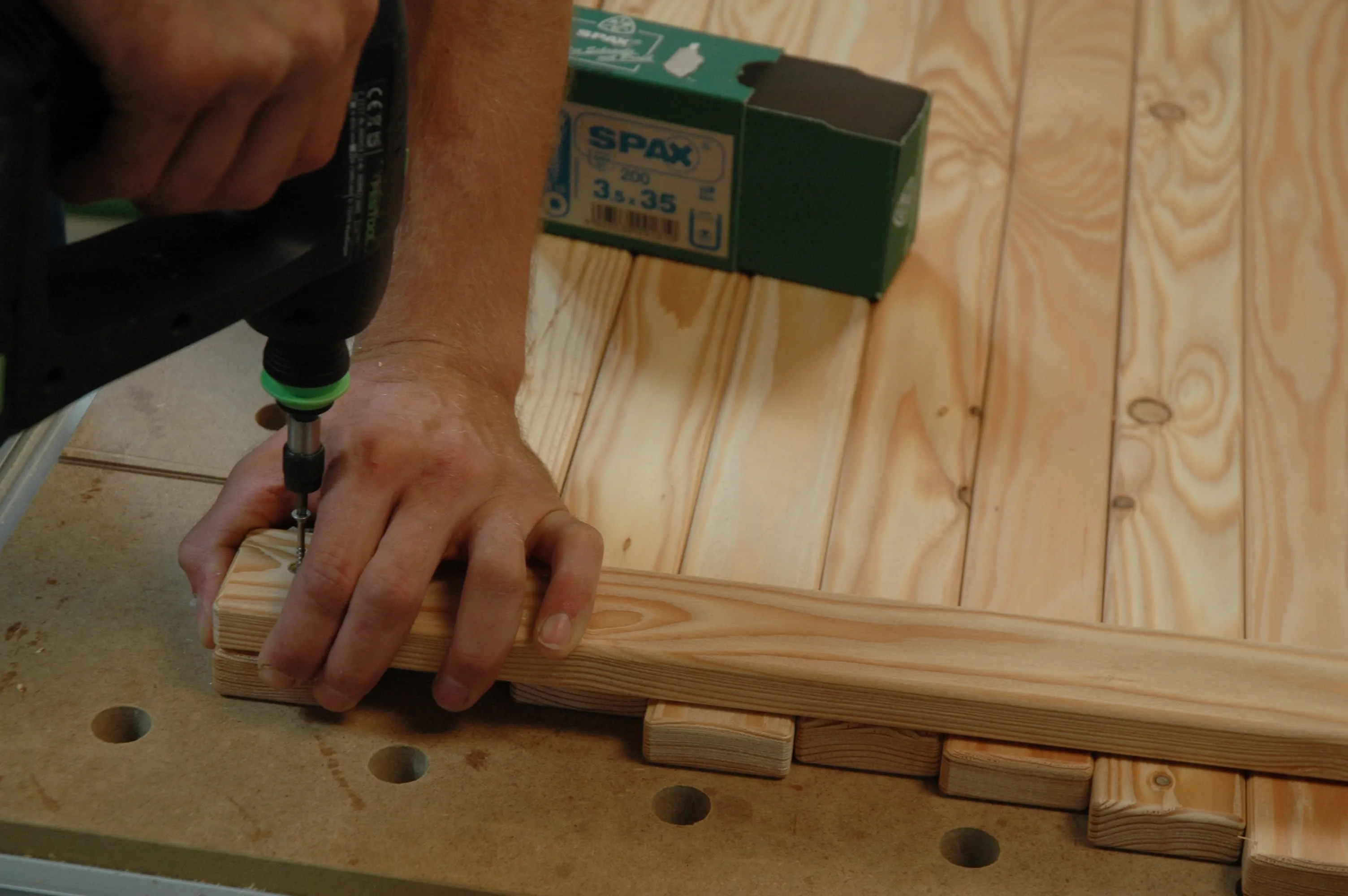

      Zmierzoną wartość podzielić przez liczbę odstępów (7). Pozwoli to uzyskać dokładny pomiar odstępu. Przyciąć listwę z uwzględnieniem tego pomiaru i wykorzystać ją jako element dystansowy podczas skręcania. W celu zwiększenia efektywności pracy można spiąć ze sobą kilka listew wraz z klockami dystansowymi, nawiercić je i przykręcić.

      +
    • Krok nr 15

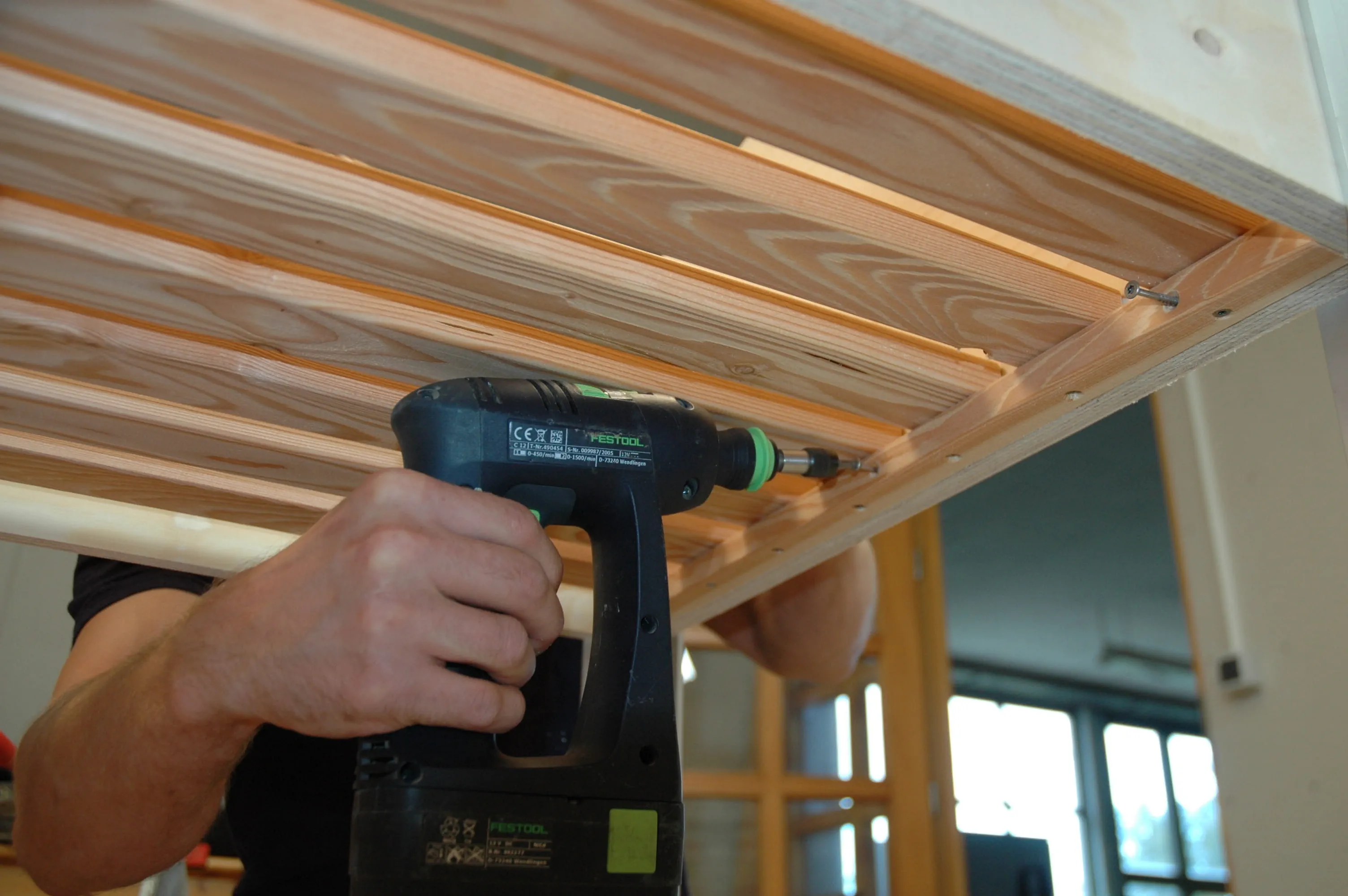

      W ten sam sposób zbudowany jest górny ruszt. Ważne jest, aby obie listwy zewnętrzne przesunąć do wewnątrz o wartość odstępu. Następnie w listwach podporowych górnego rusztu wywiercić otwory 3,5 mm i przykręcić ruszt do skrzynki.

      +
    • Krok nr 16

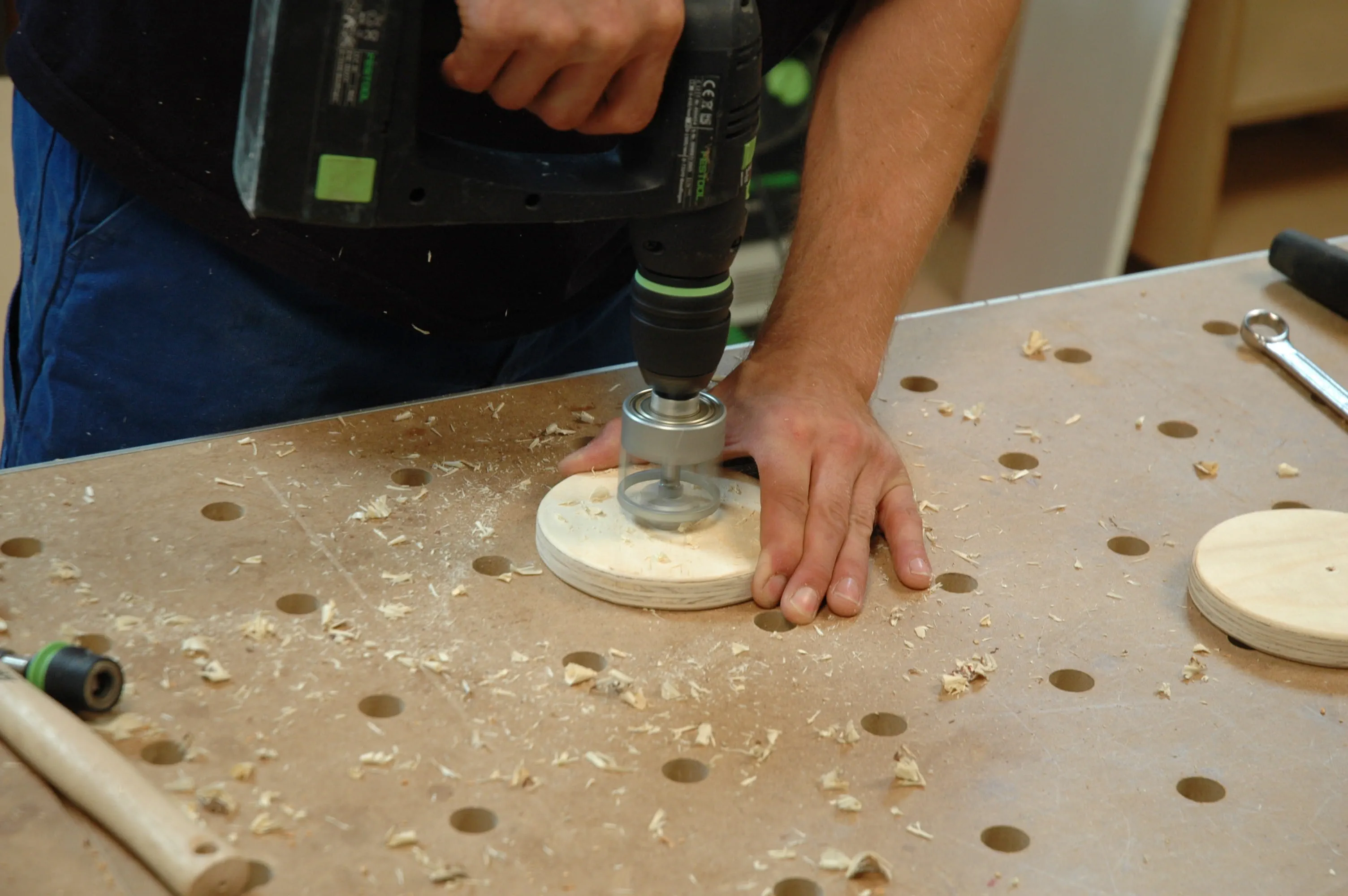

      W celu wykonania regulowanych nóżek należy wyciąć ze sklejki okrągłe krążki (poz. 16) za pomocą wyrzynarki. Za pomocą klocka do szlifowania ręcznego wygładzić krawędzie (usunąć zadziory). Wywiercić na spodzie krążków otwory o średnicy 30 mm, głębokość wiercenia odpowiada łbowi śruby maszynowej (M 10 x 80) i podkładce.

      +
    • Krok nr 17

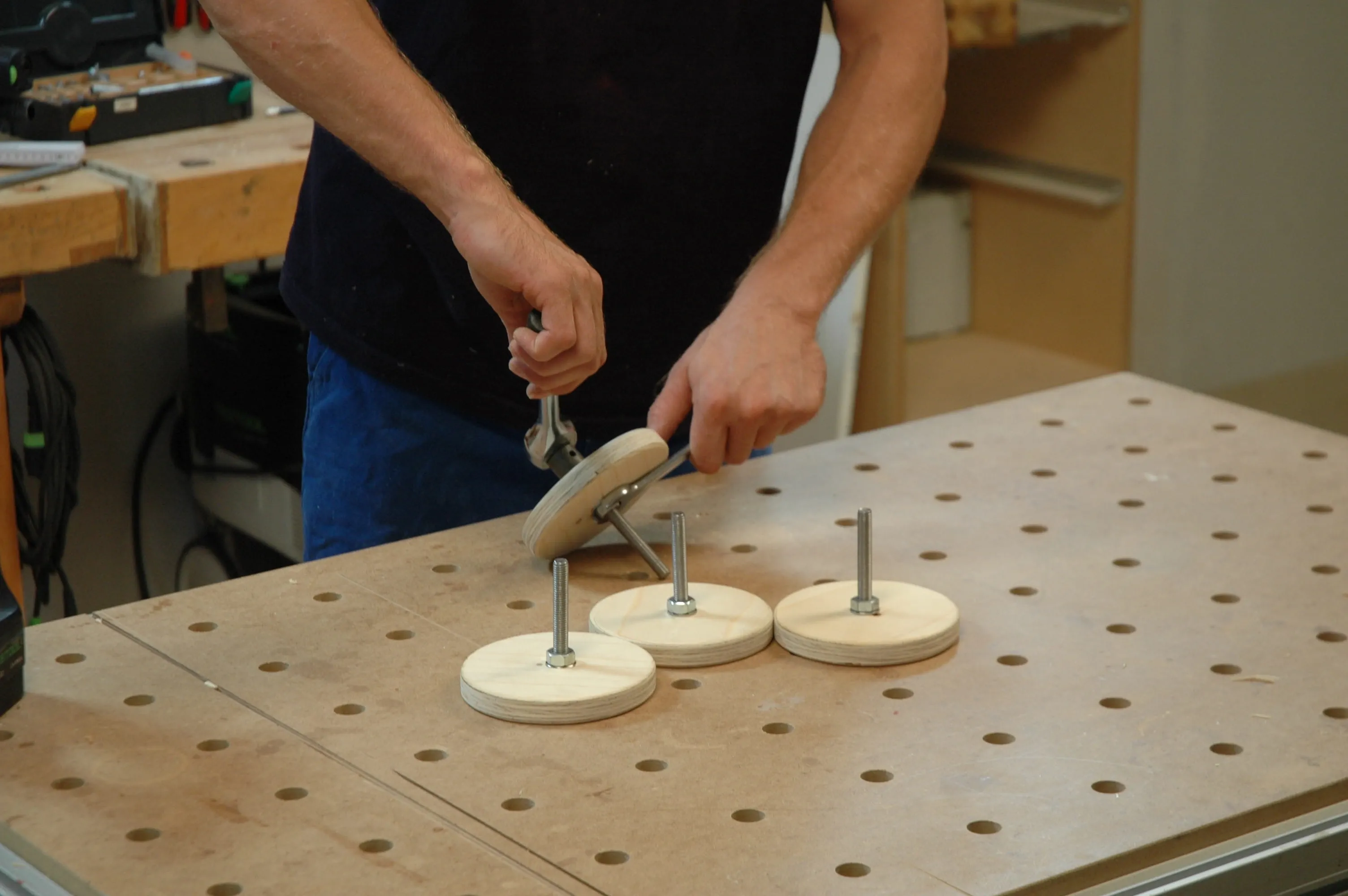

      Następnie wywiercić otwór przelotowy 10 mm pod wkręty. Po przeciwnej stronie umieścić najpierw podkładkę i nakrętkę. Dokręcić nakrętkę za pomocą klucza oczkowego lub widełkowego. Mufy wkręcane lub wbijane są wiercone w nogach jako przeciwgwint dla krążków.

      +
    • Krok nr 18

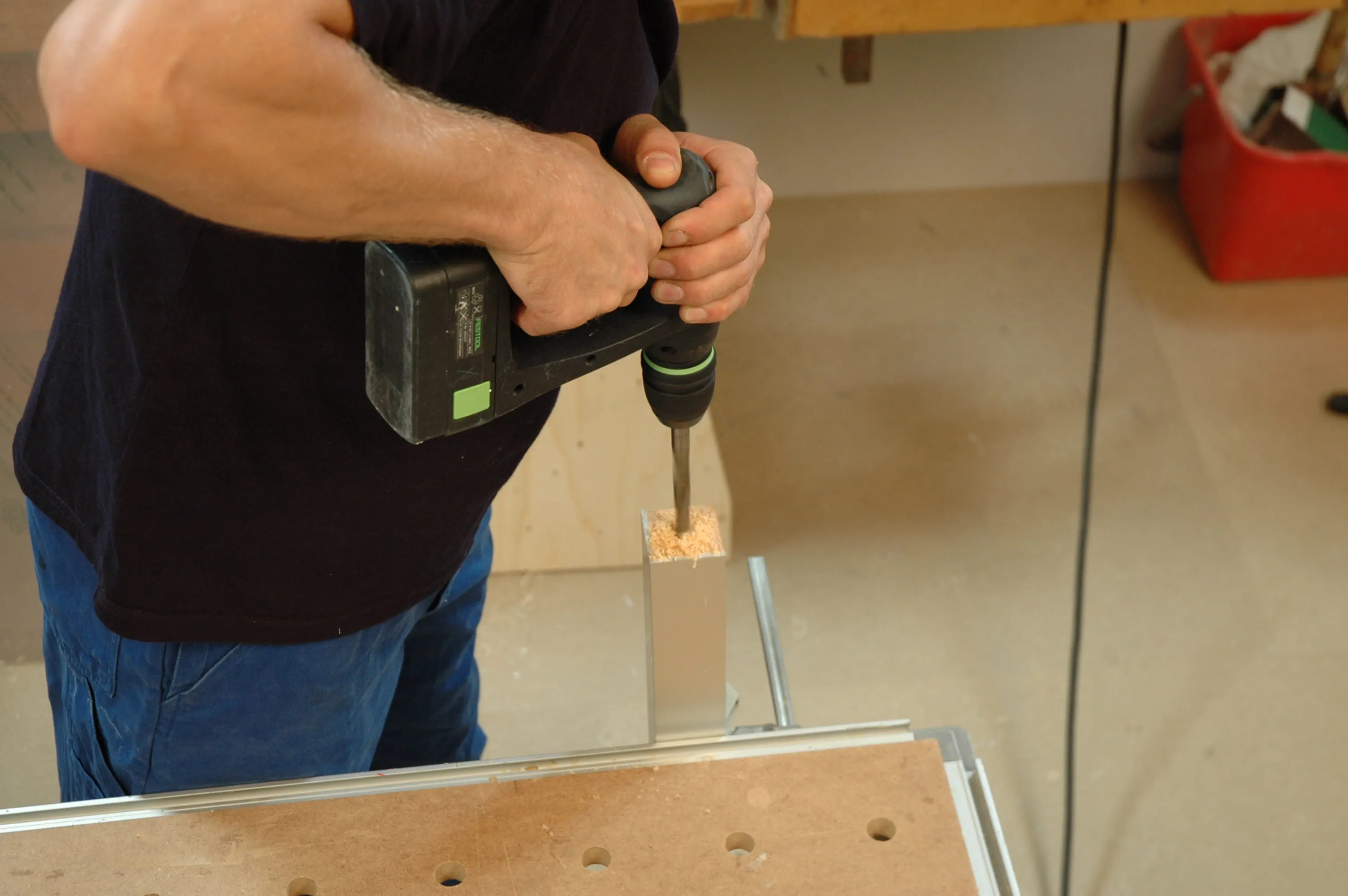

      Głębokość wiercenia odpowiada długości śruby maszynowej. Średnica wiercenia zależy od rodzaju mufy i producenta. W przypadku zastosowania łatwiejszych do obróbki muf wbijanych, po wbiciu należy je dwukrotnie przewiercić i zabezpieczyć przed wysunięciem wkrętami Spax 3,5 x 35.

      +
    • Krok nr 19

      Wywiercić w elemencie zamykającym (poz. 7) otwory (8 mm) w celu umożliwienia regulacji wysokości klapy. Znacznie pogłębić otwory, używając pogłębiacza stożkowego. Umieścić zawias na górnej wąskiej powierzchni elementu zamykającego i wyśrodkować go względem długiej krawędzi w jednej płaszczyźnie z krawędzią elementu zamykającego.

      +
    • Krok nr 20

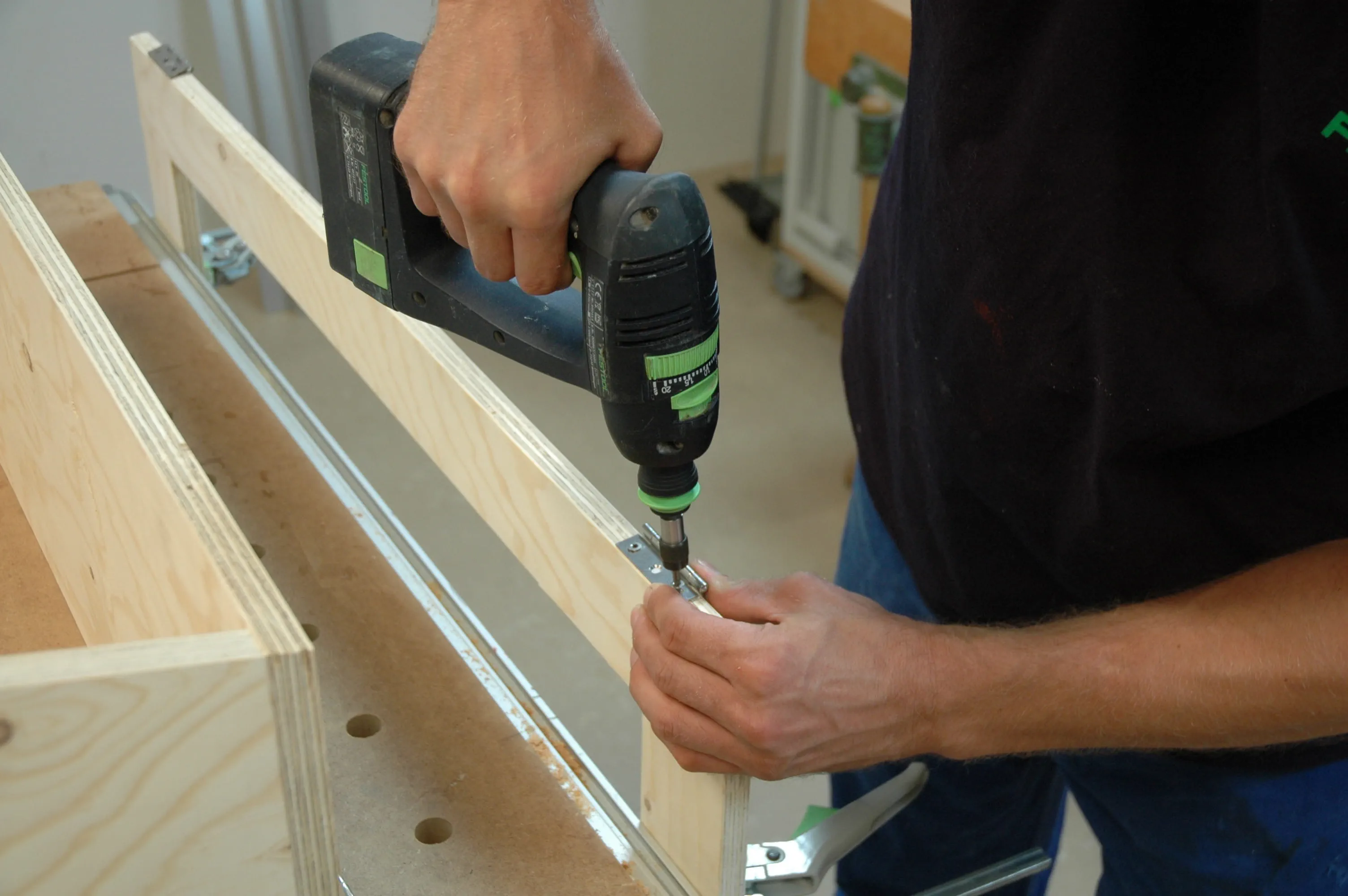

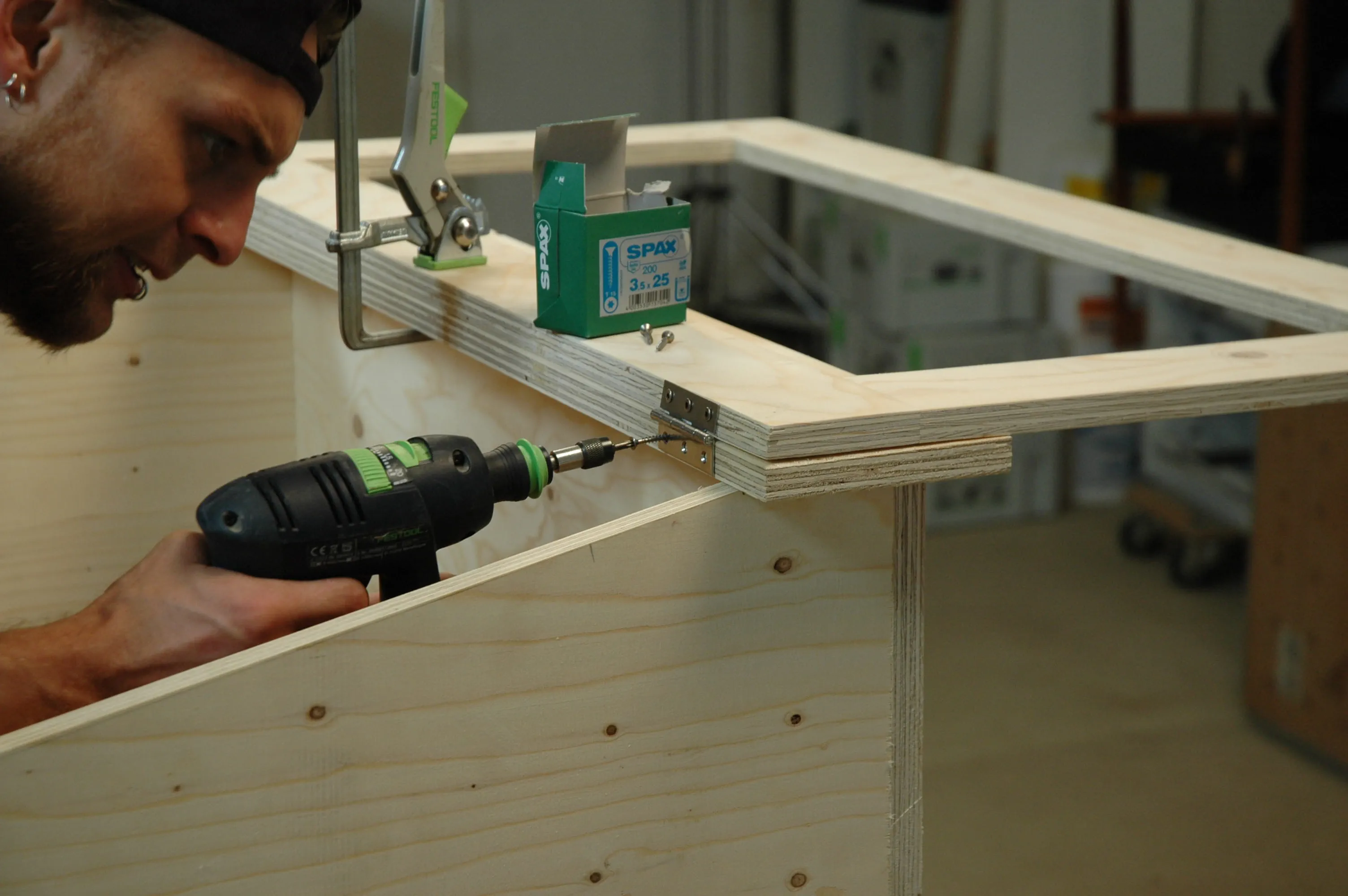

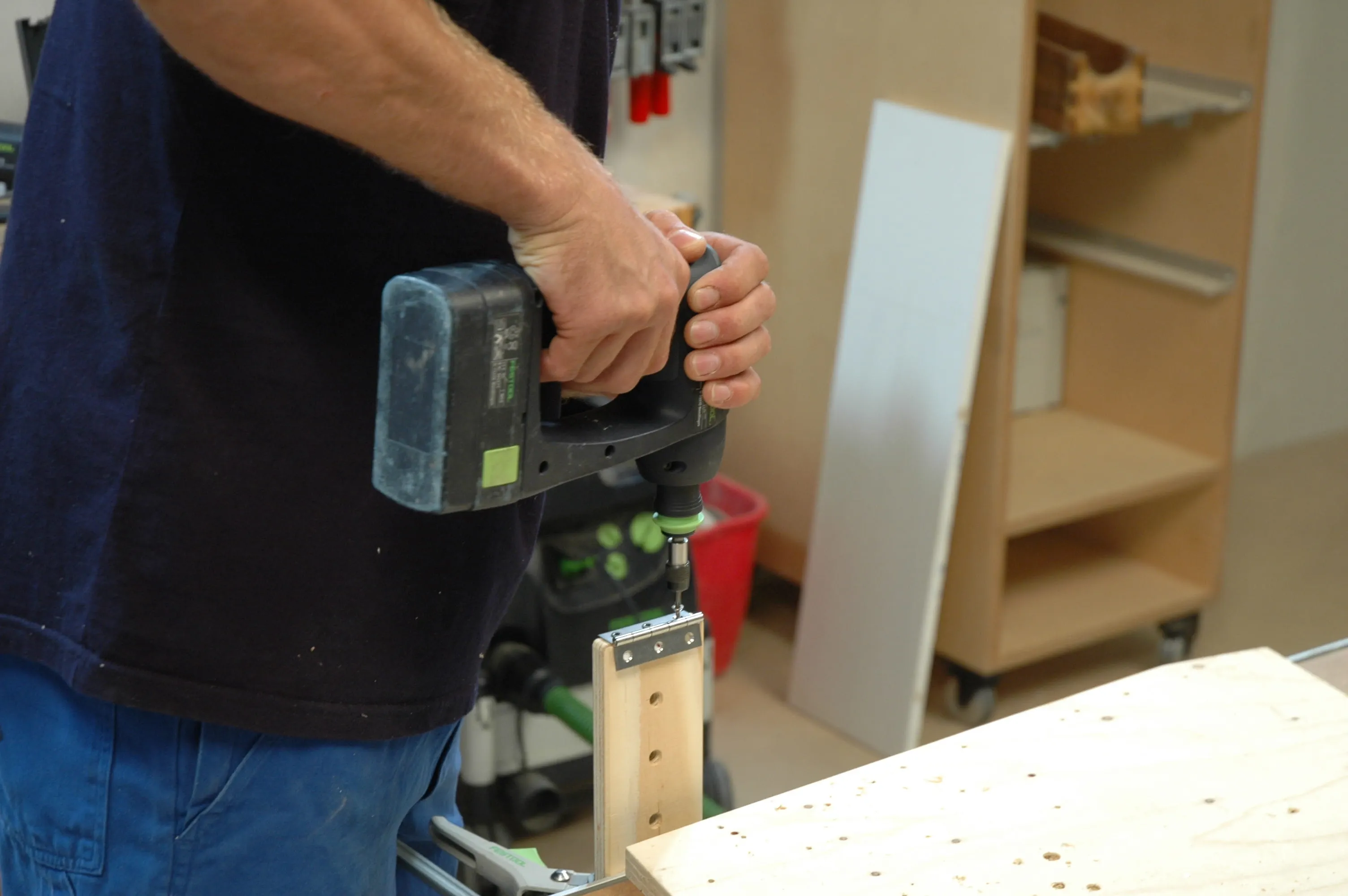

      Przebić otwory pod wkręty za pomocą szydła i wkręcić wkręty Spax 3,5 x 25 mm. Z zachowaniem odstępu 50 mm od naroży i na spodzie zamocować dwa zawiasy na równi z klapą. Wstępne przebicie otworów pod wkręty pomaga ustawić wkręt centralnie w otworze mocującym, tak aby zawias
      nie obracał się na jedną stronę podczas przykręcania.

      +
    • Krok nr 21

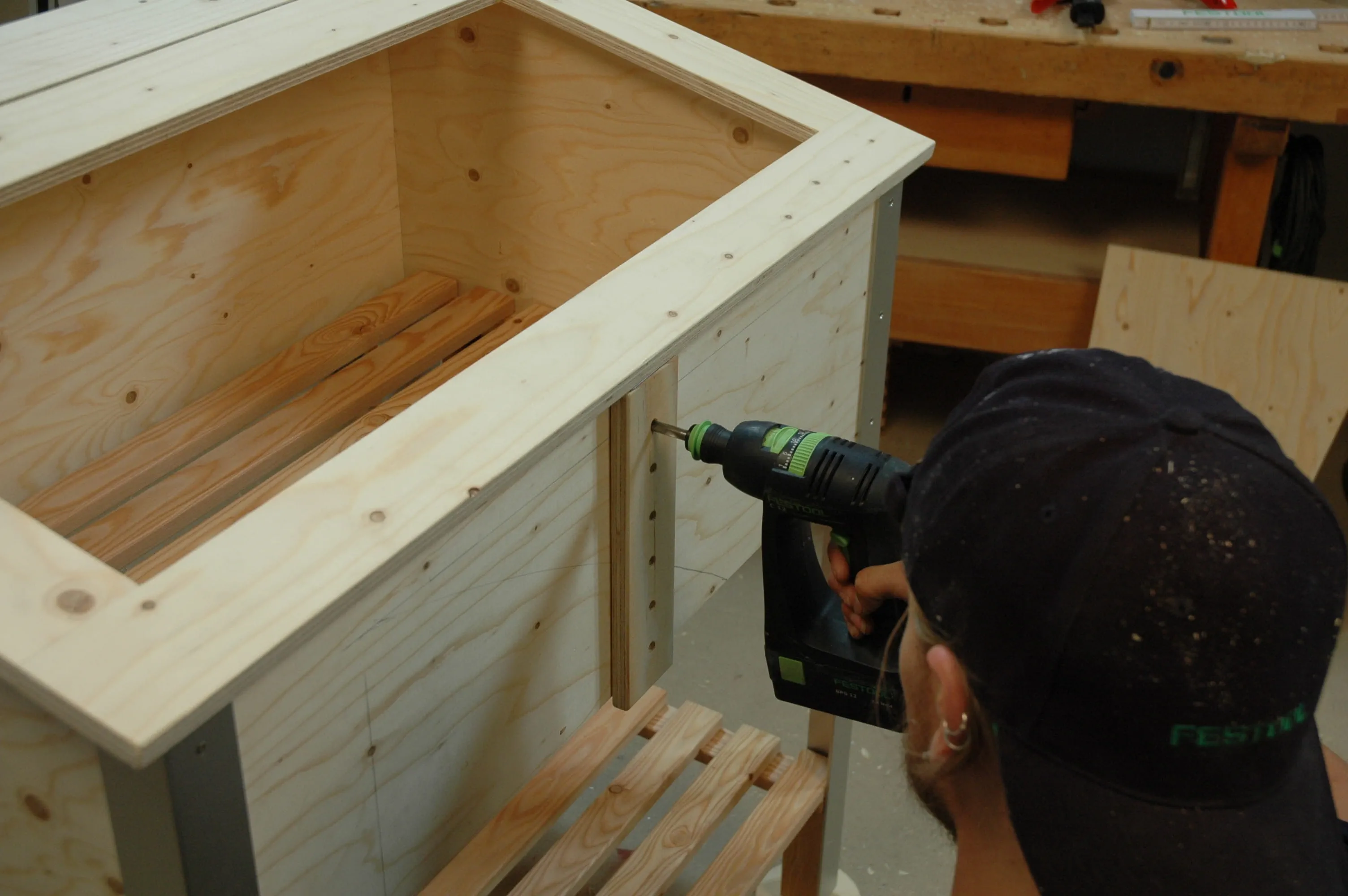

      Klapę położyć na półce górną stroną do dołu, wyrównać po bokach i stabilnie zamocować. Do połączenia klapy ze skrzynką użyć wkrętów Spax. Nawiercić w nogach (poz. 14 + 15) otwory pod wkręty (D = 3,5 mm) i przykręcić nogi do skrzynki.

      +
    • Krok nr 22

      Przykręcić element zamykający na środku ramy składanej i wywiercić górny otwór wiertłem 8 mm, docierając do wnętrza skrzynki. Wygładzić krawędzie płyty ze szkła akrylowego za pomocą noża wygładzającego lub papieru ściernego. Zaznaczyć otwory na folii ochronnej i wywiercić je wiertłem do drewna 3,5 mm z kłem centrującym.
      Pogłębić otwory za pomocą pogłębiacza stożkowego.

      +
    • Krok nr 23

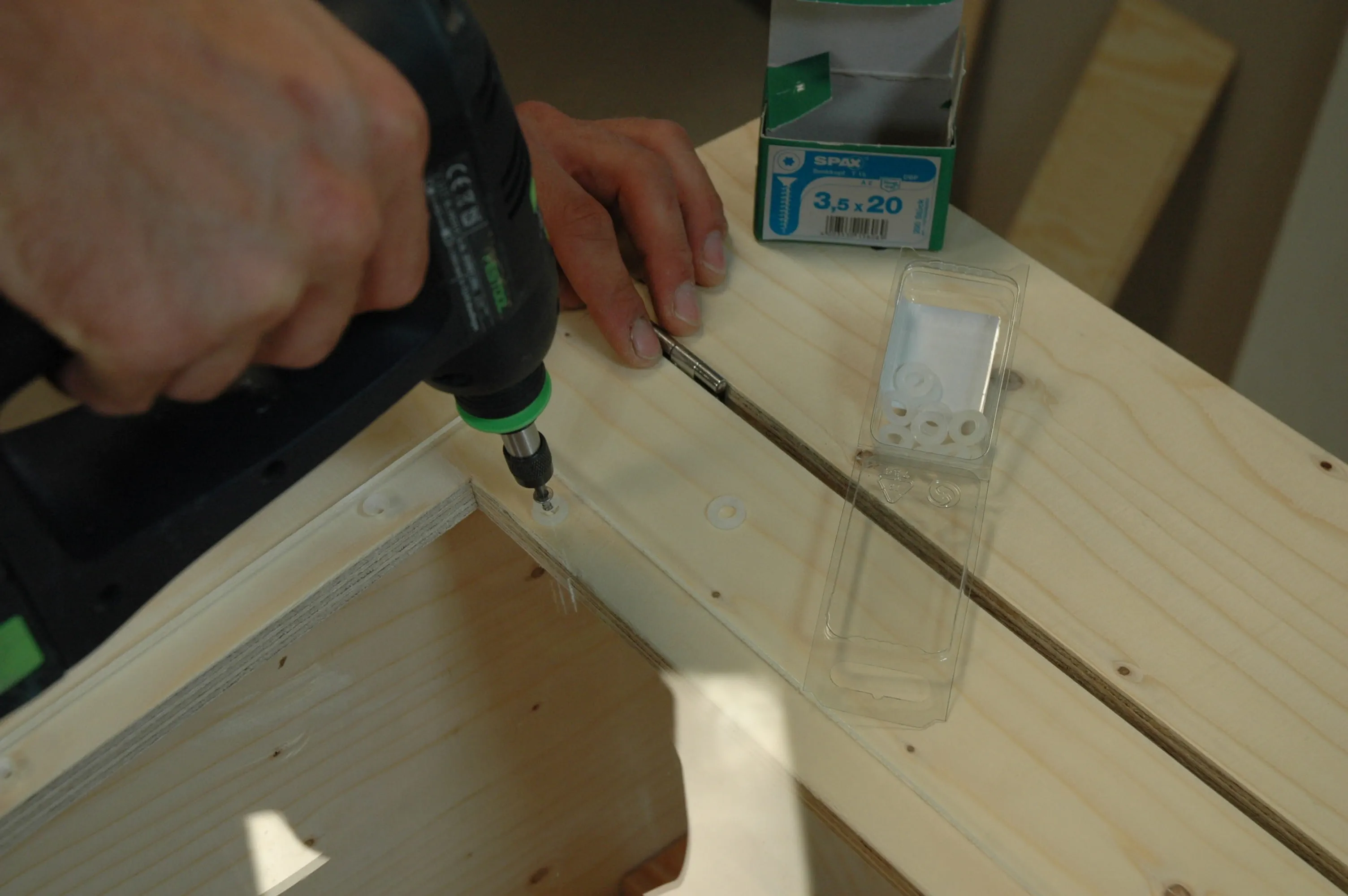

      Podczas przykręcania szyby należy umieścić pomiędzy ramą a szybą podkładki z tworzywa sztucznego. Przymocować łańcuszek do boku skrzynki i do dolnej części klapy. Jako elementu zamykającego użyć pręta aluminiowego 8 mm (poz. 17). Przyciąć go na 60 długość mm i wywiercić na jednym końcu otwór o średnicy 4,5 mm, przez który przewlec kółko na klucze (D = 30 mm).

      +
    • Krok nr 24

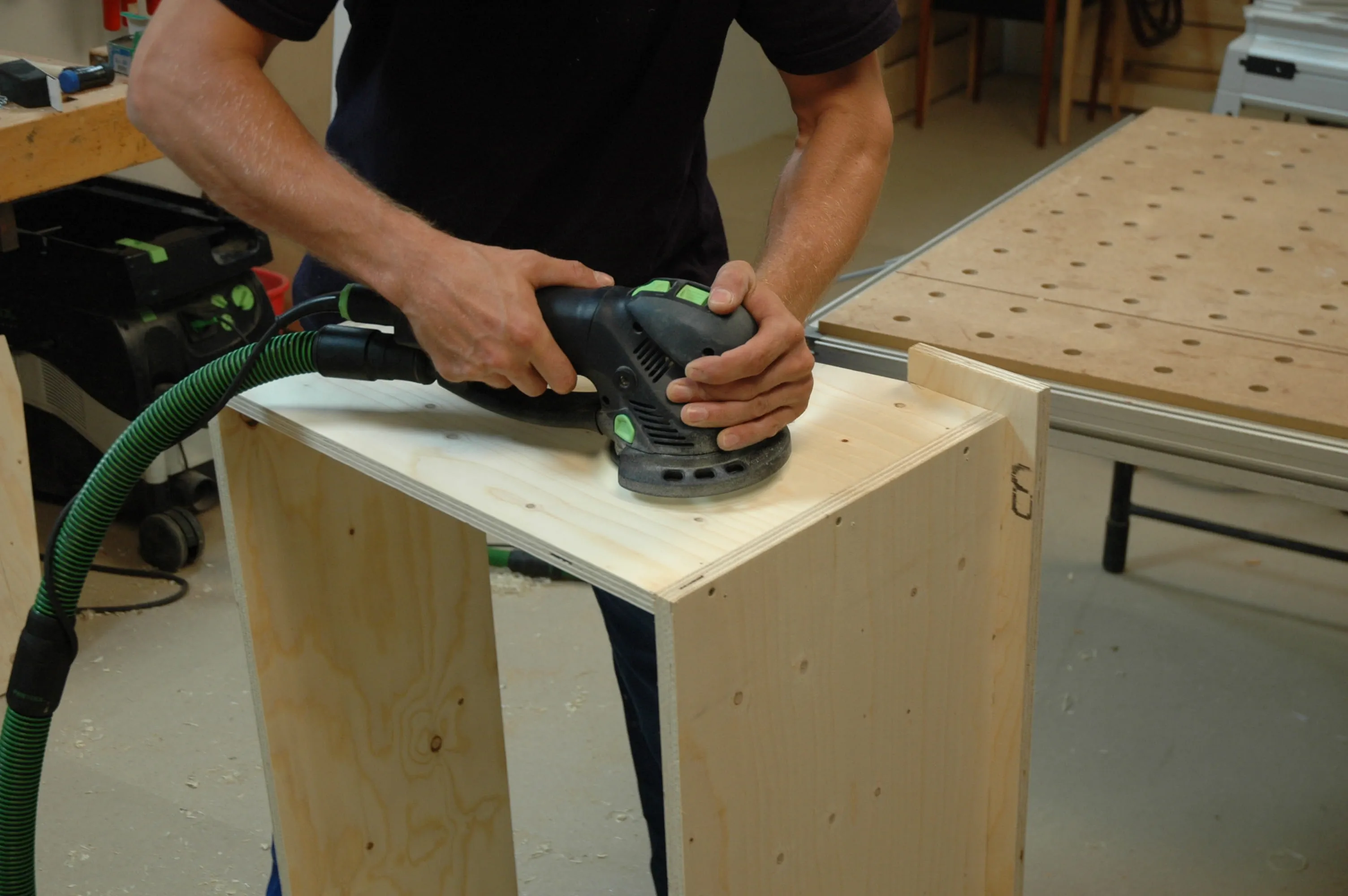

      Do tego kółka dołączyć łańcuszek, za pomocą którego aluminiowy pręt zostanie przymocowany do klapy lub skrzynki. Do obróbki powierzchni należy ponownie rozłożyć inspekt i przeszlifować go za pomocą szlifierki mimośrodowej, szlifowanie końcowe materiałem o ziarnistości P 180. Skrzynkę i ramę pokryć lazurą w wybranym kolorze, a elementy z litego drewna lakierem transparentnym.

      +
