Buda dla psa

Dom dla Twojego psa
buda dla psa

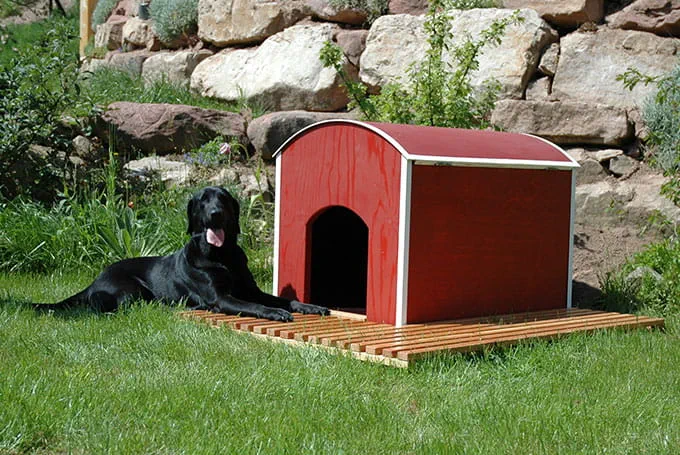

Każde zwierzę potrzebuje swojej przestrzeni do życia, swojego terytorium, swojej „jaskini”, swojego domu. Nasz projekt budy dla psa dotyczy schronienia o nowoczesnym charakterze. Z punktu widzenia komfortu życia Twojego psa ważne jest, aby miał azyl, miejsce, które należy tylko do niego, gdzie może schować swoje kości, przechowywać zabawki lub po prostu odpocząć w spokoju. Aby stworzyć takie miejsce, zaprojektowaliśmy budę dla psa, która dzięki dwuściennej konstrukcji z izolacją zapewnia ochronę i ciepło nawet w chłodne dni. Wymiary budy zostały opracowane z myślą o psach wielkości labradora, ale bez problemu można je dostosować do mniejszych lub większych psów. Wykonanie budy jest małym projektem rodzinnym. Przy większości prac dobrze jest mieć dodatkową parę rąk do pomocy. Przy odrobinie cierpliwości nawet mniej doświadczone osoby mogą sprawić swojemu psu wielką przyjemność.

    Wymagane materiały

    Płyta podstawy
    • Pozycja 1*: 1 x; długość spodu: 966; szerokość: 656; grubość: 4; Sklejka wodoodporna
    • Pozycja 2: 1 x; góra; 900 x 590 x 4; Sklejka wodoodporna
    • Pozycja 3: 2 x; listwa wzdłużna 900 x 35 x 4; świerk; Sklejka wodoodporna
    • Pozycja 4: 3 x; listwa poprzeczna 520 x 35 x 20; modrzew
    • Pozycja 5: 1 x; próg; 320 x 33 x 24; modrzew

    Ścianka przednia/tylna

    • Pozycja 6: 2 x; strona zewnętrzna; 695 x 638 x 9; BFU 100
    • Pozycja 7: 2 x; strona wewnętrzna 695 x 590 x 4; Sklejka wodoodporna
    • Pozycja 8: 4 x; listwa boczna; ok. 590 x 35 x 20; modrzew
    • Pozycja 9: 4 x; górna listwa łukowa: ok. 350 x 35 x 20; modrzew
    • Pozycja 10: 2 x; boczna listwa drzwiowa; 325 x 35 x 20; modrzew
    • Pozycja 11: 2 x; łukowa listwa drzwiowa; ok. 210 x 35 x 20; modrzew

    Ścianki boczne

    • Pozycja 12: 2 x; strona zewnętrzna; 966 x 551 x 9; BFU 100
    • Pozycja 13: 2 x; strona wewnętrzna; 948 x 551 x 4; Sklejka wodoodporna
    • Pozycja 14: 4 x listwa wzdłużna; 448 x 35 x 20; modrzew
    • Pozycja 15: 6 x; listwa poprzeczna; 481 x 35 x 20; modrzew

    Dach

    • Pozycja 16: 1 x; góra; 990 x 760 x 4; BFU 100
    • Pozycja 17: 1 x; spód; 900 x 670 x 4; Sklejka wodoodporna
    • Pozycja 18: 3 x; wspornik dachu; 635 x 140 x 18; Sklejka wodoodporna
    • Pozycja 19: 2 x; listwa krawędziowa; 900 x 35 x 30; modrzew

    Okucia

    • Pozycja 20: 4 x; listwa narożna biała; 590 x 25/25 x 2; tworzywo sztuczne
    • Pozycja 21: 4 x; zawias kulisowy, ocynkowany

    Ruszt (wymiary dopasować indywidualnie)

    • Pozycja 22: 4 x; belka nośna; 1450 x 50 x 60; modrzew
    • Pozycja 23: 8 x ; łata długa; 1650 x 80 x 20; modrzew
    • Pozycja 24: 7x; łata krótka; 650 x 80 x 20; modrzew
     Wszystkie dane w mm
    * Pozycja na szkicu

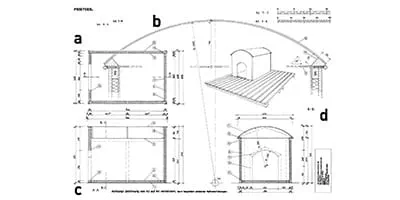

    Szkic konstrukcyjny

    Rzut poziomy i przekroje w skali 1:4
    Detal dachu w skali 1:1
    a: rzut poziomy
    b: detal dachu
    c: przekrój A-A
    d: przekrój B-B

    Przejdź do pobierania
    Maszyny
    Wyposażenie

    Pozostałe narzędzia:



    • wiertło szpiczaste
    • pędzel
    • taśma klejąca
    • wyciskacz do tub z klejem
    • pilarka ręczna



    Sposób postępowania

    Wykonanie budy dla psa krok po kroku
    • Krok 1

      Płyty ze sklejki przyciąć na wymiar zgodnie ze specyfikacją w wykazie materiałów. W przypadku samodzielnego docinania poszczególnych płyt najłatwiej jest położyć na podłodze łaty jako podpory, a następnie za pomocą zagłębiarki i szyny prowadzącej przyciąć płyty na wymiar. Okazało się, że sensownym rozwiązaniem jest rozpoczęcie pracy od budowy dwóch ścian bocznych

      +
    • Krok nr 2

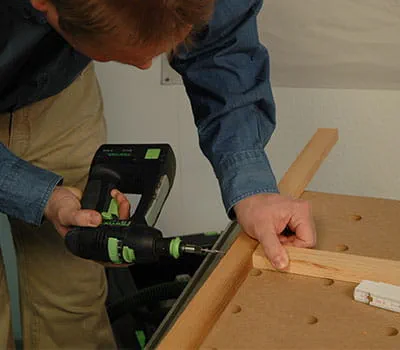

      i podłogi. Przyciąć kantówki (poz. 3, 4, 8, 14, 15) na podany wymiar. Jeśli dysponujesz wyłącznie innymi przekrojami, możesz uzyskać wymagany wymiar za pomocą stolikowej pilarki tarczowej. Przed przystąpieniem do wiercenia otworów należy zaznaczyć na kantówkach pozycje otworów. Następnie przykręcić poszczególne ramy do konstrukcji nośnej (rozmiar wkrętów 4,5 x 80 mm).

      +
    • Krok nr 3

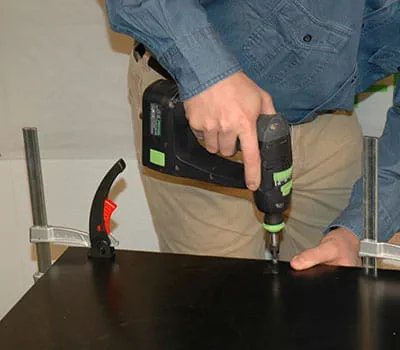

      Po przykręceniu ram konstrukcji nośnej założyć okładziny wewnętrzne (poz. 2,7,13). Zamocować płyty za pomocą ścisków i wywiercić otwory pod wkręty. Przykręcić płyty do konstrukcji nośnej za pomocą wkrętów Spax (3,5 x 20 mm).

      +
    • Krok nr 4

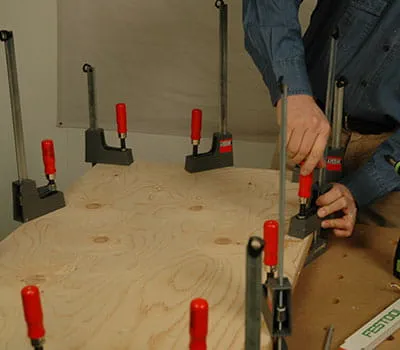

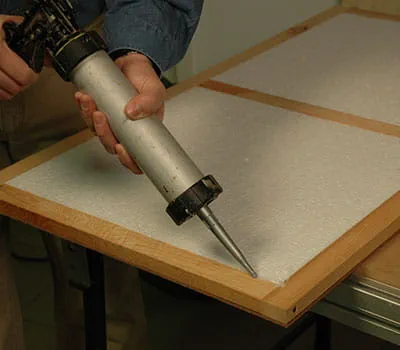

      Po przykręceniu wszystkich płyt wewnętrznych oraz płyty podstawy (poz. 1) należy przyciąć izolację styropianową na wymiar i włożyć płyty w przeznaczone do tego celu pola. Zaznaczyć pozycje konstrukcji nośnej na okładzinach zewnętrznych (poz. 6, 12). Zostaną one przyklejone do pozostałej części ściany (klej poliuretanowy). Zamocować poszczególne części ściany za pomocą ścisków.

      +
    • Krok 5

      Zaznaczyć punkt środkowy promienia zaokrąglenia dachu i drzwi na zewnętrznej okładzinie szczytu. Skonstruować prosty cyrkiel z paska sklejki (na jednym końcu wywiercić otwór na ołówek, zmierzyć promień od czubka ołówka w kierunku do tyłu i wywiercić otwór D = 3,5). Przez ten otwór przykręcić cyrkiel w zaznaczonym punkcie środkowym.

      +
    • Krok 6

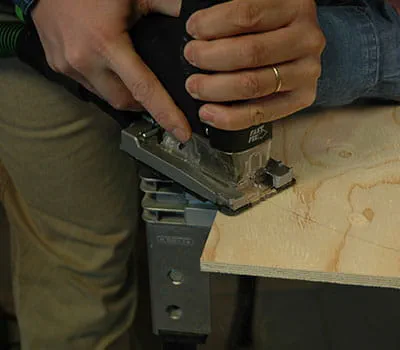

      Teraz można zaznaczyć zaokrąglenie dachu, a następnie zaokrąglenie wejścia. Wyciąć oba zaokrąglenia za pomocą wyrzynarki (brzeszczot do krzywizn), a następnie przenieść górny łuk na tylną ścianę szczytową. Także tutaj wykonać zaokrąglenie za pomocą wyrzynarki. Łuk można również odwzorować z rysunku w skali 1:1.

      +
    • Krok nr 7

      Połączyć oba szczyty i przeszlifować górną część łuku grubym papierem ściernym. W przypadku posiadania frezarki górnowrzecionowej z pierścieniem kopiującym można również wyfrezować zaokrąglenia ścian szczytowych. Zaznaczyć pozycje konstrukcji nośnej (poz. 10, 11) po stronach szczytowych.

      +
    • Krok nr 8

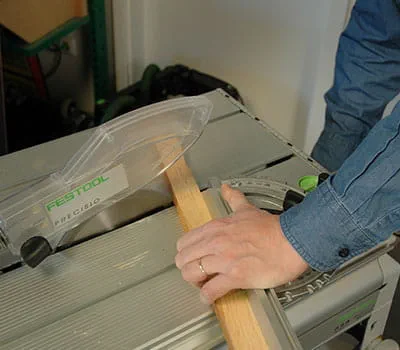

      Ważne jest, aby łaty wystawały na zewnątrz na tyle daleko, aby podczas późniejszego wycinania okrągłego konturu powstała zamknięta krawędź górna. Za pomocą kątomierza ustalić dokładną miarę kąta, pod którym należy dociąć listwy. Ustawić kąt pilarki przesuwnej i dociąć listwy z pierwszej strony.

      +
    • Krok nr 9

      Umieścić docięte listwy na wcześniej zaznaczonych pozycjach, zaznaczyć dokładną długość i odciąć.

      +
    • Krok nr 10

      Listwy przyklejać jedną po drugiej do deski szczytowej. W ten sam sposób zamocować listwy na przedniej ścianie szczytowej. Dopasować również lamele do drzwi i przykleić je. W kolejnym kroku przymocować płyty styropianowe i zamontować okładzinę wewnętrzną.

      +
    • Krok nr 11

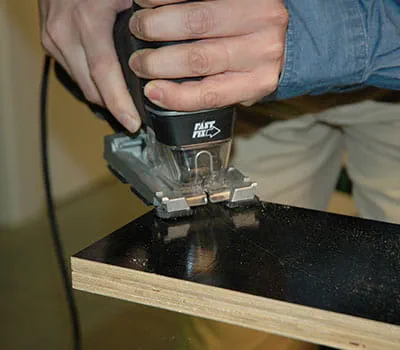

      Po całkowitym zmontowaniu obu ścian szczytowych dociąć za pomocą wyrzynarki okładzinę wewnętrzną i konstrukcję nośną wzdłuż zaokrągleń. Strony szczytowe umieścić na wspornikach dachowych (poz. 18) konstrukcji dachu i przenieść górne zaokrąglenie. Wyciąć wsporniki dachowe za pomocą wyrzynarki.

      +
    • Krok nr 12

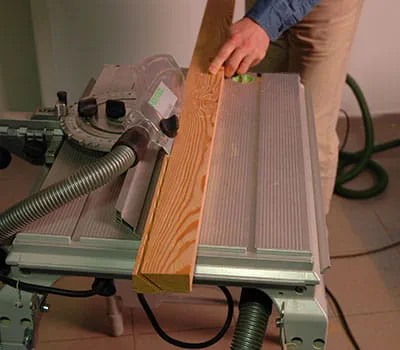

      W celu uzyskania precyzyjnej krawędzi cięcia należy ustawić skok wahadłowy wyrzynarki w pozycji 1. Za pomocą stolikowej pilarki tarczowej przyciąć na długość dachowe listwy wykończeniowe pod skosem. Przy wykonywaniu cięć wzdłużnych w drewnie litym należy bezwzględnie używać grubego brzeszczotu. Za pomocą stolikowej pilarki tarczowej przyciąć listwy na długość.

      +
    • Krok nr 13

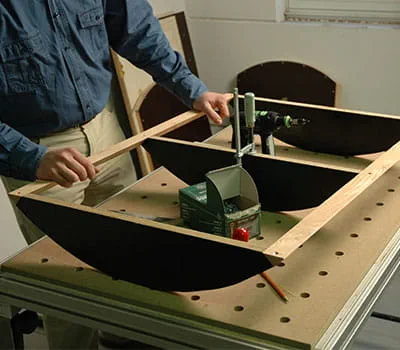

      Zaznaczyć szerokość listew wykończeniowych na wspornikach dachowych i przyciąć naroża za pomocą stolikowej pilarki tarczowej. Zaznaczyć otwory łączące dla śrub pomiędzy listwami wykończeniowymi i żebrami oraz wywiercić otwory (D = 4 mm). Skręcić ze sobą wsporniki i listwy wykończeniowe. Skleić ze sobą wsporniki dachowe i zewnętrzną okładzinę dachu.

      +
    • Krok nr 14

      W celu ułatwienia późniejszego dokładnego pozycjonowania ważne jest zaznaczenie występu dachu. Do klejenia ponownie używamy kleju poliuretanowego. W tym kroku roboczym należy pracować z pomocą dwóch osób. Wskazane jest również wcześniejsze prześledzenie całego procesu „na sucho” (bez kleju). Nanieść klej na wsporniki dachowe i przymocować okładzinę do jednej z zewnętrznych krawędzi.

      +
    • Krok nr 15

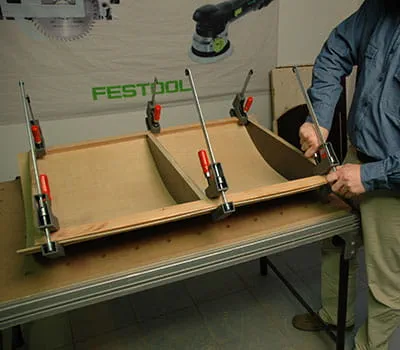

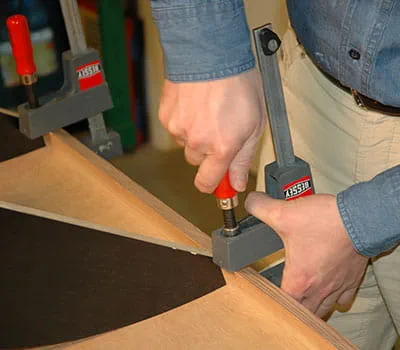

      Przetoczyć konstrukcję nośną, naciskając na okładzinę, i zamocować ją za pomocą ścisków, najpierw na środku, a następnie na drugiej listwie zakończeniowej. W celu uzyskania odpowiedniego rezultatu należy zastosować możliwie jak najwięcej zacisków. Jeśli po wyschnięciu nadal widoczne są szczeliny, należy je uszczelnić wewnątrz dachu silikonem.

      +
    • Krok nr 16

      Zaznaczyć pozycję zawiasów kulisowych na okładzinie wewnętrznej (poz. 17) dachu i wyciąć wyrzynarką wgłębienia kompensujące grubość materiału zawiasów. Teraz przykręcić okładzinę wewnętrzną do dachu. Wywiercić otwory łączące (D = 4,5 mm) pomiędzy poszczególnymi ścianami i skręcić budę.

      +
    • Krok nr 17

      Po nałożeniu i wyrównaniu dachu należy zaznaczyć pozycję zawiasów. Za pomocą wiertła szpiczastego zaznaczyć zewnętrzną stronę ściany na dolnej krawędzi zawiasów. Ponownie zdjąć dach i dokręcić zawiasy. Można teraz zmontować całą budę i przeszlifować wszystkie krawędzie i naroża. Ponownie rozłożyć budę i przeszlifować wszystkie zewnętrzne powierzchnie szlifierką mimośrodową.

      +
    • Krok nr 18

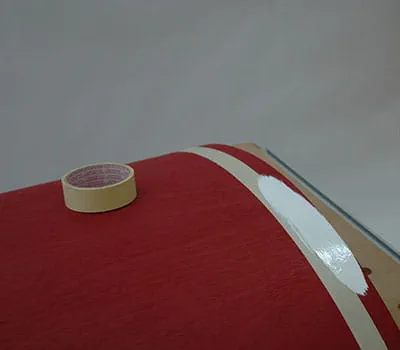

      Szlifowanie końcowe materiałem o ziarnistości P 180. Teraz pomalować powierzchnie wodoodporną lazurą lub lakierem według własnego uznania. Przestrzegać instrukcji użytkowania podanej przez producenta! Za pomocą pilarki precyzyjnej dociąć kątowniki z tworzywa sztucznego, które zostaną trwale przymocowane do naroży budy za pomocą kleju poliuretanowego (Pattex X-PERT). Do zamocowania użyć taśmy klejącej. Okleić przednią krawędź dachu i pomalować brzeg na biało.

      +

    Porada dotycząca klejenia

    Kleje poliuretanowe (w skrócie kleje PU) nadają się szczególnie do stosowania na zewnątrz ze względu na wysoką odporność na warunki atmosferyczne. Można je kupić w tubkach, kartridżach (jak silikon) lub w butelkach. Nadają się do klejenia drewna z drewnem, drewna z tworzywem sztucznym, drewna z metalem, drewna z betonem i wielu innych materiałów. Ważne jest, aby jedna z dwóch łączonych powierzchni miała właściwości chłonne. Kleje poliuretanowe potrzebują wilgoci do utwardzenia, dlatego nadają się również do klejenia wilgotnego drewna.
