Łączenie ram drewnianych łącznikami DOMINO

Łączenie ram drewnianych
Połączenia ram drewnianych na wymiar można łatwo wykonać za pomocą systemu do wykonywania połączeń DOMINO – różne przekroje, rodzaje drewna i rozmiary pozwalają na ich indywidualne kształtowanie. W tym przykładzie zastosowania przedstawiono ustawienia maszyny w celu wykonywania połączeń ram oraz frezowania otworów pod łączniki

    Opis

    Zastosowania systemu do wykonywania połączeń DOMINO są prawie nieograniczone, a jego użycie - nieskomplikowane Już za pomocą jednego łącznika DOMINO naroże ramy jest połączone stabilnie i zabezpieczone przed skręceniem. W ten sposób można szybko wykonać atrakcyjne fronty mebli.

    Dzięki małej frezarce DOMINO w połączeniach meblowych można stosować bardzo małe łączniki. W ten sposób można obrabiać również bardzo wąskie listwy i ramy.

    Z kolei frezarka do połączeń DOMINO XL umożliwia wykonywanie stabilnych połączeń ram, na przykład w łóżkach, stołach czy drzwiach wewnętrznych. Dzięki większej głębokości frezowania, frezarka do połączeń DOMINO XL nadaje się również do wykonywania połączeń kontrowanych. Niektóre z tych możliwości połączeń ilustrują poniższe przykłady.
    Zastosowania systemu do wykonywania połączeń DOMINO są niemal nieograniczone, a jego użycie - nieskomplikowane

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zalecamy wykorzystanie następujących maszyn i wyposażenia:

    Sposób postępowania

    Przykład A: Połączenia ram pod kątem
    • W niniejszym przykładzie użyto łączników 5 x 30 mm. Głębokość frezowania ustawiono na 15 mm.

      +
      Ustawić głębokość frezowania 15 mm.
    • Wysokość frezowania należy wybrać w zależności od obrabianego elementu. W tym przykładzie rama drewniana ma grubość 20 mm. W związku z tym na DF 500 należy ustawić wysokość frezowania 20 mm. Szerokość ramy w niniejszym przykładzie to 60 mm.

      +
      Wysokość frezowania należy wybrać w zależności od obrabianego elementu
    • Dla uzyskania większej stabilności zalecane jest użycie dwóch łączników na każde połączenie narożne. Przyłożyć frezarkę do powierzchni cięcia skośnego i przesuwać ogranicznik ostrożnie w kierunku wierzchołka skosu. Wyfrezować pierwszy otwór tak, aby uzyskać dokładne dopasowanie.

      +
      Dla uzyskania większej stabilności zalecane jest użycie dwóch łączników na każde połączenie narożne
    • Zaznaczyć miejsce, gdzie ma powstać drugi otwór lub poprowadzić maszynę od zewnątrz w kierunku wierzchołka skosu. Ten otwór można wyfrezować tak samo jak pierwszy (dokładne dopasowanie). Podwyższy to stabilność połączenia, wymaga jednak większej precyzji podczas pracy. Można też wyfrezować drugi otwór z luzem, jednak wtedy będzie trzeba użyć odpowiednio większej ilości kleju do wykonania połączenia. Wykonać w ten sposób otwory we wszystkich czterech częściach ramy.

      +
      Zaznaczyć miejsce, gdzie ma powstać drugi otwór lub poprowadzić maszynę od zewnątrz w kierunku wierzchołka skosu
    • Włożyć łączniki z jednej strony połączenia ramy i użyć wystarczającej ilości kleju.

      +
      Włożyć łączniki i użyć wystarczającej ilości kleju
    • Następnie połączyć elementy ramy i docisnąć je na przykład przy pomocy ścisku śrubowego.

      +
      Połączyć elementy ramy

    Sposób postępowania

    Przykład B: Połączenia ram rozwarte
    • Przy łączeniu ram bez skosów, a więc przy połączeniach prostych, można postępować tak jak w pierwszym przykładzie. W niniejszym przykładzie opisujemy inną możliwość przykładania frezarki do połączeń DOMINO do obrabianego elementu.

      +
      Łączenie ram bez skosów
    • Ustawić wysokość frezowania analogicznie do grubości obrabianego elementu. Jako głębokość frezowania wybrać połowę długości łącznika. Oba otwory wyfrezować na taką szerokość, aby zapewnić dokładne dopasowanie; alternatywnie drugi otwór można wykonać z luzem.

      +
      Ustawić wysokość frezowania analogicznie do grubości obrabianego elementu
    • Oprócz zaznaczania i systemu ograniczników, do wykonania otworu można również użyć skali w okienku – w naszym wypadku w odstępie 15 mm od zewnętrznej krawędzi. W tym celu przyłożyć skalę przy zaznaczeniu 15 mm do krawędzi obrabianego elementu.

      +
      Wykonywanie otworów korzystając z zaznaczania lub systemu ograniczników
    • Drugi otwór można wykonać przy użyciu ogranicznika. Dzięki temu możliwe jest pozycjonowanie dwóch łączników obok siebie – obierając za początek krawędź.

      +
      Drugi otwór można wykonać przy użyciu ogranicznika
    • Wskazówka: Przy użyciu ograniczników, krawędź obrabianego elementu będzie widoczna w trójkątnym okienku frezarki DOMINO.

      +
      Przy użyciu ograniczników, krawędź obrabianego elementu będzie widoczna w trójkątnym okienku
    • Wykonać otwory analogicznie dla wszystkich czterech elementów ramy, przy czym w co drugim wykonać otwory nie z przodu, ale na dłuższym boku obrabianego elementu.

      +
      Wykonać otwory analogicznie dla wszystkich czterech elementów ramy
    • Skleić ramę i ewentualnie docisnąć ją przy użyciu ścisku śrubowego.

      +
      Skleić ramę
    • Wskazówka: W przypadku, gdy w ramie mają zostać wyfrezowane wręgi lub wpusty, głębokość wręgu przy frezowaniu otworów pod łączniki powinna być uprzednio zsumowana, aby pomimo wręgów (przy których głębokość otworu na łącznik zostaje częściowo zmniejszona) łącznik był później osadzony centralnie.

      +
      W przypadku, gdy w ramie mają zostać wyfrezowane wręgi lub rowki, głębokość wręgu przy frezowaniu otworów pod łączniki powinna być uprzednio zsumowana

    Sposób postępowania

    Przykład C: Wykonywanie stabilnych połączeń ram za pomocą DOMINO XL

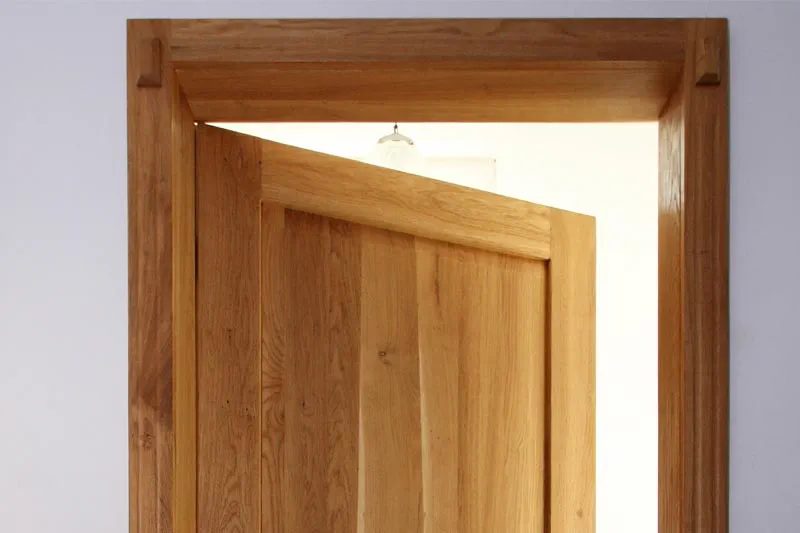

    • Aby uzyskać stabilne połączenia ram drewnianych, na przykład w drzwiach, należy użyć frezarki DOMINO XL. Można wtedy wykorzystać większe łączniki, zapewniające większą stabilność. W niniejszym przykładzie zostaną sporządzone drzwi o konstrukcji ramowej z kontrowanym wręgiem wewnętrznym i dodatkowym łącznikiem wpustowym. Wyjątkowość frezarek do połączeń DOMINO polega na tym, że otwory można frezować również po wykonaniu wręgu, co nie byłoby możliwe przy użyciu klasycznej wiertarki i zwykłych połączeń kołkami z powodu braku odpowiedniej powierzchni podparcia. Tak zwane połączenie kontrowane wymaga szczególnych ustawień głębokości frezowania. Zostaną one przedstawione poniżej.

      +
      Aby uzyskać stabilne połączenia ram drewnianych, należy użyć frezarki DOMINO XL
    • Wskazówka: Ze względu na połączenie kontrowane, pomimo maksymalnej głębokości frezowania 70 mm, DF 700 nie może osadzać łączników 14 x 140 mm. Maksymalny rozmiar standardowego łącznika to 14 x 100 mm. W przypadku, gdy głębokość frezowania ma zostać maksymalne wykorzystana, a łącznik wymaga odpowiedniego rozmiaru maksymalnego, można przyciąć pręty na łączniki na odpowiednią długość i w ten sposób uzyskać perfekcyjny rozmiar łącznika.

      +
      Przycinanie prętów na łączniki na odpowiednią długość
    • Zaznaczyć żądaną pozycję na łącznik i wykonać frezowanie korzystając z okienka. Wyfrezować otwory w obu obrabianych elementach na maksymalną głębokość (każdorazowo 70 mm) frezem 14 mm. W przypadku drewna z przekrojem poprzecznym, wykonać otwory o dokładnej szerokości. Łączniki będą następnie klejone, co zapewnia dokładne osadzenie. Wysokość frezowania to połowa grubości obrabianego elementu (w niniejszym przykładzie grubość ta to 40 mm, a więc wysokość frezowania należy ustawić na 20 mm).

      +
      Zaznaczyć żądaną pozycję łącznika i wykonać frezowanie korzystając z okienka.
    • W przypadku elementu podłużnego ramy również należy wyfrezować otwory na głębokość 70 mm, jednak pierwszy otwór powinien być dokładnie dopasowany, a drugi posiadać luz. Postępować tak samo przy kolejnych poprzecznych i podłużnych elementach ramy.

      +
      W przypadku elementu podłużnego ramy również należy wyfrezować otwory na głębokość 70 mm
    • Odciąć odpowiednie łączniki z prętów do samodzielnego przygotowania. W tym przykładzie szerokość ramy wynosi 115 mm. Oblicza się ją w następujący sposób: 2 x głębokość frezowania 70 mm = 140 mm minus połączenie kontrowane 25 mm = 115 mm. Przyciąć łącznik kilka milimetrów krócej (aby później klej miał wystarczającą ilość miejsca), a więc na 112 mm.

      +
      Odciąć odpowiednie łączniki z prętów do samodzielnego przygotowania
    • Sfazować łącznik na obrzeżach przy pomocy klocka szlifierskiego. Dzięki temu o wiele łatwiej będzie dopasować poszczególne elementy.

      +
      Sfazować łącznik na obrzeżach przy pomocy klocka szlifierskiego
    • Wbić łącznik do oporu dodając kleju w wyfrezowany otwór w drewnie o przekroju poprzecznym. Złożyć poprzeczne i podłużne elementy ramy i przy pomocy ścisku śrubowego skleić połączenie. W ten sposób można stabilnie łączyć ramy drewniane za pomocą maszyny ręcznej.

      +
      Wbić łącznik do oporu dodając kleju w wyfrezowany otwór w drewnie o przekroju poprzecznym
