Wiercenie rzędu otworów przy użyciu płyty prowadzącej do frezarki górnowrzecionowej
Opis

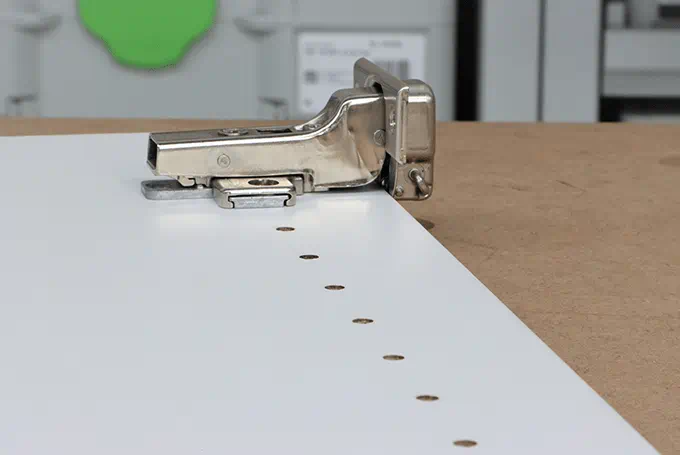

W ten sposób instalowane są standardowe okucia, na przykład:
- zawiasy puszkowe
- wsporniki do spodów szafek
- uchwyty do ścianek tylnych
- łączniki do korpusów
- prowadnice rolkowe do mebli
Maszyny/wyposażenie
Alternatywne maszyny
Przygotowanie/ustawianie
-
UWAGA:
System Festool do wiercenia rzędów otworów jest tak skonstruowany, że wiercenie następuje obok szyny prowadzącej. W otworze szyny zatrzaskuje się jedynie bolec płyty prowadzącej.
Ustawianie płyty prowadzącej:
Umieścić płytę na szynie prowadzącej z rzędem otworów tak, aby bolec zaskoczył w otworze. Za pomocą obu śrub regulacyjnych zredukować luz, tak aby płytę można było w miarę swobodnie przesuwać na szynie prowadzącej, gdy bolec zostanie odblokowany.
-
Połączenie frezarki górnowrzecionowej z płytą prowadzącą:
- To działanie jest konieczne zarówno w przypadku OF 1010, jak i OF 1400!
- Wchodzący w skład dostawy czop centrujący zamontować w tulei zaciskowej frezarki górnowrzecionowej.
- Ustawić frezarkę górnowrzecionową na płycie prowadzącej i wycentrować poprzez umieszczenie czopa centrującego w otworze płyty.
- Ustawienie to należy zachować do momentu, gdy zostaną dokręcone elementy mocujące stół OF 1010.
- OF 1400 przykręca się za pomocą śrub M6x20 bezpośrednio do płyty prowadzącej.
- Następnie wyjmuje się czop centrujący i montuje frez do otworów na kołki lub frez do zawiasów.
-
Regulacja prowadnic bocznych:
Przed pierwszym użyciem prowadnice boczne wymagają właściwego ustawienia. Najpierw za pomocą skali należy ustawić zderzak przesuwny na 0 (patrz strzałka).
-
Teraz należy umieścić prowadnice boczne na szynie prowadzącej, odkręcić zacisk skali kluczem imbusowym 5 mm i ustawić ją tak, aby trzpień oporowy szyny prowadzącej pasował do wycięcia płyty prowadzącej.
Ponownie dokręcić zacisk skali. Regulacja ta powinna zostać przeprowadzona bardzo dokładnie, ponieważ wartości na skalach wyznaczają odległość osi rzędu otworów od krawędzi korpusu!
-
Prowadnica wzdłużna:
Do obu końców szyny prowadzącej z rzędem otworów należy przymocować prowadnice wzdłużne.
Są one wyposażone w sztyfty ustalające służące do montażu pod szyną, co pozwala na określenie różnych odległości przy wierceniu pierwszego z rzędu otworów.
-
Oznaczenia - widoczne z pozycji użytkownika - określają wymiary przy wierceniu rzędu otworów:
- „32“ = pierwszy otwór jest oddalony od krawędzi o 32 mm.
- „9,5“ = pierwszy otwór jest oddalony od krawędzi o 9,5 mm, na przykład dla łączników mimośrodowych
- „16“ = pierwszy otwór jest oddalony od krawędzi o 16 mm czyli mieści się dokładnie między dwoma otworami wywierconymi w odstępie 32 mm, np. dla zawiasów puszkowych w drzwiach mebli.
- „ = " symbol ten jest widoczny na krawędzi szyny i jest wykorzystywany do łączenia dwóch szyn prowadzących, w celu wiercenia dłuższych rzędów otworów i utrzymania rozstawu 32 mm
Procedura
-
Wiercenie rzędów otworów:
- Wykonanie przedniego rzędu otworów - ustawić zderzaki przesuwne na 37 mm i zamontować na szynie prowadzącej z rzędem otworów.
- Przykręcić prowadnice wzdłużne w odpowiedniej odległości od krawędzi.
- Szynę prowadzącą z górną prowadnicą wzdłużną przyłożyć do górnej krawędzi korpusu.
- Jest ona krawędzią odniesienia również dla tylnego rzędu otworów.
- Przesunąć szynę w bok na tyle, by trzpienie oporowe przylegały do przedniej krawędzi elementu obrabianego.
-
Widok od spodu:
1 = prowadnica wzdłużna
2 = trzpień oporowy prowadnicy bocznej
3 = ścisk śrubowy do mocowania szyny
Aby uzyskać precyzyjne rezultaty wiercenia rzędów otworów, zawsze należy mocować szynę ściskiem śrubowym!
-
- Płytę prowadzącą wraz z frezarką górnowrzecionową umieścić na szynie tak, aby bolec płyty zatrzasnął się w pierwszym otworze.
- Ustawić żądaną głębokość wiercenia i 6 stopień prędkości obrotowej frezarki górnowrzecionowej.
- Wywiercić otwór, a następnie przy użyciu kołyski odblokować bolec płyty i przesunąć frezarkę do kolejnej pozycji.
- W ten sposób wykonuje się cały przedni rząd otworów.
-
Do wiercenia grup otworów można użyć wycięcia w płycie prowadzącej (strzałka).
-
Dzięki temu można np. zaznaczyć i wywiercić tylko cztery otwory.
-
Tylny rząd otworów
Przykład: na bocznych ściankach szaf należy zamocować prowadnice rolkowe. W takim przypadku pozycję tylnego rzędu otworów określa się zależnie od otworów w zastosowanych prowadnicach .- Ustawić zderzaki przesuwne prowadnic bocznych na wymiar X.
- Szynę ponownie przyłożyć do tej samej krawędzi odniesienia, co w przypadku przedniej strony. Ustawić ją równolegle do krawędzi elementu obrabianego korzystając z ustawionych prowadnic bocznych.
- Wykonać tylny rząd otworów.
-
Wykonanie otworów pod zawiasy puszkowe w drzwiach:
- Do wykonania otworów w drzwiach wykorzystuje się wiertło do zawiasów.
System do wiercenia rzędów otworów obejmuje wiertło 35 mm do standardowych okuć. - Prędkość obrotową silnika ustawić na stopień 1-2, w zależności od materiału z jakiego wykonany jest front drzwi.
- Zmierzyć głębokość wiercenia na okuciu i ustawić na frezarce górnowrzecionowej.
- Przyłożyć prowadnicę wzdłużną tak, aby oznaczenie „16" było czytelne i aby można było wiercić między dwoma otworami rzędu otworów.
- Przyłożyć drzwi do boku szafki i zaznaczyć żądaną pozycję zawiasów puszkowych.
- Ustawić zderzaki przesuwne prowadnic bocznych tak, aby pozostało jeszcze wystarczająco dużo materiału
(zawias puszkowy D35 mm: 2 = 17,5 mm + 4 mm grubość materiału frontu drzwi daje wymiar do ustawienia 21,5 mm) - Przyłożyć prowadnicę z rzędem otworów do wewnętrznej powierzchni frontu drzwi, do górnej krawędzi odniesienia oraz do ścianek bocznych.
Ustawić szynę równolegle za pomocą prowadnic bocznych i przymocować ją ściskiem śrubowym. - Zamocować frezarkę górnowrzecionową w pozycji zaznaczonej wcześniej dla zawiasu przy użyciu bolca i wykonać otwór.
- W ten sposób postępujemy w przypadku drugiego, trzeciego i ew. czwartego zawiasu puszkowego.
- Do wykonania otworów w drzwiach wykorzystuje się wiertło do zawiasów.
-
