Przycinanie i łączenie blatów kuchennych
Opis
Do czystego i dokładnego wykonywania przedstawionych połączeń narożników blatów kuchennych potrzebny jest specjalny szablon do łączenia blatów kuchennych wraz z frezami oraz szczególnie mocna frezarka górnowrzecionowa.

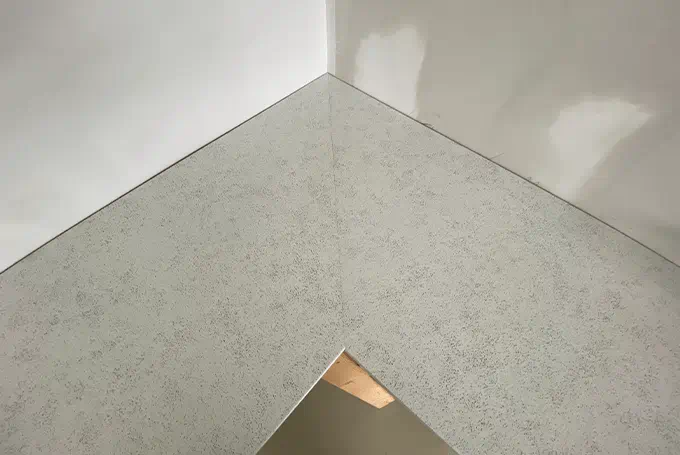

Dla wszystkich użytkowników, którzy wykonują łączenie blatów sporadycznie, kosztowny zakup tego specjalistycznego narzędzia się nie opłaca. W takich przypadkach najlepiej jest zastosować cięcie skośne blatów i połączyć je. Procedura ta pozwala na przycięcie blatów kuchennych pod prawie każdym kątem. Jest to szczególnie korzystne, jeśli trzeba wykonać narożniki nie tylko pod kątem 90 stopni, ale także 135 stopni.

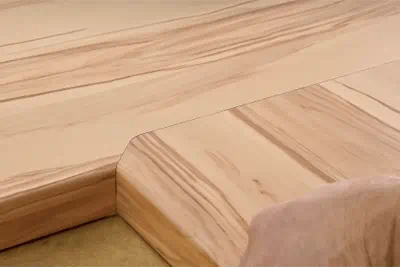

Kolejną zaletą jest to, że mazerunek blatów z litego drewna lub elementów ozdobnych, takich jak ramy do obrazów, przebiega zgodnie z linią cięcia skośnego. W przedstawionym tu rozwiązaniu mazerunek przebiega pod kątem 90 stopni względem blatu poprzecznego. Jeśli na powierzchni blatu występują wzory fantazyjne lub kamienne, połączenie pod kątem 90 stopni nie jest łatwo zauważalne. Jednak o wiele mniej widoczne niż połączenie pod kątem 90 stopni będzie skośne połączenia narożników blatów.
Jedyną wadą połączeń skośnych jest to, że przy głębokości blatu 60 cm wymagany jest blat dłuższy o 60 cm.
Wymagane materiały:
- Silikon przezroczysty lub w kolorze pasującym do koloru blatu
- Łącznik do blatów roboczych
Maszyny/wyposażenie
Alternatywne maszyny
Przygotowanie/ustawianie
-
Należy wykonać następujące czynności przygotowawcze dotyczące powierzchni roboczej i maszyn:
Przed przystąpieniem do cięcia należy zamocować blat na drewnianych kozłach lub MFT/3 z podkładkami. Odcięty fragment nie może wisieć w powietrzu, ale musi być całkowicie podparty.
Ołówkiem zaznaczyć przebieg cięcia skośnego na górnej powierzchni blatu. Użyć narzędzia do ustawiania kąta uciosu lub dużego kątownika.
W razie potrzeby wymienić tarczę pilarską w pilarce tarczowej na tarczę z zębem trapezowo płaskim do laminatu/ materiału mineralnego Z 48 (czerwone oznaczenie Festool).
Jeśli zabezpieczenie przeciwodpryskowe na szynie prowadzącej nie odpowiada przebiegowi cięcia pilarki tarczowej, najpierw wykonać nacięcie na całej długości zabezpieczenia przeciwodpryskowego na głębokości ok. 6 mm przy prędkości obrotowej 2. Przedtem należy upewnić się, że zagłębiarka przesuwa się po szynie prowadzącej bez luzu.
-
Przed przystąpieniem do cięcia ustawić maszynę i wyposażenie w następujący sposób:
Wyrównać zabezpieczenie przeciwodpryskowe szyny prowadzącej dokładnie według zaznaczenia i przymocować szynę za pomocą odpowiednich ścisków śrubowych do blatu.
W przypadku przycinania blatów o grubości 38 mm należy ustawić głębokość cięcia pilarki tarczowej na 48 mm (tj. o ok. 10 mm większą niż grubości blatu drewnianego).
Do cięcia blatów ustawić prędkość obrotową ręcznej pilarki tarczowej na najwyższy poziom 6.
Sposób postępowania
-
Do dokładnego przycinania skośnego blatów o głębokości 60 cm potrzebna jest zagłębiarka Festool z szyną prowadzącą o długości 1400 mm. Jako przydatne wyposażenie do przycinania zaleca się nakładkę zabezpieczającą do szyny prowadzącej. Zapobiega ona zahaczaniu się węża ssącego i przewodu o koniec szyny. Aby uzyskać czyste cięcie bez wyrw konieczne jest zastosowanie odpowiedniej tarczy pilarskiej. Do blatów litych i fornirowanych potrzebna jest tarcza z 48 drobnymi zębami przemiennymi. Do cięcia blatów powlekanych tworzywem sztucznym zaleca się użycie tarczy z 48 zębami trapezowo-płaskimi.
-
Oprócz właściwej tarczy pilarskiej, dla cięcia bez wyrw również niezbędne jest zabezpieczenie przeciwodpryskowe. Jeżeli zabezpieczenie przeciwodpryskowe jest uszkodzone, należy je wymienić na nowe. Przed przystąpieniem do przycinania blatów kuchennych należy umieścić blat na kilku drewnianych podkładkach i przymocować go za pomocą ścisków na stole warsztatowym, aby zapobiec ześlizgiwaniu się.
Teraz można wykonać konieczne cięcia ukośne. W miarę możliwości przebieg cięcia powinien być tak dobrany, aby blat nie mógł się wysunąć.
-
Następnie przy użyciu frezarki do połączeń DOMINO wykonać cztery podłużne otwory od spodu i cztery z boku (bazując na górnej powierzchni blatu). Jeśli blaty drewniane nie mają dokładnie tej samej grubości, należy umieścić łączniki DOMINO 6x40 w szczelinach tylko od góry, tzn. od strony z powłoką. Dzięki temu od góry nie będzie widoczne przejście pomiędzy blatami. Spód zazwyczaj jest skierowany w stronę elementów szafki, a więc niedokładne połączenie nie rzuca się w oczy.
-
Na rynku dostępne są łączniki do blatów o różnej długości. W niektórych sytuacjach bardziej korzystne jest zastosowanie dłuższego łącznika. Zazwyczaj jednak wystarcza krótki łącznik. Do umieszczenia łączników na miejscu konieczne jest użycie wiertła Forstnera lub wiertła z tworzywa sztucznego o ø 35 mm oraz frezu do wpustów o ø 8-10 mm. Dla blatu o głębokości 60 cm należy zaplanować trzy łączniki: po jednym w odległości ok. 11 cm od krawędzi i jeden dokładnie pośrodku. Za pomocą kątownika zaznaczyć trzy pozycje łączników.
-
Prawidłowy odstęp otworów od krawędzi blatu jest określony w informacjach producenta łączników. Na przykład dla łącznika o długości 65 mm, odległość od krawędzi do środka otworu wynosi 30-37 mm, dla łącznika o długości 110 mm - ok. 53-60 mm. Po zaznaczeniu punktu, gdzie ma być wywiercony otwór na łącznik, za pomocą wiertła Forstnera wywiercić otwór pozwalający na całkowite ukrycie elementu metalowego. Łączniki nie mogą wystawać.
Wskazówka:
Można również wykonać połączenia za pomocą frezarki Domino XL i łączników płaskich Festool D14.
-
Wpust na łącznik można najszybciej wykonać przy użyciu frezarki górnowrzecionowej i frezu do wpustów o ø 8-10 mm. W tym celu należy zaznaczyć dokładną pozycję i szerokość wpustu na blacie. Przy użyciu szyny prowadzącej wyfrezować wpust o głębokości ok. 20 mm i szerokości maks. 10 mm wzdłuż zaznaczenia. Należy pamiętać, że łatwiej jest prowadzić maszynę z wolnej ręki, jeśli wpust będzie wycinany w dwóch etapach po ok. 10 mm. Dodatkowo, ten sposób chroni frezy.
Za pomocą białego kleju do drewna przykleić łączniki DOMINO 5x30 w wyfrezowanych otworach po jednej stronie. Umieścić dwa blaty naprzeciwko siebie w odległości ok. 2 cm. Nałożyć przezroczysty silikon na krawędź narożnika blatu za pomocą strzykawki (tylko w górnej części, aby zapobiec wnikaniu wilgoci). Zsunąć dwa blaty tak, aż masa silikonowa zacznie wypływać z miejsca połączenia. Umieścić łączniki od spodu w wycięciach i dokręcić kluczem.
Wskazówka:
Przed wykonaniem cięcia skośnego dopasować blat w miejscu montażu.
-
