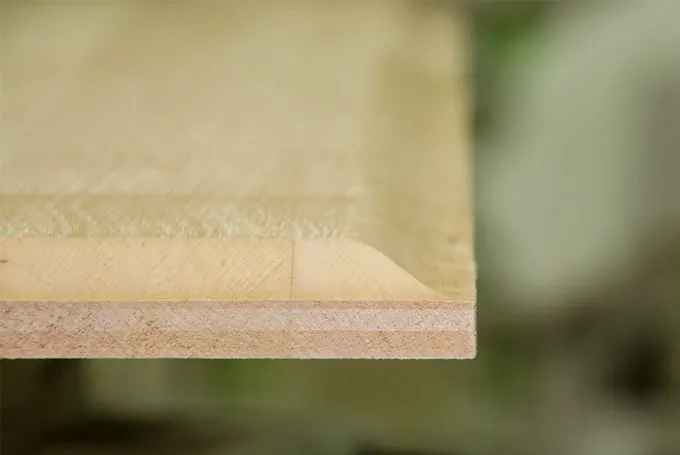

Frezowanie z szeroką stopką

Frezowanie z szeroką stopką
Aby uzyskać większą powierzchnię oparcia podczas frezowania, konieczne jest zastosowanie elementu poszerzającego. W tym przykładzie zastosowania prezentujemy frezowanie przy użyciu szerokiej stopki, co zapewnia wygodną i bezpieczną pracę. Ponadto przedstawiamy przydatne informacje na temat bezpieczeństwa podczas frezowania.

    Opis

    Podczas prac we wnętrzach bardzo często trzeba wykonywać profilowanie i frezować przy krawędziach. Powierzchnia oparcia standardowych podstawek frezarki górnowrzecionowej jest niewystarczająca. W tym przykładzie zastosowania opisano doskonałe rozwiązanie, polegające na poszerzeniu powierzchni oparcia frezarki górnowrzecionowej. Korzystając z kilku elementów wyposażenia i frezarki górnowrzecionowej można bez wysiłku wykonywać prace, które zazwyczaj możliwe są tylko przy użyciu frezarki stolikowej. Efekty frezowania widoczne na elemencie obrabianym są bardzo wysokiej jakości, dzięki precyzyjnemu łożyskowaniu wału napędowego i związanemu z tym niskiemu natężeniu wibracji freza. Ogranicza to konieczność ręcznych poprawek. Ponadto miejsce pracy pozostaje czyste, dzięki optymalnemu odsysaniu.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zalecamy wykorzystanie następujących maszyn i wyposażenia:

    Przygotowanie/ustawianie

    • W zależności od wielkości przymocować element obrabiany przy użyciu podkładek, stołu wielofunkcyjnego MFT lub zestawu próżniowego VAC SYS.
      Do usuwania wiórów i pyłu użyć odkurzacza mobilnego z serii CTM.
      Podłączyć wąż 36 mm do frezarki górnowrzecionowej i ustawić układ kontroli wielkości przepływu na odkurzaczu w zależności od jego średnicy.

      +
      Przymocować element obrabiany

    • Ze względów bezpieczeństwa, przed zamontowaniem frezu we frezarce górnowrzecionowej sprawdzić go pod kątem uszkodzeń i przestrzegać minimalnej głębokości mocowania. (patrz strzałka). Ustawić prędkość obrotową frezarki górnowrzecionowej w zależności od średnicy frezu i od materiału.

      +
      Przestrzegać minimalnej głębokości mocowania

    Sposób postępowania

    • Poprzez obracanie pokrętła precyzyjnej regulacji można ustawić idealną pozycję krawędzi tnącej frezu.

      +
      Precyzyjna regulacja

    • Zwolnić blokadę podstawki zieloną dźwignią i zdjąć standardową podstawkę.

      +
      Zdjąć standardową podstawkę

    • Zamontować łapacz wiórów wchodzący w zakres dostawy w podstawce i ustawić go za pomocą czterech małych nosków.

      +
      Zamontować łapacz wiórów

    • Założyć i zablokować powiększoną podstawkę. Jak widać na zdjęciu, powierzchnia oparcia jest znacznie większa przy frezowaniu z szeroką stopką, co zmniejsza ryzyko przechylenia, zwłaszcza w narożnikach.

      +
      Założyć powiększoną podstawkę

    • Wskazówka:
      W przypadku profili przebiegających po całym obwodzie, należy zacząć od frezowania w poprzek mazerunku, aby uniknąć wyrywania materiału na końcu ostatniej krawędzi.



      +
      Frezowanie w poprzek mazerunku
