Fazowanie i zaokrąglanie krawędzi drewnianych

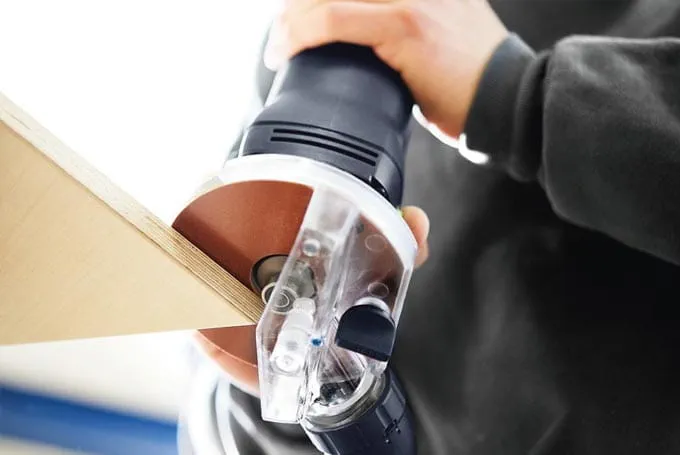

Fazowanie krawędzi drewnianych
W tym przykładzie zastosowania opisano krok po kroku jak czysto fazować i zaokrąglać krawędzie z drewna i z materiałów drewnopochodnych. Do obróbki krawędzi z materiałów drewnianych przeznaczona jest OFK 500, która charakteryzuje się wyjątkową precyzją w przypadku pracy przy niewielkich łukach oraz na równi z powierzchnią. Stół wielofunkcyjny pomaga stabilnie zamocować element obrabiany.

    Opis

    Fazowanie krawędzi drewnianych daje znakomite efekty i jest szczególnie łatwe dzięki wygodnej w użyciu, uniwersalnej frezarce do krawędzi OFK 500. Frezarka do krawędzi przeznaczona jest do obróbki niewielkich łuków, faz oraz prac na równi z powierzchnią. Cechą szczególną maszyny jest system frezów: Wszystkie narzędzia do frezarki do krawędzi mają taką samą średnicę zewnętrzną. Dzięki temu otwór w stole frezarki został zredukowany do minimum, co zapobiega przechylaniu się podczas frezowania problematycznych obszarów w narożnikach.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zaleca się następujące maszyny i wyposażenie:

    Przygotowanie/ustawianie

    • Założyć wybrany frez na OFK 500. Następnie zamocować osłonę ssącą ze szkła akrylowego przy użyciu śruby mocującej.

      Ważne: Osadzony na sprężynie element z tworzywa sztucznego służy jako hamulec łożyska kulkowego. Ustawić żądaną głębokość frezowania obracając czarny pierścień nad stołem frezarki. Na koniec podłączyć odkurzacz mobilny do frezarki do krawędzi.

      +
      Założyć wybrany frez

    • Przed przystąpieniem do fazowania drewnianych krawędzi przymocować element obrabiany do stabilnego podłoża, np. stołu wielofunkcyjnego MFT. Przymocować element obrabiany tak, aby zapewnić bezproblemową obróbkę krawędzi. Nadaje się do tego np. system mocowania próżniowego Festool VAC SYS. Korzystając z płyty adaptera można go zamontować na stoliku MFT. Do fazowania krawędzi drewnianych element obrabiany można wtedy obracać i wygodnie ustawiać w żądanej pozycji za pomocą mechanizmu obrotowego.

      +
      Przed przystąpieniem do fazowania przymocować element obrabiany

    Sposób postępowania

    • Włączyć frezarkę do krawędzi w pobliżu krawędzi elementu obrabianego. Przybliżyć maszynę do krawędzi i zacząć frezowanie żądanego profilu przeciwbieżnie. Aby uniknąć przypalenia, obrabiać krawędź równomiernie aż do końca elementu obrabianego, a po zakończeniu frezowania krawędzi wyłączyć maszynę.

      +
      Frezować żądany profil przeciwbieżnie

    • Do zaokrąglania krawędzi drewnianych maszynę można ustawić poziomo lub pionowo względem elementu obrabianego. Należy przy tym zwracać uwagę na to, aby maszyna zawsze miała pewne oparcie, co jest warunkiem uzyskania równomiernych efektów frezowania.

      +
      Do zaokrąglania krawędzi drewnianych maszynę można ustawić poziomo lub pionowo względem elementu obrabianego
