Cięcie płyt warstwowych za pomocą wyrzynarki
Opis

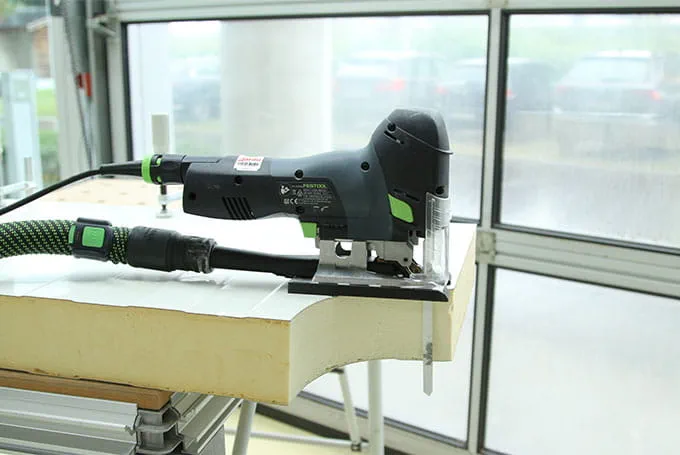

W poniższym przykładzie zastosowania opisano cięcie płyty warstwowej o grubości 60 mm za pomocą wyrzynarki. Jako pokrycie zewnętrzne hal o ścianach stalowych, np. magazynów, centrów logistycznych, hal produkcyjnych, pawilonów handlowych itp. stosowane są często elementy o konstrukcji warstwowej.
W przypadku materiału o konstrukcji warstwowej dwie wierzchnie warstwy stalowe są połączone w sposób uniemożliwiający przesunięcie z izolacyjnym rdzeniem z twardej pianki poliuretanowej (PUR).
Warstwy wierzchnie wykonane są ze stali ST 37 o grubości 0,6 mm, cynkowane ogniowo i powlekane taśmą (specjalny rodzaj lakierowania). Dostarczane są z tłoczonymi liniami, gładkie lub z profilami trapezowymi. Twarda pianka PUR gwarantuje doskonałą izolację cieplną (dla płyt warstwowych o grubości 60 mm wartość k = 0,32 a dla płyt o grubości 40 mm wartość k = 0,38).
Ponadto, elementy warstwowe charakteryzują się właściwościami tłumienia dźwięków na poziomie Rw = 25 dBA.
Prace przygotowawcze przed montażem, prowadzone w warsztacie lub na placu budowy często polegają na dopasowywaniu elementów. Obejmuje to np. wycinanie naroży, dopasowywanie części i ich przycinanie wzdłuż promienia.
Dotychczasowy sposób postępowania:
wymagające wiele wysiłku i czasu cięcia za pomocą ręcznej piły.
Cięcie przy użyciu szlifierek kątowych wiązało się z ryzykiem
- wypalenie pokrywy (nieczyste cięcie)
- stopnienie twardej pianki PUR
- niedokładne rozcinanie
Rozwiązanie
Przy użyciu wyrzynarki i specjalnego brzeszczotu do płyt warstwowych można wykonywać szybkie, czyste i ekonomiczne cięcie .
Maszyny/wyposażenie
Alternatywne maszyny
Przygotowanie/ustawianie
-

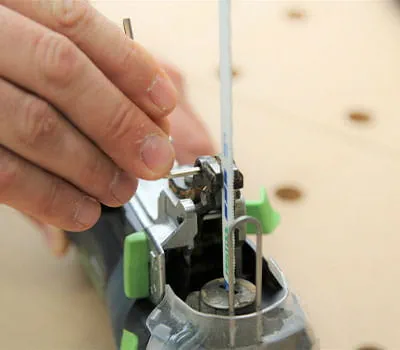

Ustawianie prowadnicy brzeszczotu
- Zdjąć zabezpieczenie przed sypaniem wiórów z wyrzynarki
- Ustawić przełącznik suwu wyrzynarki w pozycji 3
- Odkręcić śrubę blokującą za pomocą klucza imbusowego
- Odkręcić Fast Fix, założyć brzeszczot i wsunąć do oporu w uchwyt
- Za pomocą klucza imbusowego ustawić śrubę na prowadnicy z węglika aż do momentu, gdy szczęki będą ciasno przylegać do brzeszczotu
- Ponownie zablokować zabezpieczenie przed sypaniem wiórów
-
UWAGA: Cięcie płyt warstwowych wymaga:
- Odpowiedniego brzeszczotu Festool
- Założenia okularów ochronnych, rękawic roboczych oraz ewentualnie odzieży ochronnej (zapobieganie zranieniom)
- Powolnego nacinania – nie zagłębiać narzędzia skokowo w elemencie obrabianym

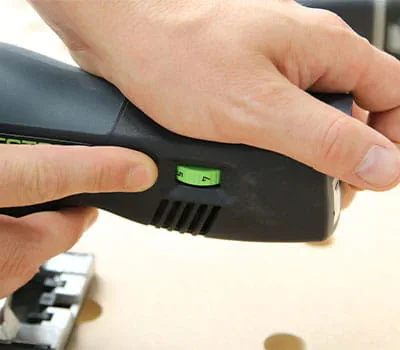

- Ustawić prędkość obrotową na stopień 4 i wybrać niską prędkość posuwu
- Pracować z odsysaniem
Sposób postępowania
-
- Zamocować płytę warstwową na stole, na kozłach drewnianych lub na innych elementach za pomocą ścisków śrubowych.
(Alternatywa:) ułożyć na ziemi na podkładkach drewnianych o grubości ok. 15 cm np. kantówkach.) - W razie potrzeby zaznaczyć na płytach przebieg cięcia
- Podłączyć wąż ssący do wyrzynarki

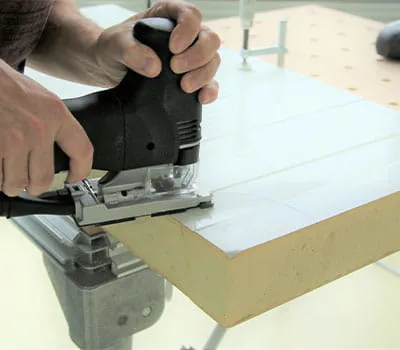

- Przyłożyć wyrzynarkę do płyty warstwowej
- Włączyć maszynę i wykonać wycięcie przy umiarkowanej prędkości posuwu w płycie warstwowej
- Zamocować płytę warstwową na stole, na kozłach drewnianych lub na innych elementach za pomocą ścisków śrubowych.
-
