Cięcie wysokich listew cokołowych

Cięcie listew cokołowych
Do cięcia skośnego listew cokołowych lub ukośnych listew podłogowych przydaje się kątownik nastawny. Pozwala on na cięcie listew o wysokości maks. 120 mm umieszczonych pod dowolnym kątem – bez konieczności wykonywania żadnych obliczeń.

    Opis

    Dopasowanie wysokich listew cokołowych do narożników i kątów ścian wymaga prostego i precyzyjnego systemu do przenoszenia dwusiecznych kąta. Skośne cięcie listew cokołowych przy użyciu KAPEX w połączeniu z kątownikiem jest proste. Również cięcie listew podłogowych nie stanowi problemu. Ustawienie specjalne umożliwia cięcie listew do wysokości maks. 120 mm.

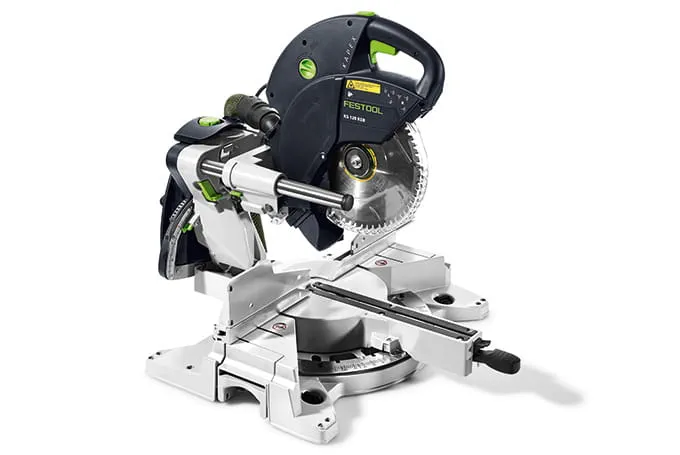

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zalecamy wykorzystanie następujących maszyn i wyposażenia:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • Do obróbki listew cokołowych o wysokości powyżej 88 mm można użyć ustawienia specjalnego KAPEX. W tym celu należy lekko pociągnąć głowicę ukośnicy do przodu, nacisnąć dźwignię znajdująca się z tyłu po lewej stronie w dół, a następnie zablokować głowicę z tyłu. Takie ustawienie pozwala na cięcie listew cokołowych do wysokości 120 mm pionowo przy ograniczniku.

      +
      Ustawienie specjalne

    Procedura

    • Wyjąć kątownik nastawny ze schowka przy KAPEX.

      +
      Kątownik nastawny

    • Można nim zmierzyć kąt wewnętrzny i zewnętrzny w dowolnym narożniku. Dwusieczna kąta generowana jest automatycznie.

      +
      Pomiar kąta

    • Żądany kąt można przenieść na ukośnicę bez wykonywania obliczeń korzystając z lasera.

      +
      Przenoszenie kąta na ukośnicę

    • Listwę cokołową można zamocować przy użyciu zacisku mocującego i przyciąć.

      +
      Zacisk mocujący obrabiany przedmiot

    • Dla elementu przeciwnego przenieść kąt na drugą stronę za pomocą lasera.

      +
      Przenoszenie kąta na drugą stronę

    • Listwę cokołową można zamocować przy użyciu zacisku mocującego i przyciąć.

      +
      Docisk mocujący obrabiany przedmiot
