Cięcie skośne listew przy użyciu pilarki stolikowej

Cięcie skośne listew
Niezależnie od tego, czy chodzi o precyzyjne cięcie pod kątem 45° czy pod innym dowolnym kątem, pilarka stolikowa PRECISIO pozwala na łatwe cięcie skośne listew profilowych. W tym przykładzie zastosowania opisano sposób obsługi pilarki i wykonywania dokładnych cięć pod kątem.

    Opis

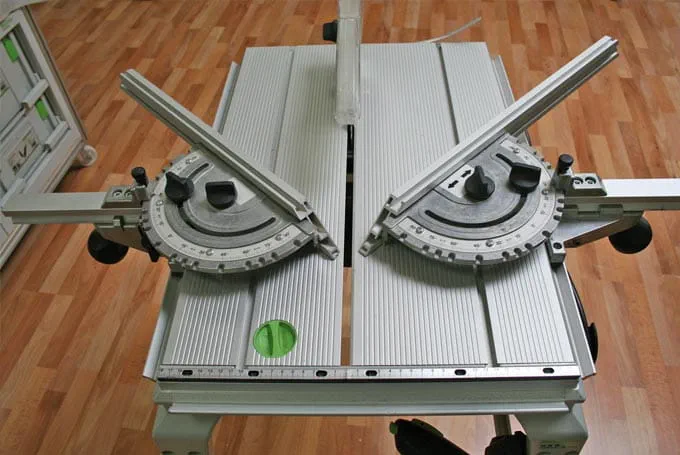

    Do cięcia skośnego listew, ram i cokołów używa się pilarki stolikowej PRECISIO. Precyzyjne cięcie pod kątem 45° gwarantuje, że skos będzie dokładnie pasował. Użycie 2 prowadnic kątowych z obrotnicą pozwala na precyzyjną i szybką pracę. Dzięki dowolnej regulacji prowadnicy kątowej z obrotnicą, za pomocą pilarki tarczowej można przycinać listwy profilowe pod dowolnym kątem.

    Maszyny/wyposażenie

    W tym przykładzie zastosowania zaleca się następujące maszyny i wyposażenie:

    Alternatywne maszyny

    Można również użyć następujących maszyn/wyposażenia:

    Przygotowanie/ustawianie

    • Ustawić pilarkę w następujący sposób:

      Prędkość obrotowa w przypadku listew drewnianych powinna być ustawiona na 6.

      +
      Ustawianie pilarki

    • Przymocować obie prowadnice kątowe z obrotnicą do pilarki i ustawić je na 45°. Sprawdzić za pomocą kątomierza, czy obie prowadnice dają razem kąt 90°. Jeśli tak nie jest, odkręcić obie śruby ustalające prowadnicy kątowej z obrotnicą i ustawić kąt 90°. Następnie ponownie przykręcić obie śruby ustalające. Teraz można wykonywać perfekcyjne cięcia kątowe.

      +

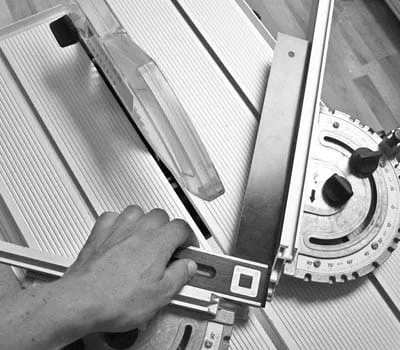

      Przymocować obie prowadnice kątowe z obrotnicą do pilarki

    Sposób postępowania

    • W przypadku cięcia skośnego listwy profilowej należy postępować w następujący sposób:

      Położyć listwę profilową na pierwszej prowadnicy kątowej z obrotnicą, włączyć pilarkę i pociągnąć pilarkę stolikową do przodu.

      +

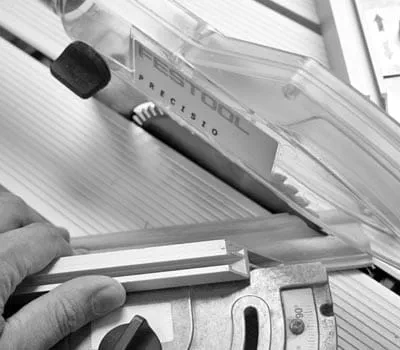

      Cięcie skośne listew profilowych

    • Zaznaczyć żądaną długość na listwie profilowej i położyć ją na prowadnicy kątowej z obrotnicą tak, aby przeprowadzić cięcie pilarką dokładnie obok oznaczenia.

      Powtórzyć procedurę na innych listwach.

      +

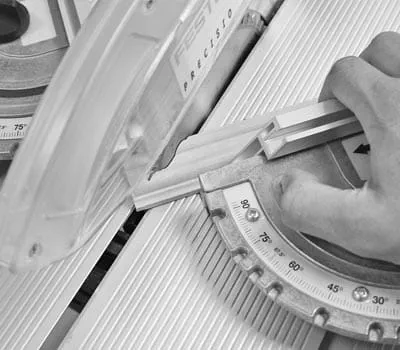

      Cięcie pilarką dokładnie obok oznaczenia
